Seiring bertambahnya usia infrastruktur jalan dan beban lalu lintas, evaluasi perkerasan yang akurat menjadi penting untuk memastikan keselamatan, daya tahan, dan perencanaan pemeliharaan yang hemat biaya. Di antara berbagai metode pengujian perkerasan, Deflectometer Berat Badan (FWD) telah menjadi alat standar, pengujian non-destruktif (NDT) di seluruh dunia untuk mengevaluasi kapasitas struktural perkerasan.
Panduan komprehensif ini akan menjelaskan bagaimana penurunan bobot deflectometer bekerja, prinsip -prinsip intinya, prosedur pengujian, keunggulan, parameter teknis, dan relevansinya dalam manajemen aset trotoar modern. Ini juga akan menyoroti bagaimana Nanjing T-Bota Scietech Instruments & Equipment Co., Ltd., pemasok global peralatan pengujian jalan, mendukung pelanggan dengan sistem FWD canggih untuk pengujian trotoar yang andal, tepat, dan efisien.
Deflectometer berat yang jatuh (FWD) adalah perangkat pengujian perkerasan yang tidak merusak yang mengukur respons defleksi perkerasan di bawah beban dinamis untuk mensimulasikan pemuatan roda bergerak. Ini membantu para insinyur menentukan kondisi struktural perkerasan, memungkinkan keputusan pemeliharaan dan rehabilitasi yang efektif.
Pengukuran inti melibatkan penurunan berat yang diketahui dari ketinggian yang telah ditentukan sebelumnya ke pelat beban yang bertumpu pada trotoar, menghasilkan pulsa beban yang sama dalam durasi dan besarnya dengan kendaraan yang bergerak. Lendutan permukaan yang dihasilkan diukur menggunakan array geofon yang ditempatkan pada jarak radial spesifik dari pusat beban.
Falling Weight Deflectometer (FWD) adalah perangkat canggih yang digunakan untuk menilai integritas struktural dan kinerja trotoar dengan mensimulasikan beban gandar kendaraan dan mengukur respons defleksi trotoar. Alat ini sangat penting untuk perencanaan pemeliharaan, strategi rehabilitasi, dan manajemen trotoar secara keseluruhan. Berikut adalah tampilan terperinci tentang cara kerjanya, termasuk komponennya, prosedur pengujian, dan interpretasi data.
Sistem pemuatan adalah komponen inti dari FWD. Ini terdiri dari mekanisme berat badan yang dapat disesuaikan dengan ketinggian drop dan massa yang berbeda untuk membuat beban impuls yang terkontrol. Biasanya, rentang beban adalah antara 7 kN dan 120 kN, mensimulasikan berat gandar kendaraan. Sistem ini memastikan bahwa beban diterapkan secara seragam dan konsisten ke permukaan perkerasan.
Sistem buffer termasuk pegas dan bantalan karet yang membantu membentuk pulsa pemuatan. Komponen-komponen ini memastikan bahwa beban diterapkan dengan cara yang secara ketat meniru kondisi lalu lintas dunia nyata. Sistem buffer juga membantu melindungi pelat beban dan sensor dari kekuatan dampak yang berlebihan.
Pelat beban adalah pelat logam melingkar, biasanya dengan diameter 300 mm, yang ditempatkan langsung di permukaan trotoar. Ini mendistribusikan beban secara merata di seluruh trotoar, memastikan bahwa pengukuran defleksi akurat dan mewakili respons trotoar terhadap beban yang diterapkan.
Sensor defleksi, juga dikenal sebagai geofon, diposisikan pada berbagai jarak radial dari pelat beban. Biasanya, geofon 7 hingga 9 digunakan, ditempatkan pada jarak seperti 0 mm (langsung di bawah pelat beban), 200 mm, 300 mm, 450 mm, 600 mm, 900 mm, dan 1200 mm. Sensor -sensor ini mengukur defleksi permukaan perkerasan di setiap lokasi, memberikan gambaran komprehensif tentang bagaimana trotoar berubah bentuk di bawah beban.
Sistem akuisisi data mencatat pulsa beban dan data defleksi yang sesuai dari geofon. Sistem ini sangat penting untuk menangkap data yang akurat dan andal, yang penting untuk analisis selanjutnya. Sistem FWD modern sering kali mencakup kemampuan pencatatan data canggih, memungkinkan pemantauan waktu nyata dan perekaman hasil tes.
Unit kontrol adalah otak sistem FWD. Ini memungkinkan operator untuk mengonfigurasi parameter uji, seperti tinggi drop dan berat badan, memantau tes secara real-time, dan mencatat data. Unit kontrol juga menyediakan antarmuka yang ramah pengguna untuk analisis dan pelaporan data, membuatnya lebih mudah bagi para insinyur untuk menafsirkan hasilnya.

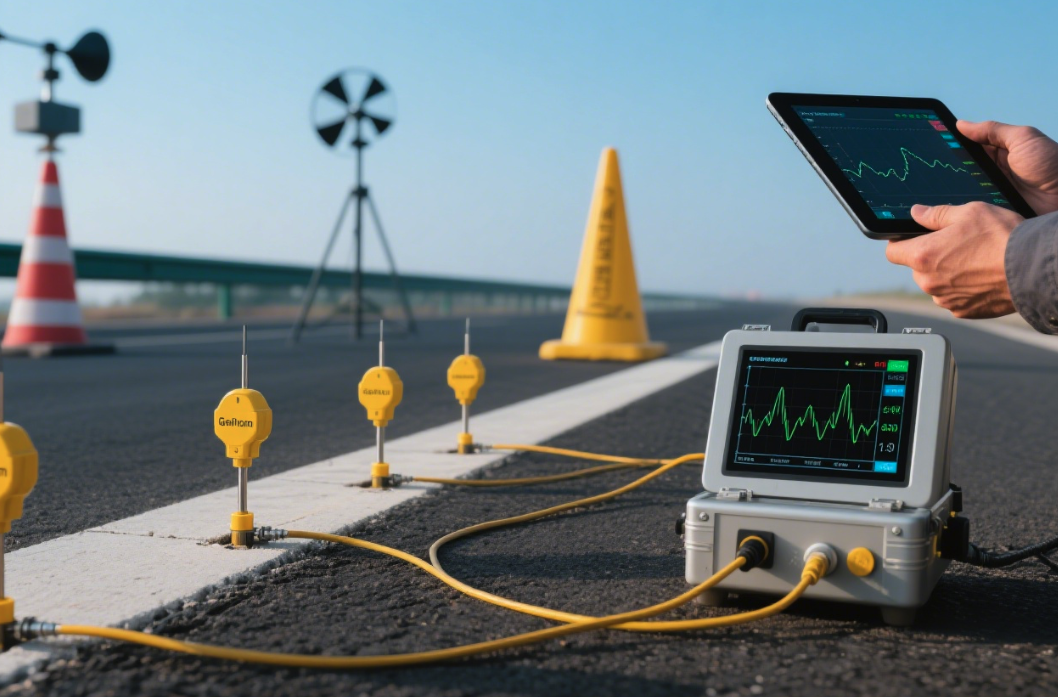

Sistem FWD diposisikan pada titik pengujian di trotoar. Pelat beban ditempatkan dengan hati -hati saat bersentuhan dengan permukaan trotoar, memastikan bahwa itu sejajar dan bersentuhan penuh dengan trotoar. Langkah ini sangat penting untuk mendapatkan pengukuran defleksi yang akurat.
Berat yang diketahui dijatuhkan dari ketinggian tertentu, menciptakan pulsa beban sementara yang ditransmisikan melalui pelat beban ke trotoar. Tinggi dan massa berat yang jatuh dapat disesuaikan untuk mensimulasikan beban gandar yang berbeda, memungkinkan untuk berbagai skenario pengujian.
Sensor defleksi (geofon) mengukur defleksi permukaan yang disebabkan oleh pulsa beban pada jarak yang ditetapkan dari pusat beban. Sensor-sensor ini menangkap respons perkerasan secara real-time, memberikan data terperinci tentang bagaimana trotoar deformasi di bawah beban yang diterapkan.
Sistem mencatat defleksi puncak dan nilai beban. Data ini sangat penting untuk menganalisis integritas dan kinerja struktural perkerasan. Beberapa tetes dapat dilakukan untuk menilai pengulangan dan untuk memahami bagaimana trotoar berperilaku di bawah magnitudo beban yang berbeda.
Data defleksi yang direkam membentuk mangkuk defleksi, yang merupakan representasi grafis tentang bagaimana trotoar membelokkan di bawah beban yang diterapkan. Mangkuk defleksi ini memberikan wawasan yang berharga tentang perilaku struktural trotoar. Menggunakan perangkat lunak kalkulasi back, insinyur dapat memperkirakan:
Dengan menganalisis data defleksi, insinyur dapat memperkirakan moduli elastis dari setiap lapisan trotoar. Informasi ini sangat penting untuk memahami kekakuan dan kapasitas bantalan beban dari setiap lapisan, yang pada gilirannya membantu dalam menilai integritas struktural keseluruhan trotoar.
Data defleksi juga membantu dalam memperkirakan kapasitas struktural perkerasan. Ini termasuk menentukan apakah trotoar dapat menahan beban lalu lintas yang diharapkan dan mengidentifikasi potensi kelemahan atau area yang mungkin memerlukan pemeliharaan atau rehabilitasi.
Dengan menganalisis data defleksi dan membandingkannya dengan data historis, insinyur dapat memperkirakan masa pakai yang tersisa dari trotoar. Informasi ini sangat berharga untuk perencanaan jadwal pemeliharaan dan penganggaran untuk perbaikan atau penggantian di masa mendatang.
Fitur | Falling Weight Deflectometer (FWD) | Balak Benkelman | Deflectometer ringan (LWD) |
Alam | Pemuatan dinamis non-destruktif | Pengukuran statis | Pengujian portabel dinamis |
Simulasi beban | Mensimulasikan beban kendaraan yang bergerak | Langkah -langkah lendutan rebound | Mensimulasikan beban dinamis berkekuatan rendah |
Pengukuran defleksi | Mangkuk defleksi penuh | Defleksi titik tunggal | Defleksi titik tunggal |
Estimasi Moduli Lapisan | Ya, menggunakan kalkulasi back | TIDAK | Terbatas |
Penerapan Lapangan | Jalan raya, bandara, trotoar berat | Jalan volume rendah | Area kecil, parit |
Kecepatan tes | Tinggi | Lambat | Cepat |
Ketepatan | Tinggi | Sedang | Sedang |
Pengujian FWD tetap menjadi standar industri untuk evaluasi struktural akurasi tinggi dari trotoar.
Falling Weight Deflectometer (FWD) secara luas digunakan untuk mengevaluasi kapasitas pembawa beban dan kesehatan struktural jalan raya dan landasan pacu. Dengan mengukur defleksi permukaan perkerasan di bawah beban kendaraan yang disimulasikan, FWD memberikan data penting tentang kondisi keseluruhan trotoar. Informasi ini sangat penting untuk mengidentifikasi area yang mungkin memerlukan pemeliharaan atau perbaikan, memastikan bahwa infrastruktur transportasi kritis ini dapat dengan aman mendukung beban lalu lintas yang dirancang untuk ditangani. Misalnya, di jalan raya, FWD dapat mendeteksi bintik -bintik yang lemah atau area kegagalan potensial, memungkinkan intervensi tepat waktu untuk mencegah kecelakaan dan memperpanjang masa pakai trotoar.
Saat merencanakan overlay, FWD memainkan peran penting dalam menentukan ketebalan dan jenis bahan overlay yang sesuai yang diperlukan. Dengan menilai kondisi trotoar yang ada, insinyur dapat menghitung kapasitas beban tambahan yang diperlukan dan merancang overlay yang secara efektif akan memperpanjang umur trotoar. Data defleksi yang diperoleh dari FWD membantu dalam membuat keputusan berdasarkan informasi tentang ketebalan dan jenis bahan overlay, memastikan bahwa lapisan baru akan memberikan dukungan struktural yang diperlukan tanpa membebani trotoar yang ada.
Kontrol kualitas adalah aspek penting dari konstruksi trotoar, dan FWD adalah alat yang sangat diperlukan di area ini. Ini digunakan untuk mengevaluasi trotoar yang baru dibangun untuk memastikan mereka memenuhi parameter desain yang ditentukan. Dengan mengukur defleksi trotoar di bawah beban yang dikendalikan, FWD dapat memverifikasi bahwa trotoar telah dibangun dengan standar yang diperlukan. Ini membantu dalam mengidentifikasi penyimpangan apa pun dari spesifikasi desain di awal proses konstruksi, memungkinkan koreksi tepat waktu dan memastikan bahwa trotoar akhir memenuhi kriteria kualitas dan kinerja yang diinginkan.
Dalam kasus kegagalan trotoar prematur, FWD adalah alat yang ampuh untuk analisis forensik. Ini dapat digunakan untuk menyelidiki penyebab yang mendasari kegagalan ini dengan mengukur respons trotoar terhadap beban. Data defleksi dapat mengungkapkan kekurangan struktural, seperti subgrade yang lemah, drainase yang tidak memadai, atau praktik konstruksi yang buruk. Dengan mengidentifikasi masalah ini lebih awal, para insinyur dapat menerapkan perbaikan yang ditargetkan dan langkah -langkah rehabilitasi, mencegah kerusakan lebih lanjut dan memperpanjang umur layanan trotoar.
FWD juga banyak digunakan dalam kegiatan penelitian dan pengembangan yang terkait dengan bahan perkerasan, struktur, dan teknik rehabilitasi. Para peneliti dapat menggunakan FWD untuk mempelajari kinerja bahan dan desain baru di bawah kondisi terkontrol, memberikan wawasan yang berharga tentang perilaku jangka panjang mereka. Data ini dapat membantu dalam mengembangkan solusi perkerasan yang lebih tahan lama dan hemat biaya, meningkatkan kinerja keseluruhan dan umur panjang infrastruktur transportasi.
Selama pengujian FWD, sangat penting untuk memastikan bahwa area pengujian diamankan dengan benar untuk menghindari kecelakaan dengan lalu lintas yang lewat. Ini dapat dicapai dengan menyiapkan perangkat kontrol lalu lintas seperti kerucut, tanda peringatan, dan hambatan untuk menciptakan zona kerja yang aman. Selain itu, flagger atau personel kontrol lalu lintas mungkin diminta untuk mengarahkan lalu lintas dan memastikan keamanan kru pengujian dan pengguna jalan. Mengamankan area pengujian tidak hanya mencegah kecelakaan tetapi juga meminimalkan gangguan pada proses pengujian.
Mengoperasikan peralatan FWD harus dilakukan secara eksklusif oleh personel terlatih. Pelatihan yang tepat memastikan bahwa operator terbiasa dengan fungsi peralatan, protokol keselamatan, dan prosedur darurat. Personel terlatih lebih siap untuk menangani situasi yang tidak terduga dan dapat mengoperasikan peralatan secara efisien dan aman. Ini mengurangi risiko kecelakaan dan memastikan bahwa proses pengujian dilakukan sesuai dengan standar keselamatan yang ditetapkan.
Saat beroperasi di dekat zona lalu lintas atau di lingkungan yang berpotensi berbahaya, penting untuk menggunakan Peralatan Pelindung Pribadi yang sesuai (APD). Ini termasuk rompi visibilitas tinggi, helm pengaman, sarung tangan, dan kacamata pengaman. APD membantu melindungi operator dari bahaya potensial seperti puing -puing terbang, kecelakaan lalu lintas, dan paparan bahan berbahaya. Menggunakan APD tidak hanya mematuhi peraturan keselamatan tetapi juga meningkatkan keamanan keseluruhan kru pengujian.
Mengikuti manual peralatan untuk operasi dan pemeliharaan yang aman adalah pertimbangan keamanan mendasar. Manual memberikan instruksi terperinci tentang cara mengoperasikan FWD dengan aman, termasuk pengaturan, kalibrasi, dan prosedur shutdown yang tepat. Mereka juga menguraikan persyaratan pemeliharaan untuk memastikan peralatan tetap dalam kondisi kerja yang baik. Mematuhi pedoman ini membantu mencegah kerusakan dan kecelakaan peralatan, memastikan bahwa proses pengujian dilakukan dengan aman dan efektif.
Deflectometer berat yang jatuh (FWD) adalah perangkat pengujian perkerasan yang tidak merusak yang mengukur respons defleksi perkerasan di bawah beban dinamis untuk mensimulasikan pemuatan roda bergerak. Ini membantu para insinyur menentukan kondisi struktural perkerasan, memungkinkan keputusan pemeliharaan dan rehabilitasi yang efektif.
Pengujian FWD sangat penting untuk menilai kapasitas pembawa beban dan kesehatan struktural trotoar. Ini memberikan data terperinci tentang defleksi perkerasan, yang membantu dalam membuat keputusan berdasarkan informasi tentang pemeliharaan, rehabilitasi, dan desain trotoar baru. Ini memastikan bahwa jalan dan landasan pacu tetap aman dan tahan lama di bawah beban lalu lintas yang meningkat.
Komponen utama sistem FWD meliputi:
Sistem pemuatan: Membuat beban impuls terkontrol dengan menjatuhkan berat yang diketahui dari ketinggian yang telah ditentukan sebelumnya.
Sistem Buffer: Membentuk pulsa pemuatan dan melindungi pelat dan sensor beban.
Pelat beban: Pelat melingkar yang ditempatkan di permukaan trotoar untuk mendistribusikan beban.
Sensor defleksi (geofon): Ukur defleksi permukaan pada berbagai jarak dari pusat beban.
Sistem Akuisisi Data: Catatan memuat pulsa dan data defleksi.
Unit Kontrol: Mengkonfigurasi, memantau, dan mencatat parameter dan data pengujian.
Data defleksi yang direkam membentuk mangkuk 'defleksi, ' yang menggambarkan bagaimana trotoar merespons di bawah beban. Menggunakan perangkat lunak kalkulasi kembali, insinyur dapat memperkirakan moduli elastis dari setiap lapisan perkerasan, kapasitas struktural trotoar, dan masa pakai yang tersisa.
Deflectometer berat yang jatuh adalah alat penting dalam toolkit evaluasi perkerasan, menawarkan pengujian yang tidak merusak, akurat, dan efisien untuk menilai kapasitas struktur perkerasan. Perannya dalam mendukung perencanaan pemeliharaan yang hemat biaya, penilaian kapasitas beban, dan manajemen aset tidak dapat dilebih-lebihkan. Karena tuntutan infrastruktur terus meningkat secara global, mengadopsi sistem FWD canggih akan membantu para pemangku kepentingan mempertahankan dan meningkatkan keselamatan dan kinerja jaringan jalan secara efisien.
Nanjing T-Bota Scietech Instruments & Equipment Co., Ltd. berkomitmen untuk menyediakan sistem FWD canggih berkualitas tinggi untuk memenuhi kebutuhan yang berkembang dari industri evaluasi perkerasan. Jika Anda siap untuk meningkatkan kemampuan pengujian perkerasan Anda, hubungi T-BOTA hari ini untuk mempelajari bagaimana solusi FWD kami dapat mendukung proyek evaluasi trotoar jalan dan bandara Anda dengan presisi dan keandalan.
