Tbtfwd-nj-m
TBTSCIETECH
| Status ketersediaan: | |
|---|---|

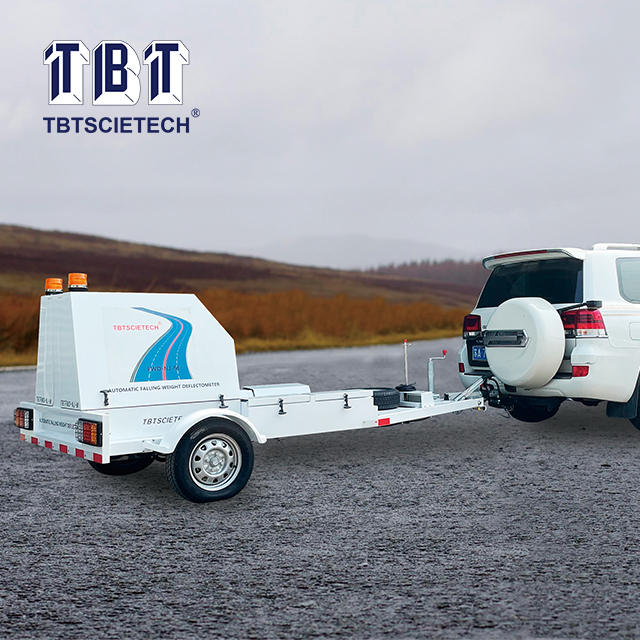

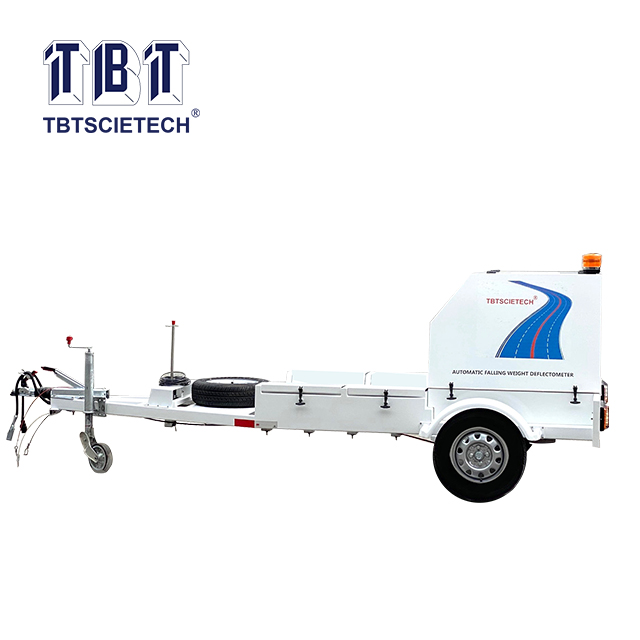

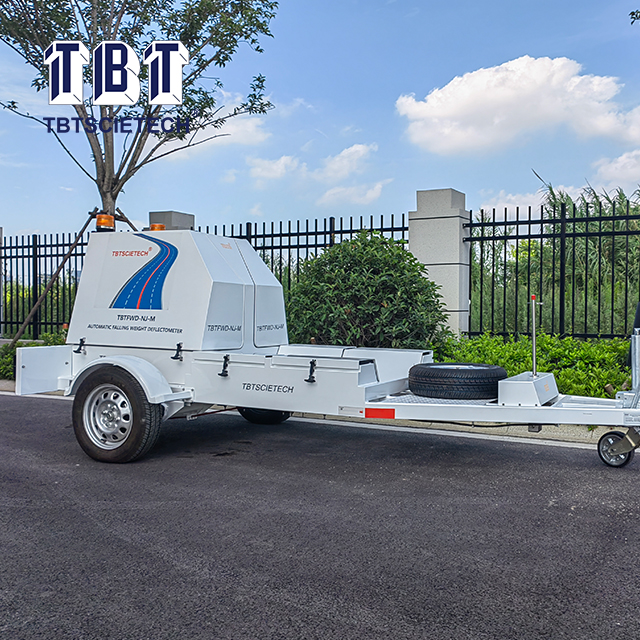

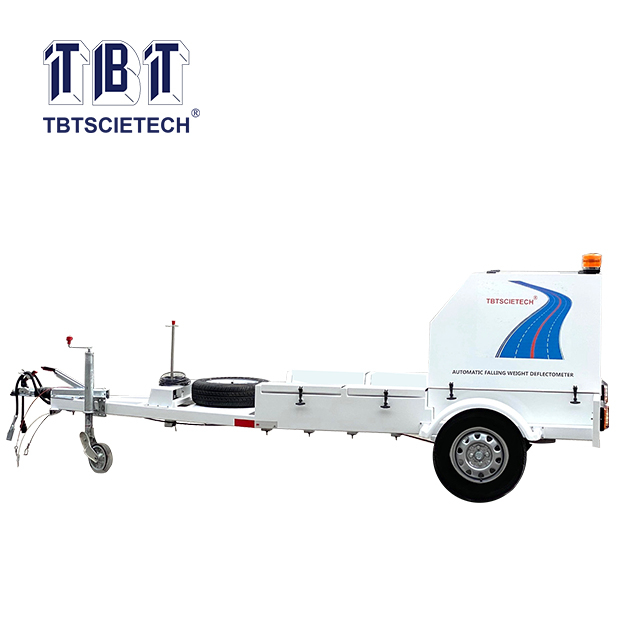

TBTFWD adalah salah satu peralatan pengujian struktur non-destruktif paling canggih untuk kekuatan permukaan jalan, seperti
Ini adalah topik hangat di bidang uji perkerasan untuk mengukur defleksi dinamis permukaan jalan dan menghitung modulus rebound permukaan jalan.

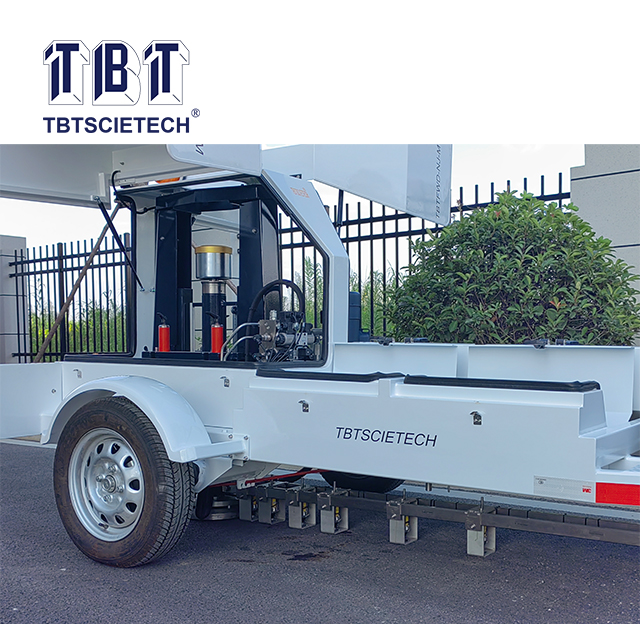

TBTFWD digunakan untuk menerapkan jumlah stres yang diketahui pada trotoar dan kemudian mencatat defleksi yang dihasilkan karena dampaknya. Suhu sekitar dan suhu permukaan perkerasan secara otomatis diukur dengan peralatan sementara suhu aspal diukur secara manual. Dengan interval titik yang diperlukan, geofon ditempatkan pada balok geophone, untuk mendapatkan nilai defleksi saat memuat, dan pada perangkat lunak akuisisi data Anda dapat menemukan nilai -nilai ini dan melihat cekungan defleksi.
TBTFWD adalah salah satu peralatan pengujian struktur non-destruktif paling canggih untuk kekuatan permukaan jalan, seperti
Ini adalah topik hangat di bidang uji perkerasan untuk mengukur defleksi dinamis permukaan jalan dan menghitung modulus rebound permukaan jalan.
TBTFWD digunakan untuk menerapkan jumlah stres yang diketahui pada trotoar dan kemudian mencatat defleksi yang dihasilkan karena dampaknya. Suhu sekitar dan suhu permukaan perkerasan secara otomatis diukur dengan peralatan sementara suhu aspal diukur secara manual. Dengan interval titik yang diperlukan, geofon ditempatkan pada balok geophone, untuk mendapatkan nilai defleksi saat memuat, dan pada perangkat lunak akuisisi data Anda dapat menemukan nilai -nilai ini dan melihat cekungan defleksi.
1. Mudah dioperasikan, sepenuhnya otomatis;
2. 'Operasi One-Key ', seluruh pengujian dapat diselesaikan oleh satu orang dengan menekan hanya satu tombol pada laptop;
3. Pengukuran Cepat, 20 ~ 30s/Point;
4. Empat pelat tersegmentasi yang dapat sesuai dengan permukaan trotoar yang tidak rata dengan lebih baik;
5. Lokasi GPS Otomatis; pengukuran permukaan otomatis/suhu sekitar;
6. Pengisian Baterai Penyimpanan: Pengisian oleh Generator Listrik pada Traktor;
7. Sistem Penguncian Ganda: Hidraulik/ Mekanik;
8. Sistem Darurat: Angkat pelat beban saat sistem rusak;
9. Opsi Operasi: Manual/ Otomatis;
10. Dua Kamera: Satu untuk memantau aksi pelat pemuatan; satu untuk menghubungkan dengan traktor;
11. Pengereman inersia; Lampu belokan/break/punggung yang disinkronkan dan lampu peringatan kepala dengan traktor;
12. Telah disetujui dengan kalibrasi AASHTO R32.
1. Mudah dioperasikan, sepenuhnya otomatis;
2. 'Operasi One-Key ', seluruh pengujian dapat diselesaikan oleh satu orang dengan menekan hanya satu tombol pada laptop;
3. Pengukuran Cepat, 20 ~ 30s/Point;
4. Empat pelat tersegmentasi yang dapat sesuai dengan permukaan trotoar yang tidak rata dengan lebih baik;
5. Lokasi GPS Otomatis; pengukuran permukaan otomatis/suhu sekitar;
6. Pengisian Baterai Penyimpanan: Pengisian oleh Generator Listrik pada Traktor;
7. Sistem Penguncian Ganda: Hidraulik/ Mekanik;
8. Sistem Darurat: Angkat pelat beban saat sistem rusak;
9. Opsi Operasi: Manual/ Otomatis;
10. Dua Kamera: Satu untuk memantau aksi pelat pemuatan; satu untuk menghubungkan dengan traktor;
11. Pengereman inersia; Lampu belokan/break/punggung yang disinkronkan dan lampu peringatan kepala dengan traktor;
12. Telah disetujui dengan kalibrasi AASHTO R32.
Berat palu | 450kg |
Kecepatan bergerak | 0 ~ 120 km/jam |
Kecepatan pengujian per titik | Sekitar 20 ~ 30 -an |
Jenis defleksi | Sensor Kecepatan Listrik Magnet |
Kuantitas sensor defleksi | 9 pcs (dapat diperpanjang hingga 15 pcs) |
Rentang defleksi | ± 2500um |
Akurasi defleksi | 2% |
Pengulangan defleksi | 1% |
Kekuatan pemuatan | 12 ~ 150kN (Opsional 250kN HWD untuk bandara tersedia) |
Memuat pengulangan | 2% |
Resolusi pemuatan | 0.1kk, 1kpa |
Pelat pemuatan | Pelat segmen D300mm / 4 |
Kisaran pengukuran suhu | -50 ℃ ~ 100 ℃ / resistensi platinum & inframerah |
Resolusi suhu | 0,1 ℃ |
Akurasi suhu | 0,50% |
Akurasi GPS | ± 5 meter |
Berat palu | 450kg |
Kecepatan bergerak | 0 ~ 120 km/jam |
Kecepatan pengujian per titik | Sekitar 20 ~ 30 -an |
Jenis defleksi | Sensor Kecepatan Listrik Magnet |
Kuantitas sensor defleksi | 9 pcs (dapat diperpanjang hingga 15 pcs) |
Rentang defleksi | ± 2500um |
Akurasi defleksi | 2% |
Pengulangan defleksi | 1% |
Kekuatan pemuatan | 12 ~ 150kN (Opsional 250kN HWD untuk bandara tersedia) |
Memuat pengulangan | 2% |
Resolusi pemuatan | 0.1kk, 1kpa |
Pelat pemuatan | Pelat segmen D300mm / 4 |
Kisaran pengukuran suhu | -50 ℃ ~ 100 ℃ / resistensi platinum & inframerah |
Resolusi suhu | 0,1 ℃ |
Akurasi suhu | 0,50% |
Akurasi GPS | ± 5 meter |
1. Unit utama (dengan geofon & baterai)
2. Laptop (merek Lenovo / dengan perangkat lunak akuisisi data yang diinstal dan data kalibrasi)
3. Menara kalibrasi
4. DMI (dengan fungsi GPS)
5. Kotak Alat
6. Suku Cadang
7. Repitorikan aksesoris (untuk modifikasi kendaraan)
1. Unit utama (dengan geofon & baterai)
2. Laptop (merek Lenovo / dengan perangkat lunak akuisisi data yang diinstal dan data kalibrasi)
3. Menara kalibrasi
4. DMI (dengan fungsi GPS)
5. Kotak Alat
6. Suku Cadang
7. Repitorikan aksesoris (untuk modifikasi kendaraan)
