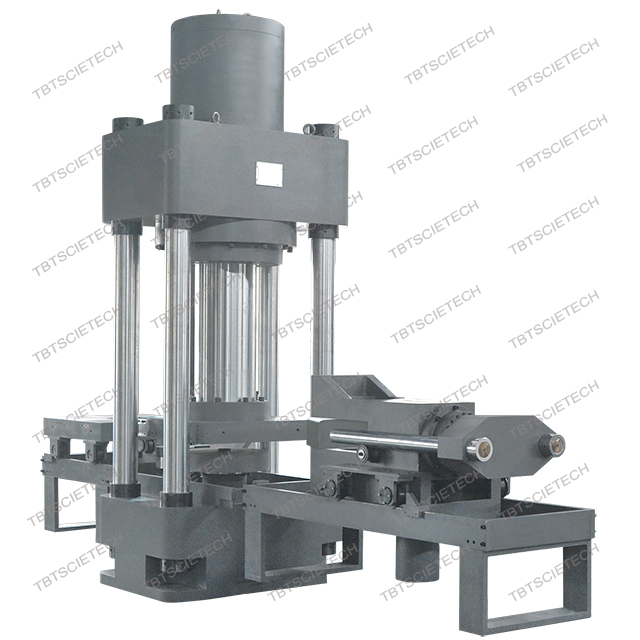

TBTYJ-10000
TBTSCIETECH
| Status ketersediaan: | |
|---|---|
Ini adalah peralatan pengujian material presisi tinggi yang mengadopsi penggerak sumber daya hidrolik, teknologi kontrol servo elektro-hidraulik, akuisisi dan pemrosesan data komputer, dan dapat mewujudkan kontrol loop tertutup dan deteksi otomatis. Struktur utamanya Terdiri dari mainframe uji, rangka geser, rangka pengukur sudut, sumber oli utama (sumber tenaga hidrolik), sistem kendali kelistrikan, dll. Gaya uji maksimum adalah 10000kN, dan keakuratan mesin uji adalah level 1.
Hal ini terutama digunakan untuk menguji ketahanan kompresi aksial dan radial dari berbagai pelat jembatan dan bantalan karet cekungan di bawah kondisi kompresi dan ketahanan geser yang kompleks. , Uji mekanika geser dan sudut; dapat menguji kuat tekan, modulus elastis tekan, kinerja ikatan geser, ketahanan penuaan geser, koefisien gesekan, sudut dan pengujian bantalan karet lainnya, dan juga dapat menguji bahan lain seperti beton Modulus elastisitas dan uji kinerja kompresi.
Mesin pengujian dan aksesorinya memenuhi persyaratan standar berikut:
GB/T2611-2007 'Persyaratan Teknis Umum untuk Mesin Pengujian'
GB/T3159-2008 'Mesin Uji Universal Hidraulik'
JB/T11582-2013 'Mesin Uji Kompresi dan Geser'
GB20688.4-2007 'Bantalan Karet Bagian 4: Bantalan Karet Biasa'
GB/T17955-2009 'Kondisi Teknis untuk Bantalan Bulat'
JT/T4-2004 'Bantalan Karet Pelat Jembatan Jalan Raya'
JT/T391-2009 'Bantalan Karet Cekungan Jembatan Jalan Raya'
TB/T1893-2006 'Bantalan Karet Pelat Jembatan Rel'
TB/T2331-2013 'Bantalan Cekungan Jembatan Kereta Api'
TB/T3320-2013 'Bantalan Bola Jembatan Kereta Api'
Ini adalah peralatan pengujian material presisi tinggi yang mengadopsi penggerak sumber daya hidrolik, teknologi kontrol servo elektro-hidraulik, akuisisi dan pemrosesan data komputer, dan dapat mewujudkan kontrol loop tertutup dan deteksi otomatis. Struktur utamanya Terdiri dari mainframe uji, rangka geser, rangka pengukur sudut, sumber oli utama (sumber tenaga hidrolik), sistem kendali kelistrikan, dll. Gaya uji maksimum adalah 10000kN, dan keakuratan mesin uji adalah level 1.
Hal ini terutama digunakan untuk menguji ketahanan kompresi aksial dan radial dari berbagai pelat jembatan dan bantalan karet cekungan di bawah kondisi kompresi dan ketahanan geser yang kompleks. , Uji mekanika geser dan sudut; dapat menguji kuat tekan, modulus elastis tekan, kinerja ikatan geser, ketahanan penuaan geser, koefisien gesekan, sudut dan pengujian bantalan karet lainnya, dan juga dapat menguji bahan lain seperti beton Modulus elastisitas dan uji kinerja kompresi.
Mesin pengujian dan aksesorinya memenuhi persyaratan standar berikut:
GB/T2611-2007 'Persyaratan Teknis Umum untuk Mesin Pengujian'
GB/T3159-2008 'Mesin Uji Universal Hidraulik'
JB/T11582-2013 'Mesin Uji Kompresi dan Geser'
GB20688.4-2007 'Bantalan Karet Bagian 4: Bantalan Karet Biasa'
GB/T17955-2009 'Kondisi Teknis untuk Bantalan Bulat'
JT/T4-2004 'Bantalan Karet Pelat Jembatan Jalan Raya'
JT/T391-2009 'Bantalan Karet Cekungan Jembatan Jalan Raya'
TB/T1893-2006 'Bantalan Karet Pelat Jembatan Rel'
TB/T2331-2013 'Bantalan Cekungan Jembatan Kereta Api'
TB/T3320-2013 'Bantalan Bola Jembatan Kereta Api'
A. Satuan utama
Bagian mesin utama adalah struktur rangka empat kolom vertikal, yang terutama terdiri dari alas, kolom, balok atas, silinder oli utama, pelat tekanan atas dan bawah, alat pengangkat pelat tekanan bawah, rel pemandu , alat pengukur deformasi, dll.
Struktur rel panduan tersegmentasi, mudah dipasang benda uji.
Pelat pengepres atas dan bawah memiliki kekuatan dan kekakuan tinggi, yang memenuhi persyaratan standar terkait dan memastikan keakuratan hasil pengujian.
Load cell yang dipasang di bawah, mudah dipasang, dibongkar, dan dirawat.
B. Bingkai Geser
Bagian geser adalah struktur rangka gaya reaksi mengambang, yang terutama terdiri dari braket rel pemandu, silinder pemuatan horizontal, rangka geser, silinder mengambang, dan perangkat tarik rangka geser.
Sistem tarik listrik, dapat menyeret seluruh rangkaian perangkat geser untuk bergerak di sepanjang lintasan dan dilengkapi dengan perangkat sambungan plug-in, yang memudahkan untuk menggantikan pelat tarik horizontal untuk berbagai keperluan.
Perangkat pemuatan horizontal dari struktur rangka gaya reaksi mudah untuk mengkalibrasi dan memverifikasi beban horizontal.
C. Rak sudut
Permukaan kontak batang piston silinder oli dan pelat sudut adalah struktur kepala bola dan dudukan bola, dan posisi permukaan kontak secara otomatis disesuaikan selama pengujian.
D. Kabinet Minyak
Kabinet sumber oli servo integral, terdiri dari tangki oli, motor servo, motor asinkron tiga fase, pompa pendorong, pompa roda gigi impor, filter, grup pelat katup, dll. Sistem sumber oli servo memiliki keluaran yang stabil, kebisingan rendah, dan sumber oli kabinet Integrasinya tinggi, ruang lantainya kecil, dan pengoperasian serta observasinya nyaman.
Kabinet sumber minyak memiliki empat set pompa minyak independen, yang dapat dipilih berdasarkan item pengujian yang berbeda agar berfungsi guna mengurangi konsumsi energi dan menghemat sumber daya.
Dua set set pompa oli motor servo, mewujudkan beban aksial silinder oli utama dan rangka geser pasokan silinder oli beban horizontal, set pompa oli motor servo dapat secara otomatis menyesuaikan volume oli keluaran dan kecepatan motor selama pengujian, mengurangi konsumsi energi dan efektif kontrol pada saat yang sama suhu minyak.
Pemuatan aksial silinder oli utama mengadopsi struktur kontrol ganda pompa oli cepat dan lambat, dan pengangkatan cepat tanpa beban serta pengangkatan otomatis selama pengujian disuplai oleh dua sistem pasokan oli independen.
E. Sistem Pengendalian
Sistem pengukuran dan kontrol mencakup komputer, setiap sensor beban, setiap sensor perpindahan, setiap sensor deformasi, pengontrol servo multi-saluran dan perangkat lunak, dll., dengan akurasi kontrol yang tinggi dan keandalan yang baik. Sistem pengukuran dan kontrol menggunakan antarmuka komunikasi Ethernet berkecepatan tinggi untuk berkomunikasi dengan komputer. Ini memiliki beberapa metode kontrol seperti beban, perpindahan, dan tampilan layar dari beberapa kurva uji gaya uji, perpindahan, dan deformasi. Hal ini dapat mewujudkan peralihan bentuk kontrol yang mulus dan data multi-saluran yang sewenang-wenang. Membaca.
Data pengujian dikelola oleh database standar dan dapat diakses sesuka hati. Hal ini dapat mewujudkan analisis ulang data uji dan kurva, pembesaran sebagian dan pengeditan ulang data, dapat secara otomatis menghitung berbagai sifat mekanik material, dan mencetak laporan pengujian lengkap dan Kurva, dan dapat menyediakan antarmuka data jaringan.
Sistem pengukuran dan kontrol memiliki berbagai fungsi perlindungan batas, seperti: perlindungan kelebihan beban nilai gaya, perlindungan kecepatan berlebih saluran gaya, perlindungan batas silinder hidrolik, dll.
Sistem pengukuran dan kontrol dapat diprogram oleh pengguna sesuai dengan kebutuhan pengujian, seperti pembebanan siklik, retensi gaya uji, dll.
A. Satuan utama
Bagian mesin utama adalah struktur rangka empat kolom vertikal, yang terutama terdiri dari alas, kolom, balok atas, silinder oli utama, pelat tekanan atas dan bawah, alat pengangkat pelat tekanan bawah, rel pemandu , alat pengukur deformasi, dll.
Struktur rel panduan tersegmentasi, mudah dipasang benda uji.
Pelat pengepres atas dan bawah memiliki kekuatan dan kekakuan tinggi, yang memenuhi persyaratan standar terkait dan memastikan keakuratan hasil pengujian.
Load cell yang dipasang di bawah, mudah dipasang, dibongkar, dan dirawat.
B. Bingkai Geser
Bagian geser adalah struktur rangka gaya reaksi mengambang, yang terutama terdiri dari braket rel pemandu, silinder pemuatan horizontal, rangka geser, silinder mengambang, dan perangkat tarik rangka geser.
Sistem tarik listrik, dapat menyeret seluruh rangkaian perangkat geser untuk bergerak di sepanjang lintasan dan dilengkapi dengan perangkat sambungan plug-in, yang memudahkan untuk menggantikan pelat tarik horizontal untuk berbagai keperluan.
Perangkat pemuatan horizontal dari struktur rangka gaya reaksi mudah untuk mengkalibrasi dan memverifikasi beban horizontal.
C. Rak sudut
Permukaan kontak batang piston silinder oli dan pelat sudut adalah struktur kepala bola dan dudukan bola, dan posisi permukaan kontak secara otomatis disesuaikan selama pengujian.
D. Kabinet Minyak
Kabinet sumber oli servo integral, terdiri dari tangki oli, motor servo, motor asinkron tiga fase, pompa pendorong, pompa roda gigi impor, filter, grup pelat katup, dll. Sistem sumber oli servo memiliki keluaran yang stabil, kebisingan rendah, dan sumber oli kabinet Integrasinya tinggi, ruang lantainya kecil, dan pengoperasian serta observasinya nyaman.
Kabinet sumber minyak memiliki empat set pompa minyak independen, yang dapat dipilih berdasarkan item pengujian yang berbeda agar berfungsi guna mengurangi konsumsi energi dan menghemat sumber daya.
Dua set set pompa oli motor servo, mewujudkan beban aksial silinder oli utama dan rangka geser pasokan silinder oli beban horizontal, set pompa oli motor servo dapat secara otomatis menyesuaikan volume oli keluaran dan kecepatan motor selama pengujian, mengurangi konsumsi energi dan efektif kontrol pada saat yang sama suhu minyak.
Pemuatan aksial silinder oli utama mengadopsi struktur kontrol ganda pompa oli cepat dan lambat, dan pengangkatan cepat tanpa beban serta pengangkatan otomatis selama pengujian disuplai oleh dua sistem pasokan oli independen.
E. Sistem Pengendalian
Sistem pengukuran dan kontrol mencakup komputer, setiap sensor beban, setiap sensor perpindahan, setiap sensor deformasi, pengontrol servo multi-saluran dan perangkat lunak, dll., dengan akurasi kontrol yang tinggi dan keandalan yang baik. Sistem pengukuran dan kontrol menggunakan antarmuka komunikasi Ethernet berkecepatan tinggi untuk berkomunikasi dengan komputer. Ini memiliki beberapa metode kontrol seperti beban, perpindahan, dan tampilan layar dari beberapa kurva uji gaya uji, perpindahan, dan deformasi. Hal ini dapat mewujudkan peralihan bentuk kontrol yang mulus dan data multi-saluran yang sewenang-wenang. Membaca.
Data pengujian dikelola oleh database standar dan dapat diakses sesuka hati. Hal ini dapat mewujudkan analisis ulang data uji dan kurva, pembesaran sebagian dan pengeditan ulang data, dapat secara otomatis menghitung berbagai sifat mekanik material, dan mencetak laporan pengujian lengkap dan Kurva, dan dapat menyediakan antarmuka data jaringan.
Sistem pengukuran dan kontrol memiliki berbagai fungsi perlindungan batas, seperti: perlindungan kelebihan beban nilai gaya, perlindungan kecepatan berlebih saluran gaya, perlindungan batas silinder hidrolik, dll.
Sistem pengukuran dan kontrol dapat diprogram oleh pengguna sesuai dengan kebutuhan pengujian, seperti pembebanan siklik, retensi gaya uji, dll.
Kekuatan uji maksimum | 10000KN |
Tingkat akurasi | tingkat 1 |
Kesalahan relatif dalam menunjukkan nilai | ±1% |
Rentang pengukuran yang efektif | 1%-100%F·S (jangkauan penuh tanpa tempat sampah) |
Struktur | bingkai empat pilar |
Cara mengatur jarak antara pelat penekan atas dan bawah | penyesuaian silinder |
Jarak antar kolom | 1200mm |
Jarak antara pelat penekan atas dan bawah | 800mm |
Ukuran piring | 1050mm×1050mm |
Langkah piston silinder oli utama | 800mm |
Kecepatan perpindahan piston silinder oli utama | 0-100mm/menit |
Rentang pengukuran perpindahan | 0-1000mm |
Rentang pengukuran deformasi aksial | 0-20mm |
Rentang pengukuran deformasi radial | 0-10mm |
Resolusi pengukuran deformasi | 0,001mm |
Dimensi eksternal dari tuan rumah | 6000mm×1750mm×4580mm |
Ukuran kabinet sumber minyak | 1400mm×1000mm×1300mm |
Kontrol ukuran kabinet | 1100mm×700mm×870mm |
Kekuatan seluruh mesin | 20kW |
Berat tangki sumber minyak | 1100kg |
Kontrol berat kabinet | 300kg |
Berat badan tuan rumah | 38000kg |
Bagian uji geser | |
Gaya geser horizontal | 2000 buku |
Kesalahan relatif dalam menunjukkan nilai | ±1% |
Langkah piston horizontal | 200mm |
Ukuran pelat geser | 1050mm×1050mm |
Kecepatan peregangan | 0-100mm/menit |
Rentang pengukuran perpindahan | 0-200mm |
Resolusi pengukuran perpindahan | 0,01mm |
Rak sudut | |
Kekuatan ejeksi sudut | 1000KN |
Kesalahan relatif dalam menunjukkan nilai | ±1% |
Sudut putaran langkah piston | 200mm |
Rentang pengukuran perpindahan | 0-20mm |
Resolusi pengukuran perpindahan | 0,01mm |
Kekuatan uji maksimum | 10000KN |
Tingkat akurasi | tingkat 1 |
Kesalahan relatif dalam menunjukkan nilai | ±1% |
Rentang pengukuran yang efektif | 1%-100%F·S (jangkauan penuh tanpa tempat sampah) |
Struktur | bingkai empat pilar |
Cara mengatur jarak antara pelat penekan atas dan bawah | penyesuaian silinder |
Jarak antar kolom | 1200mm |
Jarak antara pelat penekan atas dan bawah | 800mm |
Ukuran piring | 1050mm×1050mm |
Langkah piston silinder oli utama | 800mm |
Kecepatan perpindahan piston silinder oli utama | 0-100mm/menit |
Rentang pengukuran perpindahan | 0-1000mm |
Rentang pengukuran deformasi aksial | 0-20mm |
Rentang pengukuran deformasi radial | 0-10mm |
Resolusi pengukuran deformasi | 0,001mm |
Dimensi eksternal dari tuan rumah | 6000mm×1750mm×4580mm |
Ukuran kabinet sumber minyak | 1400mm×1000mm×1300mm |
Kontrol ukuran kabinet | 1100mm×700mm×870mm |
Kekuatan seluruh mesin | 20kW |
Berat tangki sumber minyak | 1100kg |
Kontrol berat kabinet | 300kg |
Berat badan tuan rumah | 38000kg |
Bagian uji geser | |
Gaya geser horizontal | 2000 buku |
Kesalahan relatif dalam menunjukkan nilai | ±1% |
Langkah piston horizontal | 200mm |
Ukuran pelat geser | 1050mm×1050mm |
Kecepatan peregangan | 0-100mm/menit |
Rentang pengukuran perpindahan | 0-200mm |
Resolusi pengukuran perpindahan | 0,01mm |
Rak sudut | |
Kekuatan ejeksi sudut | 1000KN |
Kesalahan relatif dalam menunjukkan nilai | ±1% |
Sudut putaran langkah piston | 200mm |
Rentang pengukuran perpindahan | 0-20mm |
Resolusi pengukuran perpindahan | 0,01mm |
1. Memuat bingkai dengan silinder dipasang lebih rendah, dengan penggerak roda gigi cacing.................. 1 set
2. Kabinet kendali ................................................. ................................................. 1 set
2.2 Pompa oli bertekanan tinggi NACHI Jepang Fujikoshi.................................. ...... 1 set
3. Sensor hidrolik presisi tinggi................................................ ................................1 buah
4. Genggam pengontrol ................................................. ............................................ 1 buah
5. Linier sistem pengukuran perpindahan ................................................... ................1 set
6. Satu set aksesoris:
6.1 Ketegangan menjepit iaw untuk datar (0-20mm) ................................................. ..........1 set
6.2 Tegangan penjepit iaw untuk putaran (φ13-φ26mm, φ26-φ40mm)........................1 set masing-masing
6.3 Rahang penjepit kompresi (200*200mm) ................................................. ......1 set
6.4. Perangkat pembengkok (diameter Indentor 40mm) ................................................. ....1 set
7. perangkat lunak kontrol khusus untuk pengujian ........................................ ........................... 1 set
8. PC Lenovo.................................................. ................................................. ..........1 set
9. pencetak HP A4 ................................................. ................................................. ...1 set
1. Memuat bingkai dengan silinder dipasang lebih rendah, dengan penggerak roda gigi cacing.................. 1 set
2. Kabinet kendali ................................................. ................................................. 1 set
2.2 Pompa oli bertekanan tinggi NACHI Jepang Fujikoshi.................................. ...... 1 set
3. Sensor hidrolik presisi tinggi................................................ ................................1 buah
4. Genggam pengontrol ................................................. ............................................ 1 buah
5. Linier sistem pengukuran perpindahan ................................................... ................1 set
6. Satu set aksesoris:
6.1 Ketegangan menjepit iaw untuk datar (0-20mm) ................................................. ..........1 set
6.2 Tegangan penjepit iaw untuk putaran (φ13-φ26mm, φ26-φ40mm)........................1 set masing-masing
6.3 Rahang penjepit kompresi (200*200mm) ................................................. ......1 set
6.4. Perangkat pembengkok (diameter Indentor 40mm) ................................................. ....1 set
7. perangkat lunak kontrol khusus untuk pengujian ........................................ ........................... 1 set
8. PC Lenovo.................................................. ................................................. ..........1 set
9. pencetak HP A4 ................................................. ................................................. ...1 set
