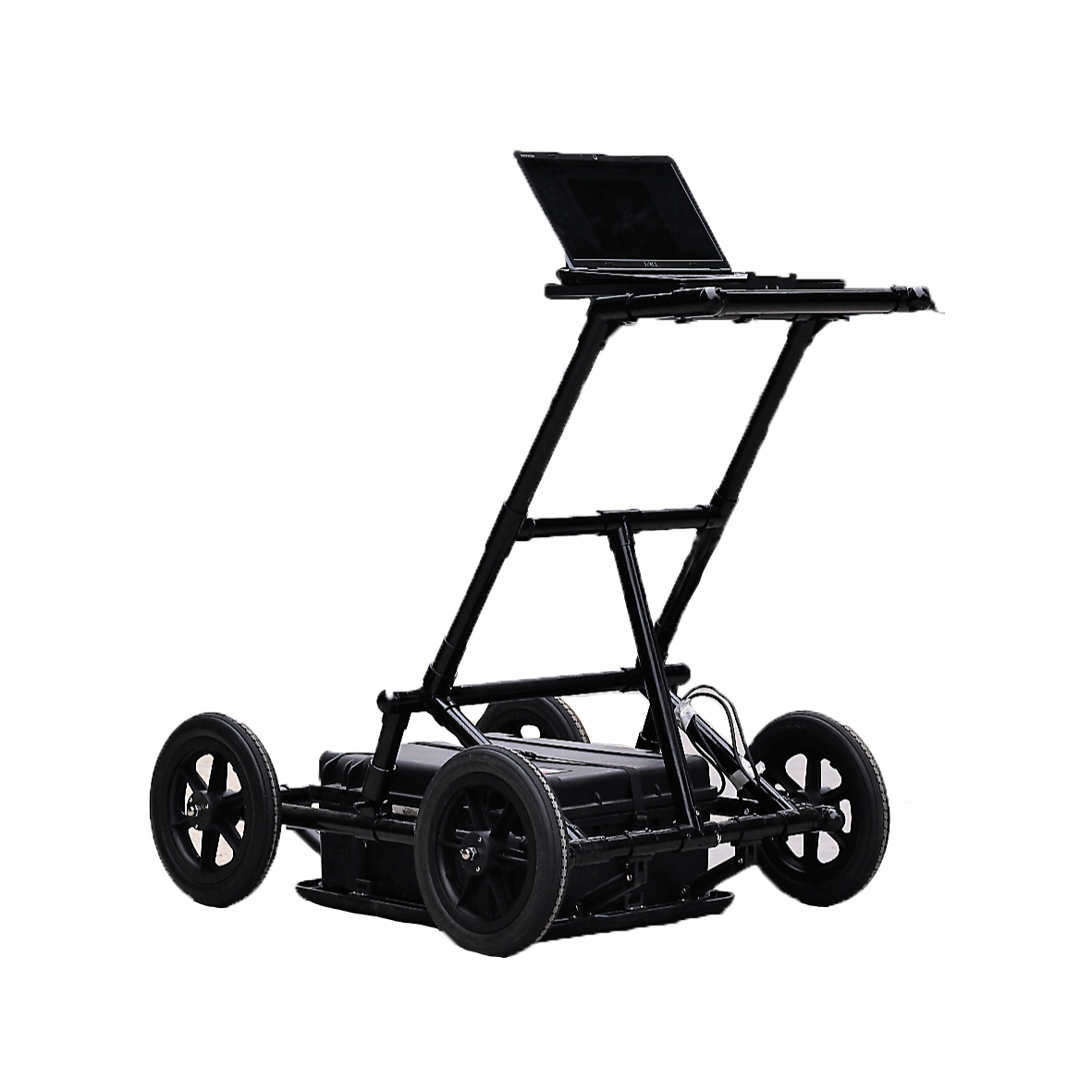

TBT-GPR
TBTSCIETECH
| Status ketersediaan: | |
|---|---|
Aplikasi:
Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi digunakan untuk mendeteksi atau mengidentifikasi informasi target logam atau non-logam pada kedalaman tertentu di bawah tanah untuk seperti survei teknik, jaringan pipa kota, jembatan jalan Dan inspeksi terowongan. Sistem ini ideal untuk mengungkap ketidakkonsistenan yang terjadi selama proses pengerasan jalan, termasuk keseragaman yang buruk dan variasi kepadatan yang signifikan.
1. Jaringan pipa kota: identifikasi pendistribusian pipa logam atau nonlogam bawah tanah dalam proses pembangunan perkotaan.
2.Jalan dan jembatan: buat survei badan geologi untuk proses penentuan lokasi jalan atau jembatan. Radar geologi dapat mendeteksi semua jenis trotoar yang menunjukkan ketebalan setiap lapisan tetapi tanpa rincian material lapisan, Radar membedakan antarmuka lapisan yang berbeda sesuai dengan konstanta dielektrik setiap lapisan material.
3. Inspeksi terowongan: digunakan untuk peramalan terowongan, inspeksi kualitas konstruksi terowongan, dll.
4.Survei teknik: mengidentifikasi informasi badan geologi bawah tanah yang buruk seperti karst, keruntuhan, zona rusak, dll.
Rekomendasi Aplikasi:
Jenis antena | Frekuensi antena | Sampai ke kedalaman | Aplikasi |
Antena Pelindung Monomer | 1GHz | 0,5~0,8m | Deteksi cacat pada beton, batang baja dan jembatan |
400MHz | 1~5m | Inspeksi teknik dan lapisan terowongan, deteksi cacat dinding penahan | |
200MHz | 1-10m | Lapisan dangkal, teknik, jaringan pipa kota, eksplorasi lingkungan | |
Antena tanpa pelindung | 100MHz | 0~30m | Prakiraan Kemajuan Terowongan |
Temukan Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi kami, yang dirancang untuk eksplorasi bawah permukaan secara presisi. Ideal untuk lokasi arkeologi dan utilitas, radar canggih ini menawarkan akurasi dan mobilitas yang tak tertandingi, sehingga meningkatkan efisiensi kerja lapangan.
Ground Penetrating Radar (GPR) Archaeology Mobile Pipe Locator adalah alat canggih untuk penyelidikan bawah permukaan. Desain seluler dan pencitraan resolusi tinggi menjadikannya ideal untuk survei arkeologi dan pemetaan utilitas. GPR ini menyediakan data yang akurat dan andal, memastikan eksplorasi dan analisis yang efektif.
Pencitraan Resolusi Tinggi: Menghasilkan gambar bawah permukaan yang jelas dan detail.
Desain Seluler: Mudah diangkut dan dioperasikan dalam berbagai kondisi lapangan.
Aplikasi Serbaguna: Cocok untuk survei arkeologi dan lokasi utilitas.
Antarmuka yang Ramah Pengguna: Kontrol intuitif untuk pengoperasian yang efisien.
Ikhtisar Radar Penetrasi Tanah Pencari Lokasi Pipa Bergerak Arkeologi
Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi adalah alat canggih yang dirancang untuk eksplorasi bawah permukaan secara mendetail. Sistem GPR seluler ini dirancang untuk aplikasi pencarian arkeologi dan utilitas, menyediakan gambar beresolusi tinggi dan data yang andal.
Pencitraan dan Keserbagunaan Tingkat Lanjut
Pencitraan Resolusi Tinggi: Dilengkapi dengan teknologi radar canggih, GPR ini menawarkan gambar struktur bawah permukaan yang jelas dan detail. Resolusi tinggi ini penting untuk pemetaan arkeologi dan deteksi utilitas yang akurat.
Seluler dan Ramah Pengguna: Desain mobile memastikan kemudahan transportasi dan pengoperasian, sehingga cocok untuk berbagai kondisi lapangan. Antarmuka yang ramah pengguna memungkinkan operator mengatur dan melakukan survei dengan cepat, sehingga meningkatkan efisiensi secara keseluruhan.
Aplikasi dalam Pencarian Arkeologi dan Utilitas
Survei Arkeologi: Ideal untuk mengidentifikasi dan memetakan situs arkeologi, GPR ini membantu mengungkap artefak dan struktur yang terkubur tanpa penggalian yang invasif. Pencitraannya yang beresolusi tinggi membantu dalam dokumentasi terperinci dan analisis temuan.
Lokasi Utilitas: GPR juga sama efektifnya untuk mencari lokasi utilitas bawah tanah, seperti pipa dan kabel. Ini memberikan data yang tepat mengenai lokasi dan kedalaman utilitas, membantu menghindari kerusakan selama proyek penggalian dan konstruksi.
Kinerja dan Keandalan
Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi dibuat untuk memberikan kinerja yang konsisten di berbagai lingkungan. Konstruksinya yang kuat dan teknologi canggih memastikan hasil yang dapat diandalkan, menjadikannya alat yang berharga bagi para profesional di bidang arkeologi dan lokasi utilitas. Akurasi dan mobilitas sistem meningkatkan efisiensi kerja lapangan, memungkinkan eksplorasi bawah permukaan yang komprehensif.
T: Berapa kisaran kedalaman GPR ini?J: Kisaran kedalaman bervariasi tergantung pada kondisi tanah dan ukuran target, namun umumnya berkisar dari beberapa sentimeter hingga beberapa meter.
Q: Apakah GPR ini dapat mendeteksi benda logam dan nonlogam?J: Ya, GPR dapat mendeteksi berbagai macam material, termasuk benda logam dan non-logam.
T: Apakah sistem GPR sulit dioperasikan?J: Tidak, sistem GPR dirancang dengan antarmuka yang intuitif, membuatnya ramah pengguna dan mudah dioperasikan bahkan bagi mereka yang baru mengenal teknologi ini.
Aplikasi:
Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi digunakan untuk mendeteksi atau mengidentifikasi informasi target logam atau non-logam pada kedalaman tertentu di bawah tanah untuk seperti survei teknik, jaringan pipa kota, jembatan jalan Dan inspeksi terowongan. Sistem ini ideal untuk mengungkap ketidakkonsistenan yang terjadi selama proses pengerasan jalan, termasuk keseragaman yang buruk dan variasi kepadatan yang signifikan.
1. Jaringan pipa kota: identifikasi pendistribusian pipa logam atau nonlogam bawah tanah dalam proses pembangunan perkotaan.
2.Jalan dan jembatan: buat survei badan geologi untuk proses penentuan lokasi jalan atau jembatan. Radar geologi dapat mendeteksi semua jenis trotoar yang menunjukkan ketebalan setiap lapisan tetapi tanpa rincian material lapisan, Radar membedakan antarmuka lapisan yang berbeda sesuai dengan konstanta dielektrik setiap lapisan material.
3. Inspeksi terowongan: digunakan untuk peramalan terowongan, inspeksi kualitas konstruksi terowongan, dll.
4.Survei teknik: mengidentifikasi informasi badan geologi bawah tanah yang buruk seperti karst, keruntuhan, zona rusak, dll.
Rekomendasi Aplikasi:
Jenis antena | Frekuensi antena | Sampai ke kedalaman | Aplikasi |
Antena Pelindung Monomer | 1GHz | 0,5~0,8m | Deteksi cacat pada beton, batang baja dan jembatan |
400MHz | 1~5m | Inspeksi teknik dan lapisan terowongan, deteksi cacat dinding penahan | |
200MHz | 1-10m | Lapisan dangkal, teknik, jaringan pipa kota, eksplorasi lingkungan | |
Antena tanpa pelindung | 100MHz | 0~30m | Prakiraan Kemajuan Terowongan |
Temukan Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi kami, yang dirancang untuk eksplorasi bawah permukaan secara presisi. Ideal untuk lokasi arkeologi dan utilitas, radar canggih ini menawarkan akurasi dan mobilitas yang tak tertandingi, sehingga meningkatkan efisiensi kerja lapangan.
Ground Penetrating Radar (GPR) Archaeology Mobile Pipe Locator adalah alat canggih untuk penyelidikan bawah permukaan. Desain seluler dan pencitraan resolusi tinggi menjadikannya ideal untuk survei arkeologi dan pemetaan utilitas. GPR ini menyediakan data yang akurat dan andal, memastikan eksplorasi dan analisis yang efektif.
Pencitraan Resolusi Tinggi: Menghasilkan gambar bawah permukaan yang jelas dan detail.
Desain Seluler: Mudah diangkut dan dioperasikan dalam berbagai kondisi lapangan.
Aplikasi Serbaguna: Cocok untuk survei arkeologi dan lokasi utilitas.
Antarmuka yang Ramah Pengguna: Kontrol intuitif untuk pengoperasian yang efisien.
Ikhtisar Radar Penetrasi Tanah Pencari Lokasi Pipa Bergerak Arkeologi
Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi adalah alat canggih yang dirancang untuk eksplorasi bawah permukaan secara mendetail. Sistem GPR seluler ini dirancang untuk aplikasi pencarian arkeologi dan utilitas, menyediakan gambar beresolusi tinggi dan data yang andal.
Pencitraan dan Keserbagunaan Tingkat Lanjut
Pencitraan Resolusi Tinggi: Dilengkapi dengan teknologi radar canggih, GPR ini menawarkan gambar struktur bawah permukaan yang jelas dan detail. Resolusi tinggi ini penting untuk pemetaan arkeologi dan deteksi utilitas yang akurat.
Seluler dan Ramah Pengguna: Desain mobile memastikan kemudahan transportasi dan pengoperasian, sehingga cocok untuk berbagai kondisi lapangan. Antarmuka yang ramah pengguna memungkinkan operator mengatur dan melakukan survei dengan cepat, sehingga meningkatkan efisiensi secara keseluruhan.
Aplikasi dalam Pencarian Arkeologi dan Utilitas
Survei Arkeologi: Ideal untuk mengidentifikasi dan memetakan situs arkeologi, GPR ini membantu mengungkap artefak dan struktur yang terkubur tanpa penggalian yang invasif. Pencitraannya yang beresolusi tinggi membantu dalam dokumentasi terperinci dan analisis temuan.
Lokasi Utilitas: GPR juga sama efektifnya untuk mencari lokasi utilitas bawah tanah, seperti pipa dan kabel. Ini memberikan data yang tepat mengenai lokasi dan kedalaman utilitas, membantu menghindari kerusakan selama proyek penggalian dan konstruksi.
Kinerja dan Keandalan
Radar Penetrasi Tanah Pencari Lokasi Pipa Seluler Arkeologi dibuat untuk memberikan kinerja yang konsisten di berbagai lingkungan. Konstruksinya yang kuat dan teknologi canggih memastikan hasil yang dapat diandalkan, menjadikannya alat yang berharga bagi para profesional di bidang arkeologi dan lokasi utilitas. Akurasi dan mobilitas sistem meningkatkan efisiensi kerja lapangan, memungkinkan eksplorasi bawah permukaan yang komprehensif.
T: Berapa kisaran kedalaman GPR ini?J: Kisaran kedalaman bervariasi tergantung pada kondisi tanah dan ukuran target, namun umumnya berkisar dari beberapa sentimeter hingga beberapa meter.
Q: Apakah GPR ini dapat mendeteksi benda logam dan nonlogam?J: Ya, GPR dapat mendeteksi berbagai macam material, termasuk benda logam dan non-logam.
T: Apakah sistem GPR sulit dioperasikan?J: Tidak, sistem GPR dirancang dengan antarmuka yang intuitif, membuatnya ramah pengguna dan mudah dioperasikan bahkan bagi mereka yang baru mengenal teknologi ini.
Parameter Kinerja:
Model | Radar Geologi Seri TBT-GPR |
Frekuensi antena | 100MHz/200MHz/400MHz/1GHz/2GHz Opsional |
Frekuensi pengambilan sampel | 0,2-100Ghz Dapat disesuaikan |
Rentang Jendela Waktu | 1ns~200000s, Dapat disesuaikan terus menerus |
Poin pengambilan sampel | 512~8192 titik sampel/pemindaian, opsional |
Kecepatan pemindaian | 6~480 Pemindaian/detik, opsional |
Konversi A/D | 24bit |
Jam kerja terus menerus | ≥ 8 jam |
Konsumsi daya seluruh mesin | <6 masuk |
Interval pengambilan sampel minimum | ＜ 2 ps |
Modus pengukuran | Pengukuran berdasarkan titik, pemicu jarak, pengukuran berkelanjutan tiga jenis metode pengukuran |
Modus tampilan | Warna semu, bentuk gelombang bertumpuk atau skala abu-abu |
Suhu pengoperasian | -30℃～+70℃ |
Tegangan operasi | 11-15VDC |
Jarak transmisi data nirkabel | Lebih besar dari 50 M |
Komunikasi Kabel | Ethernet, 100Mbps |
Berat | ≤ 5kg |
Relatif Melayani:
Menyediakan verifikasi multi-parameter polarisasi yang diinduksi spektrum untuk mendeteksi kelainan pada kedalaman tertentu.
Parameter Kinerja:
Model | Radar Geologi Seri TBT-GPR |
Frekuensi antena | 100MHz/200MHz/400MHz/1GHz/2GHz Opsional |
Frekuensi pengambilan sampel | 0,2-100Ghz Dapat disesuaikan |
Rentang Jendela Waktu | 1ns~200000s, Dapat disesuaikan terus menerus |
Poin pengambilan sampel | 512~8192 titik sampel/pemindaian, opsional |
Kecepatan pemindaian | 6~480 Pemindaian/detik, opsional |
Konversi A/D | 24bit |
Jam kerja terus menerus | ≥ 8 jam |
Konsumsi daya seluruh mesin | <6 masuk |
Interval pengambilan sampel minimum | ＜ 2 ps |
Modus pengukuran | Pengukuran berdasarkan titik, pemicu jarak, pengukuran berkelanjutan tiga jenis metode pengukuran |
Modus tampilan | Warna semu, bentuk gelombang bertumpuk atau skala abu-abu |
Suhu pengoperasian | -30℃～+70℃ |
Tegangan operasi | 11-15VDC |
Jarak transmisi data nirkabel | Lebih besar dari 50 M |
Komunikasi Kabel | Ethernet, 100Mbps |
Berat | ≤ 5kg |
Relatif Melayani:
Menyediakan verifikasi multi-parameter polarisasi yang diinduksi spektrum untuk mendeteksi kelainan pada kedalaman tertentu.
Fitur utama:
1, antena multi-band opsional memungkinkan jangkauan aplikasi yang luas. Sistem akuisisi Radar ini dapat dibentuk sebagai frekuensi yang terdiversifikasi tengah melalui beberapa kelompok transmisi & antena penerima Dilengkapi dalam satu sistem, ia dapat memperoleh hingga 8 kelompok frekuensi secara bersamaan. Misalnya, radar pendeteksi pipa frekuensi ganda dapat dilengkapi dengan dua antena 400M+200M, yang dapat memperoleh informasi dangkal beresolusi tinggi dan informasi dalam beresolusi rendah dalam satu akuisisi.
2, desain kompak all-in-one yang terintegrasi, ringan 23kg (50lbs) dan bahan tahan lama dan tahan cuaca penawaran a nyaman & Radar yang mudah dikemudikan yang dapat dioperasikan di hampir semua medan, dapat dirakit di lokasi dalam 2 menit dan dibongkar dengan cepat untuk memudahkan penyimpanan & transportasi.
3, Desain modular memudahkan servis dan perbaikan.
4, Kinerja lokasi luar biasa dengan resolusi bagus hingga 1mm, pengumpulan dan tampilan data waktu nyata . Inti DSP yang kuat memungkinkan peta bawah permukaan ditampilkan secara real-time pada LCD kontras tinggi, warna digital terintegrasi, dan peningkatan penguatan memaksimalkan kualitas lokasi. Pemfilteran digital tingkat lanjut menghilangkan sinyal yang tidak diinginkan dan memberikan akurasi yang lebih baik.
5, Mode Lokasi Unik diaktifkan hanya dengan membalikkan kereta, yang memberikan gambaran akurat kondisi bawah tanah dengan kursor menunjukkan kedalaman dan lokasi utilitas yang terkubur.
6, Pengoperasian sederhana, LCD dengan keypad dan menu memudahkan pengguna untuk mengakses inti DSP. Perekaman gambar sekali sentuh membantu penyimpanan data dengan mudah, gambar dapat disimpan ke kartu flash dan disalin ke PC melalui pembaca kartu pihak ketiga.
7, Antarmuka kartu flash memungkinkan firmware Radar ditingkatkan setelah tersedia.
8, baterai berkapasitas super bawaan hibah masa pakai baterai yang lama.
Fitur utama:
1, antena multi-band opsional memungkinkan jangkauan aplikasi yang luas. Sistem akuisisi Radar ini dapat dibentuk sebagai frekuensi yang terdiversifikasi tengah melalui beberapa kelompok transmisi & antena penerima Dilengkapi dalam satu sistem, ia dapat memperoleh hingga 8 kelompok frekuensi secara bersamaan. Misalnya, radar pendeteksi pipa frekuensi ganda dapat dilengkapi dengan dua antena 400M+200M, yang dapat memperoleh informasi dangkal beresolusi tinggi dan informasi dalam beresolusi rendah dalam satu akuisisi.
2, desain kompak all-in-one yang terintegrasi, ringan 23kg (50lbs) dan bahan tahan lama dan tahan cuaca penawaran a nyaman & Radar yang mudah dikemudikan yang dapat dioperasikan di hampir semua medan, dapat dirakit di lokasi dalam 2 menit dan dibongkar dengan cepat untuk memudahkan penyimpanan & transportasi.
3, Desain modular memudahkan servis dan perbaikan.
4, Kinerja lokasi luar biasa dengan resolusi bagus hingga 1mm, pengumpulan dan tampilan data waktu nyata . Inti DSP yang kuat memungkinkan peta bawah permukaan ditampilkan secara real-time pada LCD kontras tinggi, warna digital terintegrasi, dan peningkatan penguatan memaksimalkan kualitas lokasi. Pemfilteran digital tingkat lanjut menghilangkan sinyal yang tidak diinginkan dan memberikan akurasi yang lebih baik.
5, Mode Lokasi Unik diaktifkan hanya dengan membalikkan kereta, yang memberikan gambaran akurat kondisi bawah tanah dengan kursor menunjukkan kedalaman dan lokasi utilitas yang terkubur.
6, Pengoperasian sederhana, LCD dengan keypad dan menu memudahkan pengguna untuk mengakses inti DSP. Perekaman gambar sekali sentuh membantu penyimpanan data dengan mudah, gambar dapat disimpan ke kartu flash dan disalin ke PC melalui pembaca kartu pihak ketiga.
7, Antarmuka kartu flash memungkinkan firmware Radar ditingkatkan setelah tersedia.
8, baterai berkapasitas super bawaan hibah masa pakai baterai yang lama.
Aplikasi Perangkat Lunak:
1, mode tampilan: rendering warna waktu nyata, pemindaian baris warna/skala abu-abu, tampilan Area Variabel/bentuk gelombang, dapat digunakan dalam mode pemindaian linier sumber warna 256A untuk menunjukkan amplitudo dan polaritas sinyal.
2, Paket Radar memperkaya penerapan sistem, selain dilengkapi dengan perangkat lunak pemrosesan data radar khusus, pengguna dapat memilih modul perangkat lunak untuk melakukan pemrosesan data pada PC.
Modul tersedia sebagai:
2.1 Perangkat lunak pelacakan otomatis lapisan permukaan jalan raya: khusus digunakan untuk deteksi jalan raya, menghilangkan gangguan secara otomatis.
2.2 Struktur jalan raya dapat distratifikasi dan dilacak secara otomatis untuk menunjukkan jumlah tiang, ketebalan lapisan, dan deviasi ketebalan dalam spreadsheet.
3, Perangkat Pemindaian Struktur: profil kedalaman 3 dimensi, perspektif jaring penguat, posisi pipa, lubang bangunan, tampilan retakan.
4, Perangkat lunak analisis struktur: Tampilan posisi kedalaman distribusi batang baja, posisi distribusi pipa kota.
5, Perangkat lunak analisis struktur dan karat jembatan: Perangkat lunak distribusi batang baja jembatan dan analisis penilaian korosi.
Aplikasi Perangkat Lunak:
1, mode tampilan: rendering warna waktu nyata, pemindaian baris warna/skala abu-abu, tampilan Area Variabel/bentuk gelombang, dapat digunakan dalam mode pemindaian linier sumber warna 256A untuk menunjukkan amplitudo dan polaritas sinyal.
2, Paket Radar memperkaya penerapan sistem, selain dilengkapi dengan perangkat lunak pemrosesan data radar khusus, pengguna dapat memilih modul perangkat lunak untuk melakukan pemrosesan data pada PC.
Modul tersedia sebagai:
2.1 Perangkat lunak pelacakan otomatis lapisan permukaan jalan raya: khusus digunakan untuk deteksi jalan raya, menghilangkan gangguan secara otomatis.
2.2 Struktur jalan raya dapat distratifikasi dan dilacak secara otomatis untuk menunjukkan jumlah tiang, ketebalan lapisan, dan deviasi ketebalan dalam spreadsheet.
3, Perangkat Pemindaian Struktur: profil kedalaman 3 dimensi, perspektif jaring penguat, posisi pipa, lubang bangunan, tampilan retakan.
4, Perangkat lunak analisis struktur: Tampilan posisi kedalaman distribusi batang baja, posisi distribusi pipa kota.
5, Perangkat lunak analisis struktur dan karat jembatan: Perangkat lunak distribusi batang baja jembatan dan analisis penilaian korosi.
Konfigurasi: (Standar termasuk Antena dan TIDAK TERMASUK komputer)
Barang | Qtty | Satuan | Keterangan | |
1 | Radar terintegrasi dengan antena | 1 | satuan | termasuk kotak pengepakan, komponen transceiver |
2 | perangkat lunak akuisisi dan analisis waktu nyata | 1 | mengatur | tanpa kunci |
3 | baterai yang dapat diisi ulang | 1 | mengatur | dapat bekerja terus menerus selama lebih dari 8 jam |
4 | pengisi daya | 1 | mengatur | dapat mengisi daya dengan cepat dan mengisi daya dengan lambat |
5 | panduan produk | 1 | menyalin | |
6 | Perangkat lunak pemrosesan data profesional | 1 | mengatur | dengan anjing elektronik |
7 | roda pengukur | 1 | mengatur | disertakan dalam kutipan |
8 | gerobak profesional | 1 | buah | disertakan dalam kutipan |
9 | Komputer opsional | TIDAK TERMASUK dalam kutipan |
Konfigurasi: (Standar termasuk Antena dan TIDAK TERMASUK komputer)
Barang | Qtty | Satuan | Keterangan | |
1 | Radar terintegrasi dengan antena | 1 | satuan | termasuk kotak pengepakan, komponen transceiver |
2 | perangkat lunak akuisisi dan analisis waktu nyata | 1 | mengatur | tanpa kunci |
3 | baterai yang dapat diisi ulang | 1 | mengatur | dapat bekerja terus menerus selama lebih dari 8 jam |
4 | pengisi daya | 1 | mengatur | dapat mengisi daya dengan cepat dan mengisi daya dengan lambat |
5 | panduan produk | 1 | menyalin | |
6 | Perangkat lunak pemrosesan data profesional | 1 | mengatur | dengan anjing elektronik |
7 | roda pengukur | 1 | mengatur | disertakan dalam kutipan |
8 | gerobak profesional | 1 | buah | disertakan dalam kutipan |
9 | Komputer opsional | TIDAK TERMASUK dalam kutipan |
