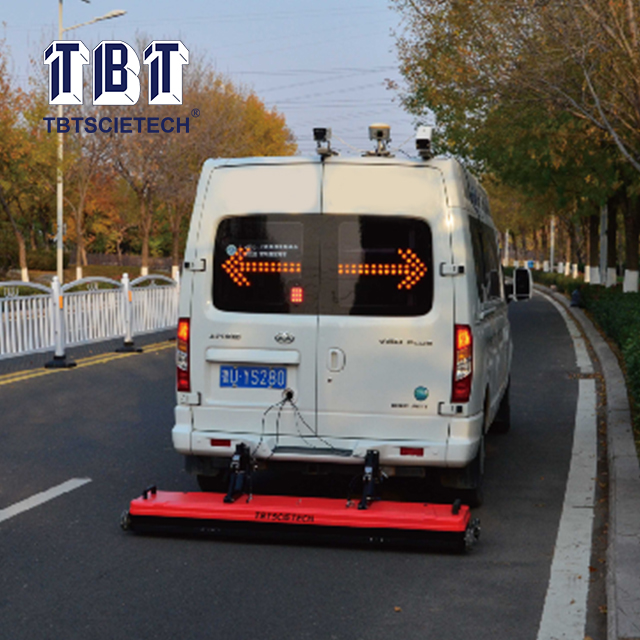

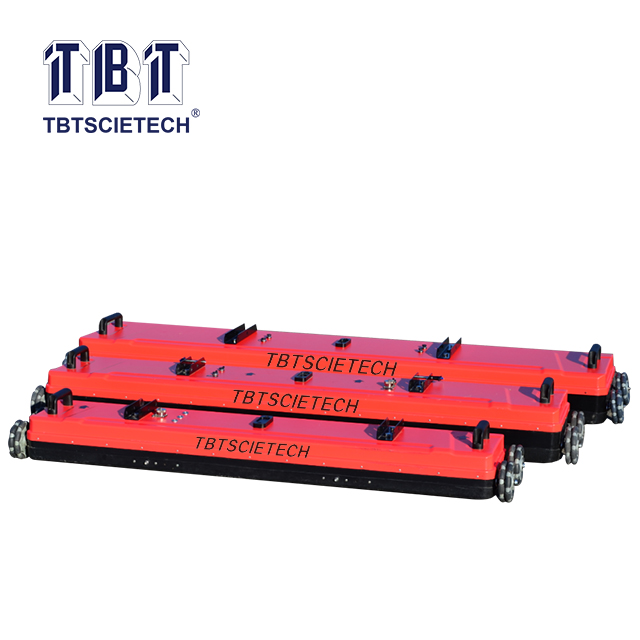

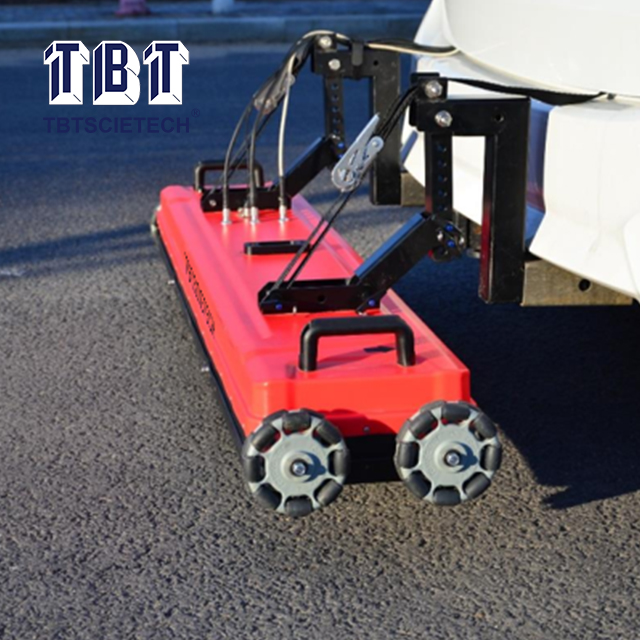

Array radar penetrasi tanah (GPR)

TBTGPR Series Radar menggunakan gelombang elektromagnetik frekuensi tinggi (EM) (dari frekuensi rendah ke tinggi) untuk memperoleh informasi bawah permukaan. TBTGPR mendeteksi perubahan sifat EM (permitivitas dielektrik, konduktivitas, dan permeabilitas magnetik), bahwa dalam pengaturan geologis, adalah fungsi dari bahan tanah dan batuan, kadar air, dan kepadatan curah. Data biasanya diperoleh menggunakan antena ditempatkan di permukaan tanah atau di lubang bor atau di udara. Antena transmisi memancarkan gelombang EM yang merambat di bawah permukaan dan mencerminkan dari batas -batas di mana ada kontras properti EM. Antena GPR penerima mencatat gelombang yang dipantulkan pada rentang waktu yang dapat dipilih. Kedalaman ke antarmuka yang memantulkan dihitung dari waktu kedatangan dalam data GPR jika kecepatan propagasi EM di bawah permukaan dapat diperkirakan atau diukur.

1. Radar Controller & Antena Array diintegrasikan dalam ukuran kecil & ringan, fitur konsumsi daya rendah;

2. Kabel jaringan universal digunakan untuk transmisi data, sederhana, umum dan nyaman;

3. Catu daya DC eksternal yang kompatibel 10V-18V;

4. Array frekuensi tunggal dan array multi-frekuensi sepenuhnya menjamin berbagai persyaratan pendeteksian;

5. Sistem antena array MIMO dengan kepadatan antena yang lebih tinggi dan integrasi yang lebih tinggi memberikan efek pencitraan yang baik;

6. Proses pendeteksian cepat dan akuisisi data, keseragaman saluran yang lebih baik dan data profil dengan interval genap;

7. Perangkat lunak akuisisi real-time dapat diinstal di laptop atau terminal genggam lainnya untuk dibawa dan digunakan yang nyaman;

8. Perangkat lunak akuisisi real-time adalah dengan fungsi dasar penyaringan, menghapus nol offset, latar belakang menghilangkan dan pencitraan irisan 3D waktu-nyata;

9. Sistem secara cerdas menyesuaikan parameter radar tidak perlu operasi manual;

10. Tampilan kecepatan kendaraan real-time, lebih dari alarm mempercepat dan alarm sinyal GPS lemah;

11. Fungsi Replay Data memungkinkan sepenuhnya memulihkan proses akuisisi;

12. Tampilan waktu nyata Profil pengiris pada kedalaman yang ditentukan pada jalur deteksi, hasil deteksi sangat jelas;

13. Menurut informasi posisi GPS, secara otomatis menampilkan lokus GPS dari data yang tersimpan, memperbaiki garis survei yang diprediksi sesuai dengan lokus, untuk mencapai deteksi cakupan penuh;

14. Sistem dapat membuat interpolasi untuk area yang tidak tertutup antara jalur survei untuk membentuk data cakupan penuh, kemudian mengeluarkan gambar panorama.
