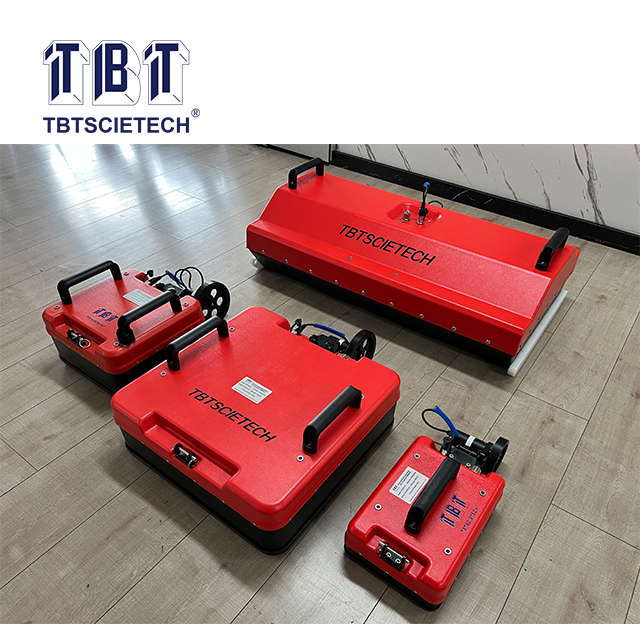

Radar Penetrasi Tanah (GPR). dari pabrikan China

Aplikasi sistem TBTGPR-40:

Jalan kota dan inspeksi kualitas landasan pacu bandara

Jalan Kota Rongga di bawah permukaan dan deteksi penyakit

Deteksi pipa utilitas

Inspeksi Terowongan dan Kereta Api

Ketebalan lapisan aspal trotoar, ketebalan lapisan struktural dan deteksi penyakit

Ketebalan lapisan struktural jalan raya dan deteksi penyakit roadbed

Fitur:

1, saluran bekerja mandiri dan secara bersamaan tanpa gangguan timbal balik. Ini berarti beberapa radar saluran tunggal yang bekerja pada saat yang sama ( kontrol pembagian waktu atas), yang sangat meningkatkan efisiensi deteksi.

2, fleksibilitas dan kompatibilitas yang baik, nomor saluran dan frekuensi antena dapat dipilih secara bebas.

3, sistem secara otomatis mengidentifikasi antena dan membuat konfigurasi parameter.

4, sistem menyimpan data asli dan data di lapangan .

5, encoder kendaraan dan encoder antena adalah opsional.

6, Struktur pengontrol 2U yang dirancang dengan koneksi terminal eksternal dengan port serial (RS232), RJ45, USB dll.

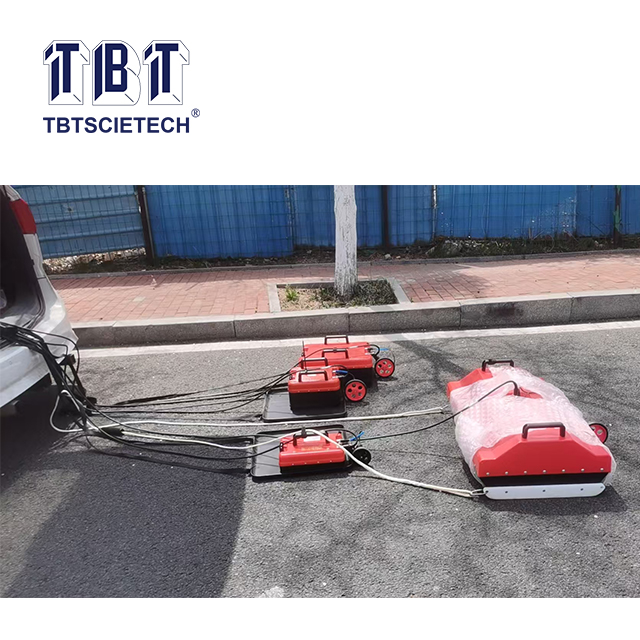

7, trailer antena diintegrasikan dirancang dengan roda ban, dapat maju, mundur atau berbelok ke arah lain. Trailer dibuat dengan penutup resistansi keausan dan bagian bawah sepenuhnya memastikan radar bekerja dengan aman dengan kecepatan sekitar 70 km/jam. Ukuran trailer yang dirancang ringkas adalah 1960x1155x530mm.

Pengontrol	GPR-40

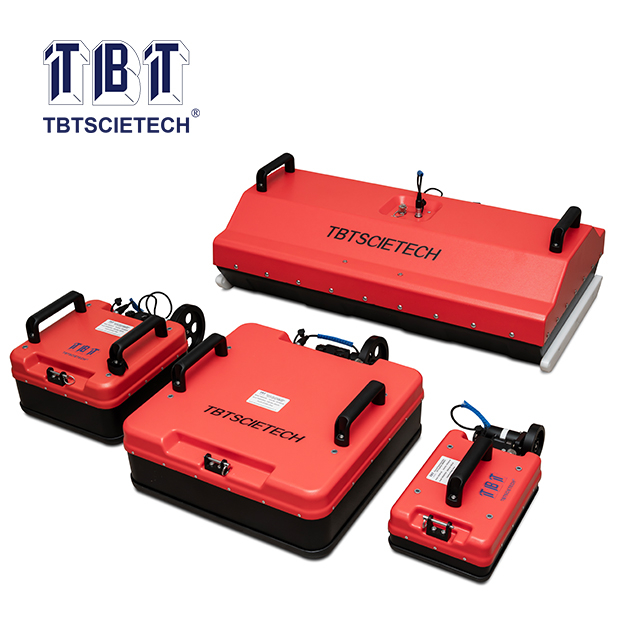

Antena yang kompatibel	Antena seri GPR
saluran kerja	4 saluran (dapat disesuaikan maks. Hingga 12 saluran）
Terima GPS	Dengan port serial RS232, menerima format data GPGGA
Mode tampilan	Warna palsu, tingkat abu -abu, gelombang susun dan gelombang penumpukan warna
Catu daya	Catu daya eksternal, 18v ~ 27v
Konsumsi kekuatan	≤80w
Ukuran	435mm × 350mm × 85mm
Berat	≤6kg
Suhu kerja	-20 ℃ ~+50 ℃
Suhu penyimpanan	-40 ℃ ~+60 ℃
Kelembaban yang bekerja	<95%, bukan kondensat
Level tahan air	IP65
Pengumpulan data
Format data	GER (SRD)
Bit ADC	16 bit
Kecepatan pemindaian maksimal	512 pemindaian/s (nomor poin pengambilan sampel adalah 512)
Nomor poin pengambilan sampel	256, 512, 1024, 2048, 4096, 8192
Frekuensi transmisi maks	800kHz
Mode pengumpulan	Mode waktu, mode jarak dan mode pengukuran titik
Kisaran waktu-window	1 ~ 8000ns
Gain Range	-10db ~ 160db
Jumlah titik penyesuaian gain	9 buah
Fungsi pemrosesan waktu nyata	Koreksi nol penyimpangan, penyaringan FIR, pemfilteran IIR, penghapusan latar belakang, rata -rata di antara cara -cara, data di atasnya
Terminal pemasangan eksterior
Transmisi data	USB 3.0
GPS	Port serial (RS232)
kontrol	Port jaringan RJ45
Kontrol utama	Soket penerbangan 8-pin

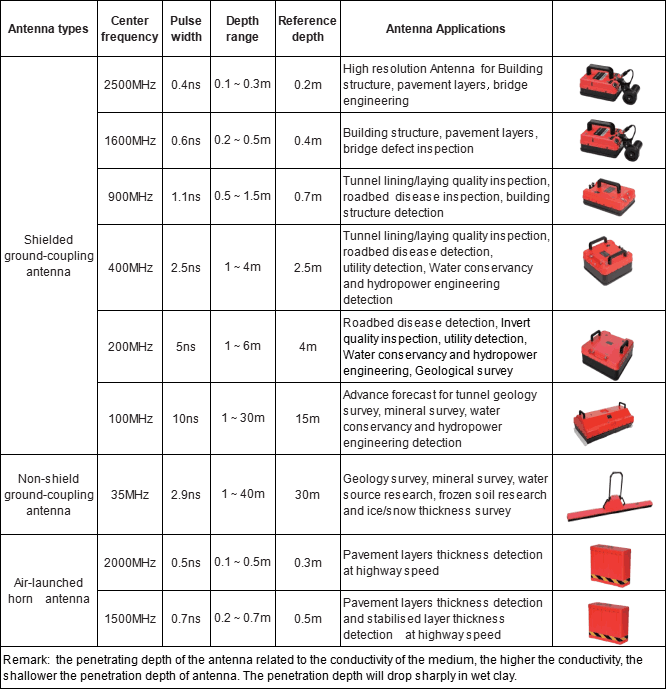

QQ 图片 20210706143508

Fungsi dan fitur perangkat lunak GPR-40:

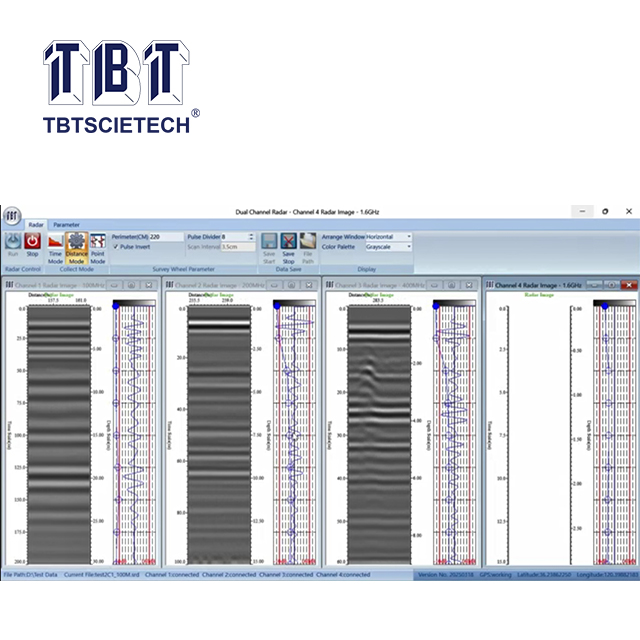

1) 4-channel secara bersamaan akuisisi dan tampilan dalam berbagai mode opsional seperti ubin, cascading atau satu saluran secara individual.

2) Berbagai metode pendeteksi yang tersedia seperti pengukuran kontinu atau metode pendeteksian pemicu jarak.

3) Berbagai metode pemrosesan data dapat dipilih untuk menyoroti karakteristik sinyal dari target yang terdeteksi.

4) Data asli dan data di lapangan disimpan secara bersamaan untuk menghindari pembatalan data yang disebabkan oleh kesalahan operasi.

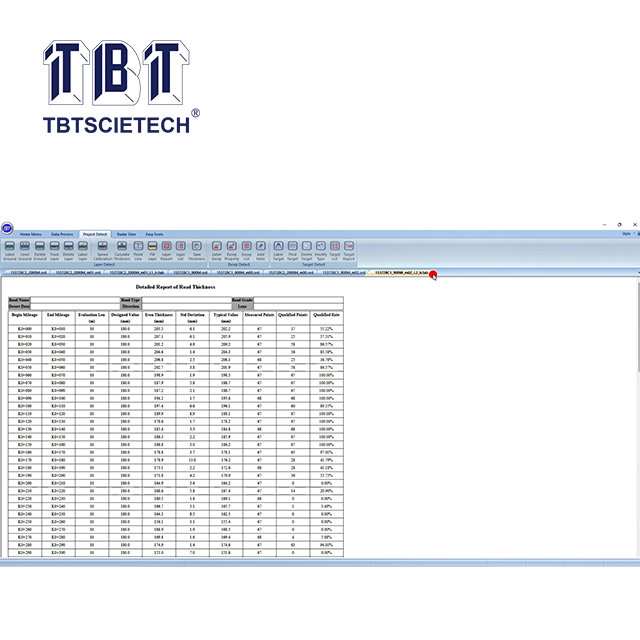

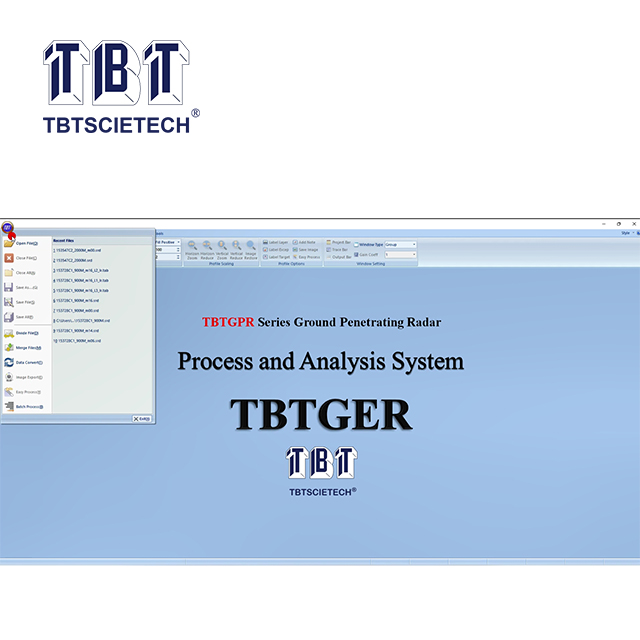

5) Format data sepenuhnya kompatibel dengan format data Radar Umum GER, perangkat lunak GER2.0 digunakan untuk pemrosesan data dengan fungsi yang kuat dan antarmuka yang ramah.

6) Perangkat lunak akuisisi real-time dapat diinstal pada laptop atau terminal genggam lainnya untuk dibawa nyaman.
