TBTLWD-1G
TBTSCIETECH
| Status ketersediaan: | |
|---|---|

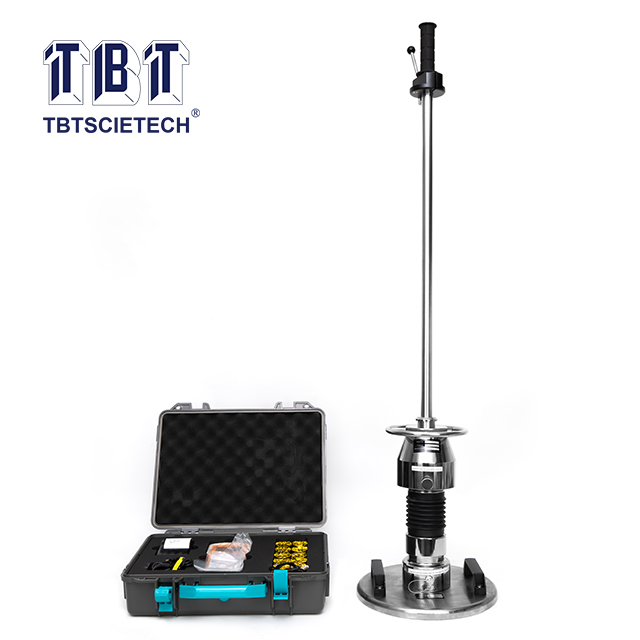

Seri TBTLWD Deflectometer ringan adalah instrumen non-destruktif (NDT), juga disebut sebagai penguji modulus deformasi dinamis (meter defleksi palu genggam), digunakan untuk menentukan kapasitas defleksi sub-grade di bawah beban dinamis, mengevaluasi kapasitas bantalan dan deformasi sub-grade. Ini berlaku untuk pemantauan dan inspeksi kualitas konstruksi pondasi kereta api, jalan raya, bandara, lalu lintas perkotaan, pelabuhan, terminal dan bangunan industri dan sipil yang mengalami beban dinamis.
Ini sangat cocok untuk mendeteksi bagian sempit situs, seperti transisi jalan dan jembatan (gorong -gorong) dan deteksi bahu, baik dasar garis maupun sebagainya. Ini dapat dengan cepat mengukur nilai Deformasi Dinamis Modulus EVD.
Seri TBTLWD Deflectometer ringan adalah instrumen non-destruktif (NDT), juga disebut sebagai penguji modulus deformasi dinamis (meter defleksi palu genggam), digunakan untuk menentukan kapasitas defleksi sub-grade di bawah beban dinamis, mengevaluasi kapasitas bantalan dan deformasi sub-grade. Ini berlaku untuk pemantauan dan inspeksi kualitas konstruksi pondasi kereta api, jalan raya, bandara, lalu lintas perkotaan, pelabuhan, terminal dan bangunan industri dan sipil yang mengalami beban dinamis.
Ini sangat cocok untuk mendeteksi bagian sempit situs, seperti transisi jalan dan jembatan (gorong -gorong) dan deteksi bahu, baik dasar garis maupun sebagainya. Ini dapat dengan cepat mengukur nilai Deformasi Dinamis Modulus EVD.
ASTM E2835-11
ASTM E2835-11
1. Sensor impor dan beberapa komponen digunakan untuk akurasi uji tinggi;
2. Gunakan Smart Terminal untuk mengontrol tes, yang mewujudkan pengumpulan data nirkabel (TBTLWD-1GW saja);
3. Operasi mudah, pengujian cepat yang membuat satu titik tes mengkonsumsi 35s;
4. Nilai EVD secara otomatis dihitung dan kurva ditampilkan, yang akurat dan intuitif;
5. Unit utama genggam dengan printer mikro Bluetooth, pencetakan langsung di lokasi untuk memastikan hasil tes yang akurat dan objektif;
6. Antarmuka transmisi USB, mudah dihubungkan dengan komputer;
7. Instrumen ini mensimulasikan dampak kereta pada tanah dasar saat mengemudi dengan kecepatan tinggi;
8. Dibandingkan dengan uji beban statis, itu dapat mencerminkan tegangan aktual dari tanah dasar.
1. Sensor impor dan beberapa komponen digunakan untuk akurasi uji tinggi;
2. Gunakan Smart Terminal untuk mengontrol tes, yang mewujudkan pengumpulan data nirkabel (TBTLWD-1GW saja);
3. Operasi mudah, pengujian cepat yang membuat satu titik tes mengkonsumsi 35s;
4. Nilai EVD secara otomatis dihitung dan kurva ditampilkan, yang akurat dan intuitif;
5. Unit utama genggam dengan printer mikro Bluetooth, pencetakan langsung di lokasi untuk memastikan hasil tes yang akurat dan objektif;
6. Antarmuka transmisi USB, mudah dihubungkan dengan komputer;
7. Instrumen ini mensimulasikan dampak kereta pada tanah dasar saat mengemudi dengan kecepatan tinggi;
8. Dibandingkan dengan uji beban statis, itu dapat mencerminkan tegangan aktual dari tanah dasar.
Kisaran Penggunaan | Jenis tanah | Berbagai jenis pengisi campuran tanah dan tanah dan batu dengan ukuran partikel yang tidak lebih besar dari 1/4 dari diameter pelat beban | ||
Jangkauan | 10MPA≤evD≤225MPa | |||
Kedalaman | 0 ~ 500mm | |||
Lingkungan kerja | Suhu: -10 ℃ ~ 40 ℃ | Kelembaban: <90%RH | ||
Perangkat akuisisi data |
Menambahkan metode pemuatan | Dengan sensor geofon 1pc Berat: 15kg, termasuk palu 10kg Nilai drop weight penurunan: 700 ± 20mm Dampak maksimum: 7.07kN Durasi Dampak: 18 ± 1ms | ||
Pelat pemuatan | Berat: 15kg Diameter: 300mm Ketebalan: 20mm | |||
Genggam unit utama | Rentang defleksi | 0.10mm ~ 2.00mm | ||
Kapasitas | 2000 Grup Data (TBTLWD-1G) Lihat konfigurasi ponsel, biasanya dengan penyimpanan 10g (TBTLWD-1GW) | |||
Ukuran layar | 3 inci (tbtlwd-1g) / 5 inci (tbtlwd-1gw) | |||
Catu daya | Li-Battery lebih dari 18 jam (TBTLWD-1G) Menurut Baterai Ponsel (TBTLWD-1GW) | |||
Menampilkan | Layar layar (Bahasa Inggris)-TBTLWD-1G Aplikasi Ponsel (Bahasa Inggris)-TBTLWD-1GW | |||
Transfer data | Transfer kabel (TBTLWD-1G) WiFi Transfer Data (TBTLWD-1GW) | |||
Pencetak | Koneksi | Bluetooth | ||
Kemasan |
Membawa kasing | Bahan Case Inside: Plastik Rekayasa Pengukuran: Sekitar 420 × 140 × 335mm Berat: sekitar 4,5kg | ||
Bahan Kasus Luar: Kasing Paduan Aluminium Pengukuran: Sekitar 1230 × 400 × 400mm Berat: sekitar 56kg | ||||
Kisaran Penggunaan | Jenis tanah | Berbagai jenis pengisi campuran tanah dan tanah dan batu dengan ukuran partikel yang tidak lebih besar dari 1/4 dari diameter pelat beban | ||
Jangkauan | 10MPA≤evD≤225MPa | |||
Kedalaman | 0 ~ 500mm | |||
Lingkungan kerja | Suhu: -10 ℃ ~ 40 ℃ | Kelembaban: <90%RH | ||
Perangkat akuisisi data |
Menambahkan metode pemuatan | Dengan sensor geofon 1pc Berat: 15kg, termasuk palu 10kg Nilai drop weight penurunan: 700 ± 20mm Dampak maksimum: 7.07kN Durasi Dampak: 18 ± 1ms | ||
Pelat pemuatan | Berat: 15kg Diameter: 300mm Ketebalan: 20mm | |||
Genggam unit utama | Rentang defleksi | 0.10mm ~ 2.00mm | ||
Kapasitas | 2000 Grup Data (TBTLWD-1G) Lihat konfigurasi ponsel, biasanya dengan penyimpanan 10g (TBTLWD-1GW) | |||
Ukuran layar | 3 inci (tbtlwd-1g) / 5 inci (tbtlwd-1gw) | |||
Catu daya | Li-Battery lebih dari 18 jam (TBTLWD-1G) Menurut Baterai Ponsel (TBTLWD-1GW) | |||
Menampilkan | Layar layar (Bahasa Inggris)-TBTLWD-1G Aplikasi Ponsel (Bahasa Inggris)-TBTLWD-1GW | |||
Transfer data | Transfer kabel (TBTLWD-1G) WiFi Transfer Data (TBTLWD-1GW) | |||
Pencetak | Koneksi | Bluetooth | ||
Kemasan |
Membawa kasing | Bahan Case Inside: Plastik Rekayasa Pengukuran: Sekitar 420 × 140 × 335mm Berat: sekitar 4,5kg | ||
Bahan Kasus Luar: Kasing Paduan Aluminium Pengukuran: Sekitar 1230 × 400 × 400mm Berat: sekitar 56kg | ||||
TIDAK. | Keterangan | Standar/Opsional | Kuantitas |
1 | Tuan rumah utama | Standar | 1 pc |
2 | Pengontrol | Standar | 1 pc |
3 | Printer dengan kertas cetak | Standar | 1 pc |
4 | Pengisi daya | Standar | 1 pc |
5 | Manual Instruksi | Standar | 1 pc |
6 | Membawa kasing | Standar | 2 pcs |
TIDAK. | Keterangan | Standar/Opsional | Kuantitas |
1 | Tuan rumah utama | Standar | 1 pc |
2 | Pengontrol | Standar | 1 pc |
3 | Printer dengan kertas cetak | Standar | 1 pc |
4 | Pengisi daya | Standar | 1 pc |
5 | Manual Instruksi | Standar | 1 pc |
6 | Membawa kasing | Standar | 2 pcs |
