TBTTLGG-1
TBTSCIETECH

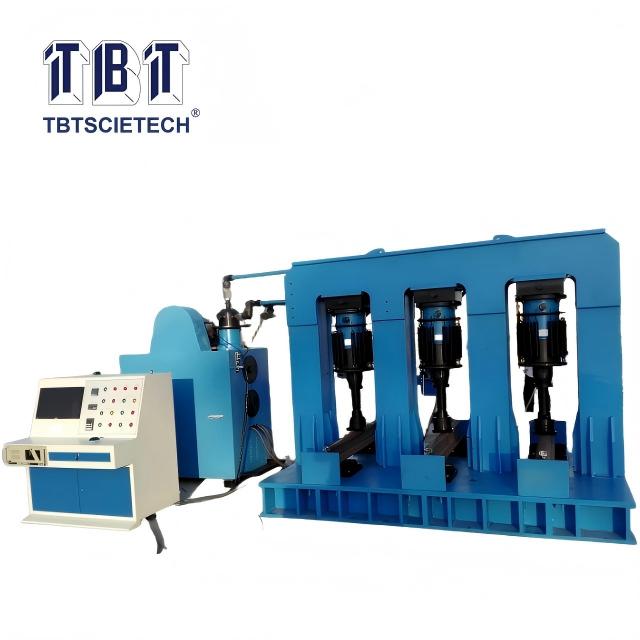

Penguji kelelahan tidur tiga stasiun domestik pertama, dengan kemampuan untuk menguji umur kelelahan pada saat yang sama dari tiga sampel per kelompok, sangat meningkatkan efisiensi pendeteksian dan mengurangi biaya pengoperasian. Ini mengadopsi kerangka pemuatan terintegrasi mandiri 3-stasiun dengan gaya, yang memiliki struktur kompak dan tapak kecil. Model ini dikembangkan sesuai dengan persyaratan teknis dan konsep desain yang diajukan oleh stasiun inspeksi konstruksi kereta api. Ini telah beroperasi terus menerus dan andal sejak lama di Akademi Ilmu Kereta Api Cina. Sekarang menjadi alat uji kelelahan umum CRCC.
Itu adalah mhanya digunakan untuk menguji sifat mekanik dan umur kelelahan komponen besar dan struktur bangunan. Mesin ini dilengkapi dengan attachment pemuatan uji yang sesuai untuk mencapai struktur beton atau baja yang khas seperti balok, kolom, pelat, rangka, bantalan, rel dan sambungan lasnya, jembatan (skala penuh), rangka baja, bantalan karet, pengencang rel Statis memuat rakitan, jangkar kawat baja, kabel, pegas cacat besar, sling, rigging, sambungan cincin, sasis mobil, as roda depan dan belakang, bogie lokomotif, rebar linting presisi berdiameter besar, struktur perkerasan jalan raya, dll. Kinerja beban dinamis tes dan uji hidup kelelahan.
Penguji kelelahan tidur tiga stasiun domestik pertama, dengan kemampuan untuk menguji umur kelelahan pada saat yang sama dari tiga sampel per kelompok, sangat meningkatkan efisiensi pendeteksian dan mengurangi biaya pengoperasian. Ini mengadopsi kerangka pemuatan terintegrasi mandiri 3-stasiun dengan gaya, yang memiliki struktur kompak dan tapak kecil. Model ini dikembangkan sesuai dengan persyaratan teknis dan konsep desain yang diajukan oleh stasiun inspeksi konstruksi kereta api. Ini telah beroperasi terus menerus dan andal sejak lama di Akademi Ilmu Kereta Api Cina. Sekarang menjadi alat uji kelelahan umum CRCC.
Itu adalah mhanya digunakan untuk menguji sifat mekanik dan umur kelelahan komponen besar dan struktur bangunan. Mesin ini dilengkapi dengan attachment pemuatan uji yang sesuai untuk mencapai struktur beton atau baja yang khas seperti balok, kolom, pelat, rangka, bantalan, rel dan sambungan lasnya, jembatan (skala penuh), rangka baja, bantalan karet, pengencang rel Statis memuat rakitan, jangkar kawat baja, kabel, pegas cacat besar, sling, rigging, sambungan cincin, sasis mobil, as roda depan dan belakang, bogie lokomotif, rebar linting presisi berdiameter besar, struktur perkerasan jalan raya, dll. Kinerja beban dinamis tes dan uji hidup kelelahan.
Terutama terdiri dari:
1 set stasiun hidrolik berdenyut
Konversi frekuensi 1 motor utama
1 sistem pengukuran dan kontrol digital penuh
1 set pengontrol konversi frekuensi, 500kN respon tinggi dan redaman rendah
3 aktuator
1 Advancesistem komputer kontrol industri teknologi
1 akuisisi data dan sistem pemrosesan
1 perangkat lunak sistem uji kelelahan berdenyut
1 set bingkai pemuatan gaya portal tiga-jenis portal dengan beban maksimum 1500kN,
Terutama terdiri dari:
1 set stasiun hidrolik berdenyut
Konversi frekuensi 1 motor utama
1 sistem pengukuran dan kontrol digital penuh
1 set pengontrol konversi frekuensi, 500kN respon tinggi dan redaman rendah
3 aktuator
1 Advancesistem komputer kontrol industri teknologi
1 akuisisi data dan sistem pemrosesan
1 perangkat lunak sistem uji kelelahan berdenyut
1 set bingkai pemuatan gaya portal tiga-jenis portal dengan beban maksimum 1500kN,
Kekuatan uji statis maksimum
| 3 * 500kN |
Kekuatan uji dinamis maksimum | 3 * 500kN |
Uji keakuratan kekuatan | ± 1% |
Fluktuasi kekuatan uji dinamis | ≤2% Fs |
Koefisien asimetri beban uji dinamis | 0.2-1.0 |
Rentang frekuensi kerja | terus menerus disesuaikan 2-8Hz |
Perpindahan berdenyut maksimum dari pasangan gesekan geser stasiun hidrolik berdenyut
| 800 ml / waktu, dapat disesuaikan tanpa langkah; struktur bantalan utama mengadopsi pasangan gesekan geser bantalan-beban, tahan aus tinggi, tahan aus; |
Kontrol kecepatan spindle | Fpengaturan kecepatan stepless elektromagnetik digital ull, akurasi kecepatan stabil 0,1%, kecepatan perubahan kecepatan 0,1%, akurasi pengukuran kecepatan 1 rpm |
Indikasi pengukuran perpindahan berdenyut | Proprietary anti-interference berdenyut perpindahan pengukuran elektromagnetik teknologi tampilan digital, kapasitas maksimum 103 |
Pengukuran dan kontrol waktu pengujian: | teknologi pengukuran anti-interferensi elektromagnetik 1 kali / revolusi, kapasitas maksimum 108 mati terprogram, penyimpanan otomatis setelah listrik mati |
pulsator daya motor utama | 22kW |
Pompa pelumas motor powergear motor | 1.5kW motor gear kecepatan tinggi |
Daya motor pompa oli bekerja | RK-38 motor pompa minyak piston radial 1.5kW |
Jumlah saluran uji kelelahan | 5, pipa dilengkapi dengan perangkat switching, yang dapat melakukan tes kelelahan simultan satu titik atau banyak titik |
** Aktuator untuk dikonsultasikan secara terpisah.
