Profilometer Permukaan Jalan (RSP)

Bagikan ke:
sharethis sharing button
Kekasaran perkerasan sebagai faktor utama beban dinamis yang berasal dari pergerakan kendaraan dapat mempercepat kerusakan perkerasan serta keausan kendaraan. Dengan menggunakan RSP, kekasaran perkerasan dapat ditentukan sebagai IRI. TBTPQL-B dikhususkan untuk menguji IRI;
  • Seri TBTPQL

  • TBTSCIETECH

Status ketersediaan:

Saat mengevaluasi kualitas jalan, Profilometer Permukaan Jalan (RSP) adalah alat penting untuk pengukuran dan analisis yang akurat. Profilometer jalan Teknologi memegang peranan penting dalam menilai kelancaran dan kerataan permukaan jalan, dengan Tes IRI untuk jalan raya menjadi metode standar untuk tujuan ini. Profilometri permukaan memastikan bahwa jalan memenuhi standar keselamatan dan kenyamanan dengan mengukur ketidakteraturan permukaan. Di Tiongkok, RSP teknologi maju, dengan terdepan produsen profilometer permukaan menawarkan instrumen presisi tinggi untuk efektif uji kerataan permukaan. Ini profilometer permukaan jalan perangkat merupakan bagian integral untuk melakukan Tes IRI untuk aspal, menyediakan data penting untuk meningkatkan kualitas jalan. Apakah Anda mencari yang memiliki reputasi baik perusahaan RSP atau dapat diandalkan profiler permukaan jalan teknologi, keahlian pabrikan Cina memastikan Anda menerima peralatan canggih untuk analisis permukaan jalan yang akurat dan efisien.


Kekasaran perkerasan sebagai faktor utama beban dinamis yang berasal dari pergerakan kendaraan dapat mempercepat kerusakan perkerasan serta keausan kendaraan. Dengan menggunakan RSP, kekasaran perkerasan dapat ditentukan sebagai IRI. TBTPQL-B dikhususkan untuk menguji IRI;



Selain IRI, RSP berbeda  modular dapat digunakan untuk mengukur parameter perkerasan lainnya, seperti SMTD/MPD, RUT, dll. yang dapat dilakukan oleh model TBTPQL-A/C/D kami.

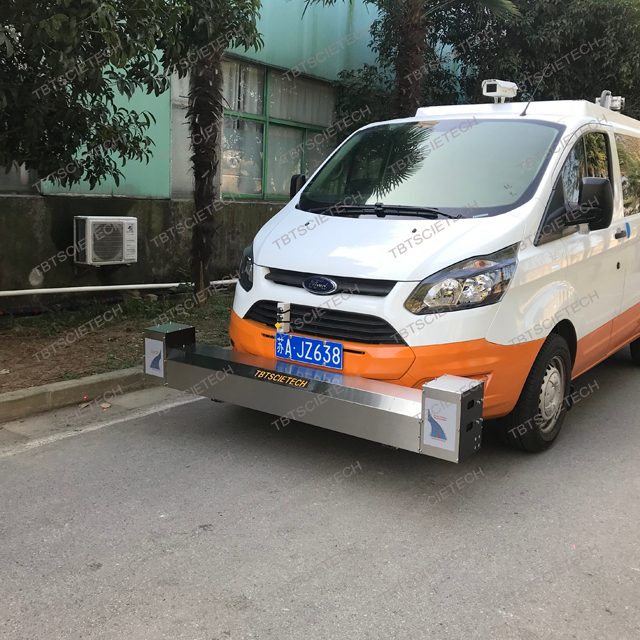

Seri TBTPQL Profiler Permukaan Jalan(RSP)  mengadopsi sensor laser dan kombinasi akselerometer untuk mengukur profil memanjang; Itu sebuah  alat pengukur yang real-time dan kontinyu untuk mengumpulkan data kondisi perkerasan.

Ini adalah alat pengukur kontinu waktu nyata yang dipasang di bagian depan kendaraan, pemasangan dan pengoperasian yang mudah;



Seri TBTPQL Profiler Permukaan Jalan(RSP) dapat dilengkapi dengan perangkat untuk mewujudkan pengukuran kerusakan jalan seperti deteksi retakan (LCMS).


1.  sistem modular,  mudah untuk pemeliharaan;

2.  Pengumpulan data waktu nyata untuk IRI, σ, RN, RQI, SMTD/MPD, RUT, kecepatan, dll.

3.  Pengujian pada kecepatan lalu lintas memungkinkan pengukuran lebih cepat dan menghemat waktu;

4.  Tampilan grafik waktu nyata;

5.  Mengadopsi sensor yang diimpor  dan akselerometer

6. Lebar jalur penutup 3500mm

7.  Sesuai dengan pembuatan profil ASTM E950 Kelas 1;

8. Beradaptasi dengan perangkat lunak analisis pihak ketiga seperti ProVal

9. Dengan GPS bawaan, dapatkan koordinat secara real time (untuk model TBTPQL-A/D/F)

10.Dengan DMI terpasang di roda belakang, mudah untuk mensurvei jarak;

11. Sensor laser  dapat diperpanjang ke atas  hingga 17pcs dan min. hingga 7 buah;



NHai.



Keterangan



Spesifikasi



1

Proyek pengujian

IRI, RN, SMTD(MPD)

2

Laser(IR/KEBIASAAN)

Riftek (dari Republik Belarus)


frekuensi

9.4kHz

Jarak bebas ke tanah

375/745mm

Rentang pengukuran

±250/500mm

resolusi

0,05mm

Tingkat perlindungan

IP 67

ketepatan

0,5 mm

3

SMTD  laser

KUNCI


Jarak bebas ke tanah

400mm

Frekuensi respons

20kHZ

Rentang pengukuran

±100mm

resolusi

0.01mm

Tingkat perlindungan

IP 67

Linearitas

±0.05%  FS

4

Komunikasi

Antarmuka Ethernet

5

Sensor akselerasi

Lance (dari AS)


Rentang pengukuran

±10g

resolusi

0.00004g

frekuensi

0.77700Hz

6

Sensor jarak

Termasuk


Jumlah pulsa

2048pulsa/putaran

Tingkat perlindungan

IP67

Akurasi pengukuran

±0,5m/km

7

Interval pengambilan sampel

≥1mm

8

Akurasi pengujian bagian vertikal

0,5 mm

9

Panjang gelombang bagian vertikal

1.2mm30m

10

jangkauan IR

020m/km

11

resolusi IR

0.01m/km

12

resolusi SMTD

0,01mm

13

Akurasi SMTD

0,05mm

14

Rentang pengujian lintasan roda

0200mm

15

Resolusi pengujian lintasan roda  (Akurasi kedalaman Rut)

0,1 mm

16

Lebar jalur penampang

3500mm

17

Ukuran

Bagian dasar: 1,6m

Bagian yang dapat dilepas: 164mm

18

Kecepatan pengujian



IR

20~100km/jam

SMTD

0~70km/jam

Jalur roda

0~100km/jam
