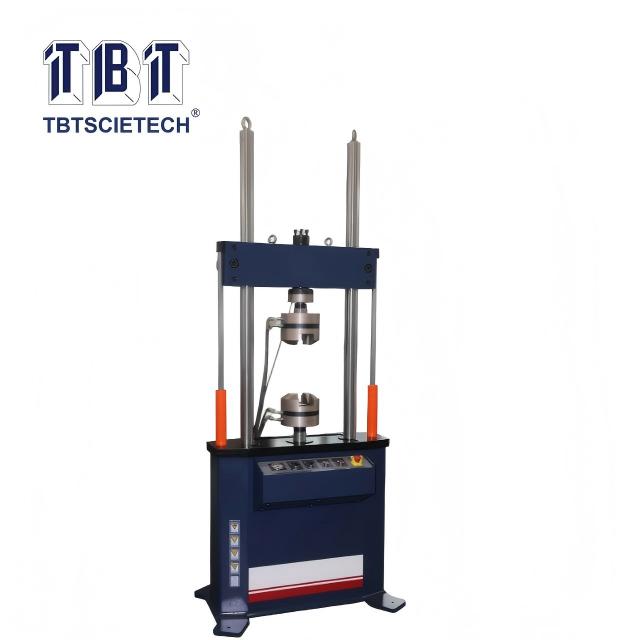

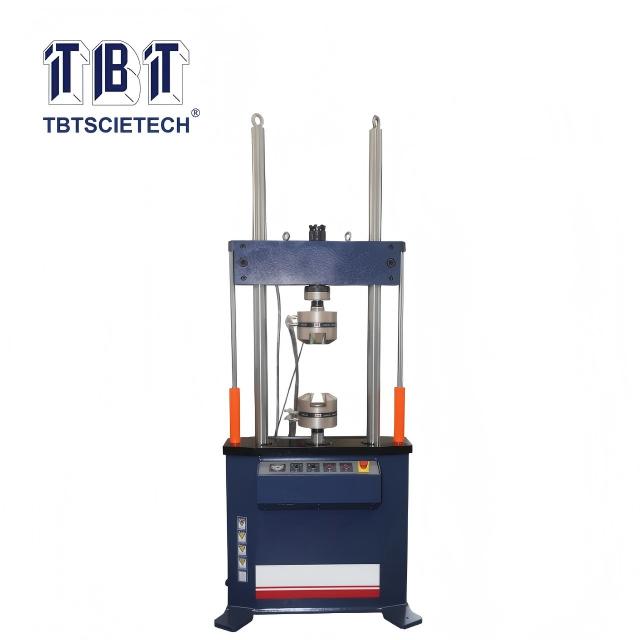

Mesin sistem pengujian statis dan kelelahan dinamis hidrolik

Sistem kontrol servo loop tertutup  yang  terdiri dari pengontrol listrik, katup servo, sensor  pemuatan , sensor perpindahan, ekstensometer, dan komputer ,  dapat secara otomatis mengontrol proses pengujian  secara akurat , secara otomatis mengukur parameter pengujian seperti  gaya pengujian , perpindahan, deformasi, torsi, dan sudut  , dll.  .

Mesin pengujian dapat mencapai  sinu idal, -gelombang segitiga , gelombang persegi, -gelombang gigi gergaji, gelombang gigi negatif , gelombang pulsa -dan bentuk gelombang lainnya, dapat melakukan uji kelelahan tarik, kompresi, tekukan, siklus rendah &  siklus lingkungan tinggi . Ruang  dapat dikonfigurasi untuk melakukan  uji simulasi lingkungan pada suhu berbeda .

Pengoperasian mesin kepala silang pengujian fleksibel  & nyaman .  Pengangkatan , penguncian, dan penjepitan sampel  semuanya dioperasikan dengan  tombol . Berkat teknologi  pemuatan servo hidraulik yang canggih ,  sensor pemuatan dinamis  presisi tinggi , atau sensor perpindahan magnetostriktif resolusi tinggi  , alat berat ini memastikan gaya  pengujian dan perpindahan secara  otomatis. Pengukuran yang sepenuhnya & sistem kontrol digital  memungkinkan  kontrol PID  untuk  gaya , deformasi, dan perpindahan, dan pencapaian peralihan yang lancar  di antara satu sama lain . Perangkat lunak pengujian  dijalankan di bawah  WIN DOWS XP / W in7  dengan kemampuan  pemrosesan data yang kuat , dapat secara otomatis menyimpan, menampilkan dan mencetak kondisi dan hasil pengujian.

Standar relatif:

GB/T 2611-2007, GB/T16825.1-2008,  GB/T 16826-2008, JB/T 8612-1997, JB9397-2002, GB/T 3075-2008, GB/T15248-2008, GB/T21143-2007, HG／T 2067-1991, ASTM E399－09, ASTM E1820 2001.

Spesifikasi Utama:

Spesifikasi standar  : 1, rangka
pemuatan  2 kolom  ,  kolom  berlapis krom keras &  dipoles, dengan jarak kolom 555mm  dan diameter kolom 75mm.
2, Cross-head atas adalah penguncian  pengangkatan yang dikontrol secara hidrolik  &  .  Ruang  pengujian vertikal maksimum  adalah  800mm (dapat diperluas 1000mm).
3,  Tinggi meja operasi: 8 40mm.
4, Kekakuan rangka: 3×108 N/m

Konfigurasi :

1. Rangka pemuatan 2 atau 4 kolom yang tebal dan kokoh .
2. -Sumber daya senyap bertekanan konstan yang cerdas .
3. Sistem kontrol  dinamis & statis al dynam  digit penuh .
4. Dialog manusia -mesin dalam bahasa Inggris dengan perangkat lunak aplikasi pengoperasian komputer yang lebih rendah.
5. Komputer industri Advantech  dengan  printer ter .
6. Terkait  aksesoris .

Detail Aktuator Servo  :
1, Maks.  kekuatan uji: cocok  dengan masing-masing model no.
2, Stroke maks .  : ± 100mm (total stroke 200mm)
3,  Aktuator servo dinamis khusus yang cocok untuk pengujian dinamis &  statis.
4, batang piston ganda. batang piston Permukaan diperlakukan  dengan  proses khusus  untuk mendapatkan efek penyelesaian tinggi  yang cocok untuk pengujian dinamis jangka panjang.

5, Unit penyegelan berkecepatan tinggi (Servo Gly Ring Jerman, Ster Seal)  digunakan untuk menyegel piston &  silinder, batang piston &  ujung c over. Manfaat dari dukungan cincin berlabuh semut  tahan aus berkecepatan tinggi (Jerman)  , aktuator  mendapatkan  kekakuan yang baik dan ketahanan yang kuat terhadap pencarian arah.

6, Dengan  sensor perpindahan bawaan , katup servo draulik elektro-hy eksternal & sensor  pemuatan  , terdapat 2  loop kontrol loop tertutup untuk pemuatan dan  perpindahan.
7, Sensor pemuatan  berada di  atas  batang piston, dan dilengkapi dengan cincin pratekan , yang sepenuhnya memastikan keandalan  keamanan sambungan  &  untuk  uji dinamis 8 .
, Peredam kejut hidraulik dipasang  pada posisi batas  amplitudo aktuator untuk menghindari kerusakan akibat kehabisan kendali.

Detail sensor:

1,  Sensor pemuatan: Diimpor dari AS untuk  ketegangan & kompresi kelelahan dua arah, maks.  memuat  ±350kN, dengan  daya dukung beban berlebih 150%. Dikoordinasikan dengan sistem kontrol, kesalahan indikasi ±1%. Sensor  dikalibrasi sebelum meninggalkan pabrik.

2, Sensor perpindahan: Diimpor dari AS, sensor perpindahan non-kontak histeresis magnetik,    jangkauan efektif (perpindahan maks.  ) ±100mm, terkoordinasi dengan sistem kontrol, kesalahan indikasi: ±0,5%FS. Sensor  dikalibrasi sebelum meninggalkan pabrik.

3, Katup servo: diimpor dari AS, katup ganda paralel  digunakan  untuk aktuator 300KN, aliran katup tunggal 63L/mnt, tekanan 21Mpa, aliran total 120L/mnt  untuk katup ganda. Katup servo  dipasang pada blok pemasangan untuk diintegrasikan dengan aktuator.

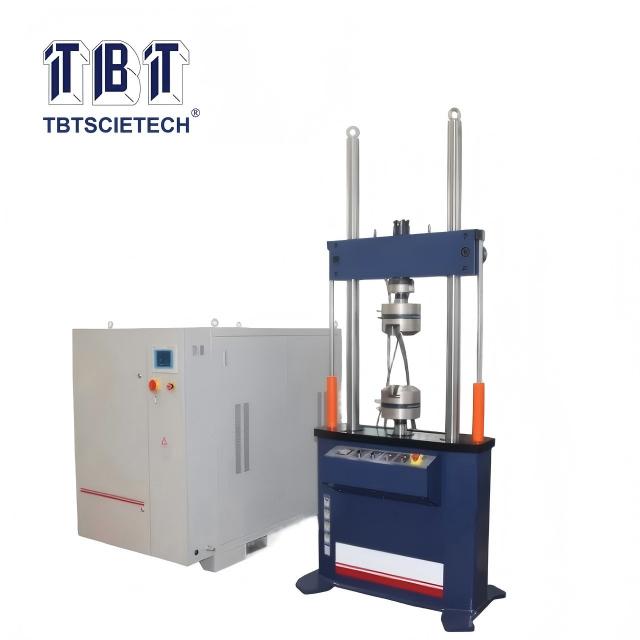

Sumber daya servo tekanan konstan

1, tekanan konstan  Stasiun pompa servo  dipasang di ruang pompa  , oli hidrolik dialirkan dekat ke  mesin utama  melalui pipa, dihubungkan ke aktuator servo melalui saluran selang-pemisah oli-selang.
2, Stasiun pompa adalah stasiun pompa standar  yang dirancang secara modular  . Secara teoritis, ini dapat dialirkan ke stasiun pompa besar dengan  aliran apa pun, sehingga memiliki skalabilitas yang baik dan penggunaan yang fleksibel.

3, Total aliran 42L/menit, tekanan 21Mpa.  (Dapat disesuaikan sesuai dengan  persyaratan  pengujian )
4, Daya totalnya adalah 22kW, 380V, tiga fase, 50hz, AC.
5, Stasiun pompa dirancang &  diproduksi sesuai dengan desain modular standar, dilengkapi dengan modul penstabil tegangan relai, dihubungkan  dengan aktuator.
6, Stasiun pompa terdiri dari pompa oli, motor,  grup katup pengalih tekanan tinggi & rendah, akumulator, filter oli, tangki oli  dan sistem perpipaan, dll.

7, Ada 3 tahap untuk sistem filtrasi: moncong hisap pompa oli dengan  akurasi 100μ, outlet sumber oli  3μ, modul pengatur tegangan relai  3μ  .

8, Pompa oli adalah  pompa roda gigi internal  dari Telford Jerman, yang mengadopsi transmisi penyatuan roda gigi internal yang rumit  dengan  kebisingan rendah  dan daya tahan yang sangat baik serta umur yang panjang.

9, Motor pompa oli dilengkapi dengan alat peredam getaran (damping pad) untuk meredam getaran dan kebisingan.
10, Mengadopsi  kelompok katup saklar tekanan tinggi & rendah untuk memulai dan menghentikan sistem hidrolik. 11,
Tangki  oli servo standar tertutup sepenuhnya  dengan  volume tidak kurang dari 260L, memiliki fungsi pengukuran suhu, penyaringan udara, dan tampilan level oli.
