Rutting dini, keretakan termal, dan kegagalan struktural yang parah pada perkerasan sering kali disebabkan oleh perbedaan mikroskopis dalam bahan pengikat aspal atau desain campuran. Direktur QA/QC dan manajer laboratorium menghadapi tekanan besar untuk menyeimbangkan kepatuhan terhadap peraturan yang ketat dengan hasil pengujian yang tinggi. Memenuhi tuntutan ini memerlukan instrumen presisi yang menghilangkan bias operator dan menghasilkan data yang dapat diulang.
Pemilihan peralatan yang dibuat khusus dan sangat terkalibrasi memastikan penilaian kinerja yang akurat, validasi campuran, dan verifikasi kepadatan lapangan. Setiap fase rekayasa perkerasan bergantung pada data yang dapat dipertahankan secara struktural. Mulai dari mengevaluasi semen aspal cair hingga memverifikasi lapisan akhir yang dipadatkan, instrumen yang tepat mencegah material yang cacat mencapai lokasi kerja. Panduan ini merinci peralatan penting yang diperlukan untuk membangun laboratorium bahan perkerasan yang sepenuhnya patuh dan sangat efisien.
Kepatuhan Tidak Dapat Dinegosiasikan: Semua peralatan yang dipilih untuk pengujian aspal harus benar-benar mematuhi spesifikasi ASTM, AASHTO, dan DOT lokal saat ini untuk memastikan data dapat dipertahankan secara hukum dan struktural.

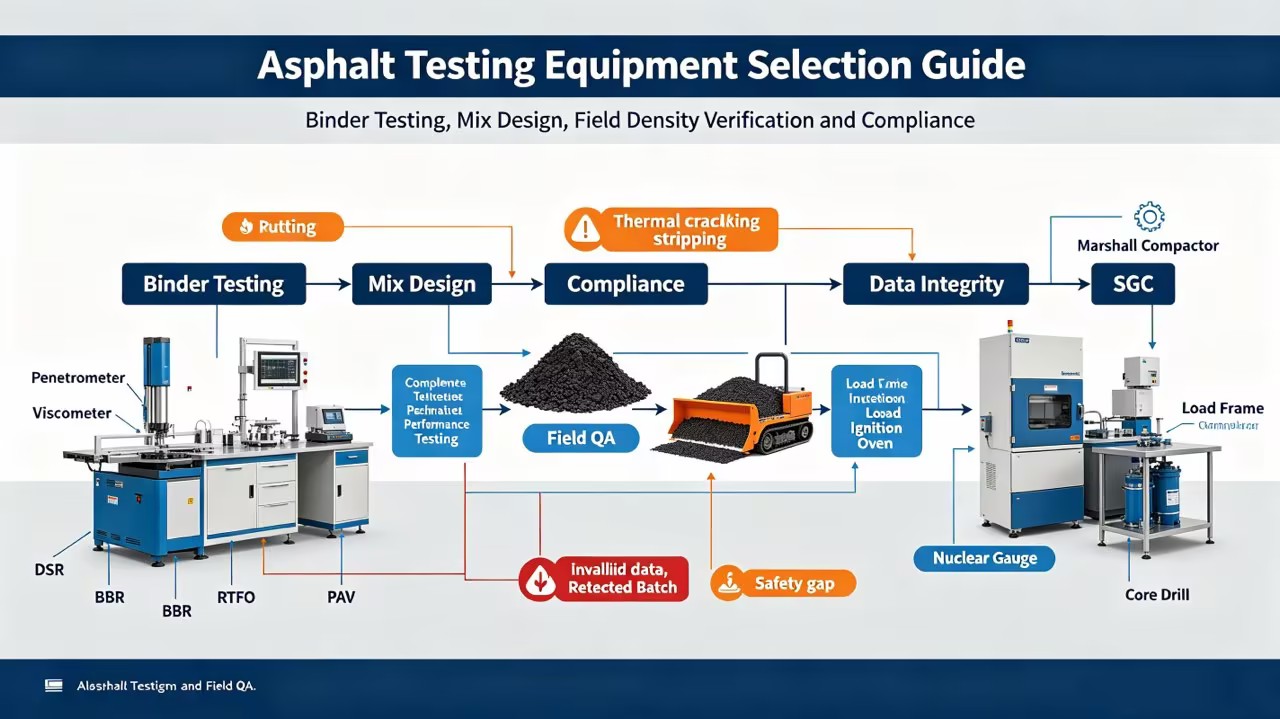

Kategorisasi berdasarkan Fungsi: Lab yang lengkap memerlukan rangkaian peralatan yang berbeda untuk Pengujian Pengikat Aspal (penilaian kinerja, viskositas), Desain Campuran Aspal (pencampuran, pemadatan, kekuatan, ekstraksi pengikat), dan Pengambilan Sampel Lapangan.
Integritas Data Dibandingkan Biaya Dasar: Berinvestasi dalam sistem akuisisi data otomatis dan kerangka beban presisi tinggi mengurangi kesalahan operator dan tanggung jawab jangka panjang.
Daftar isi
Pengujian perkerasan membantu laboratorium memastikan kualitas campuran aspal, mengevaluasi kinerja pada suhu dan kondisi lalu lintas yang berbeda, dan mencegah masalah material sebelum konstruksi. Peralatan yang andal harus memberikan hasil yang konsisten, mendukung pengujian sampel yang efisien, dan memelihara catatan digital yang akurat untuk inspeksi DOT. Kalibrasi yang tepat dan pemeliharaan rutin juga penting karena peralatan yang tidak akurat dapat memberikan hasil yang tidak dapat diandalkan, menyebabkan penolakan material, dan menunda proyek pengerasan jalan.

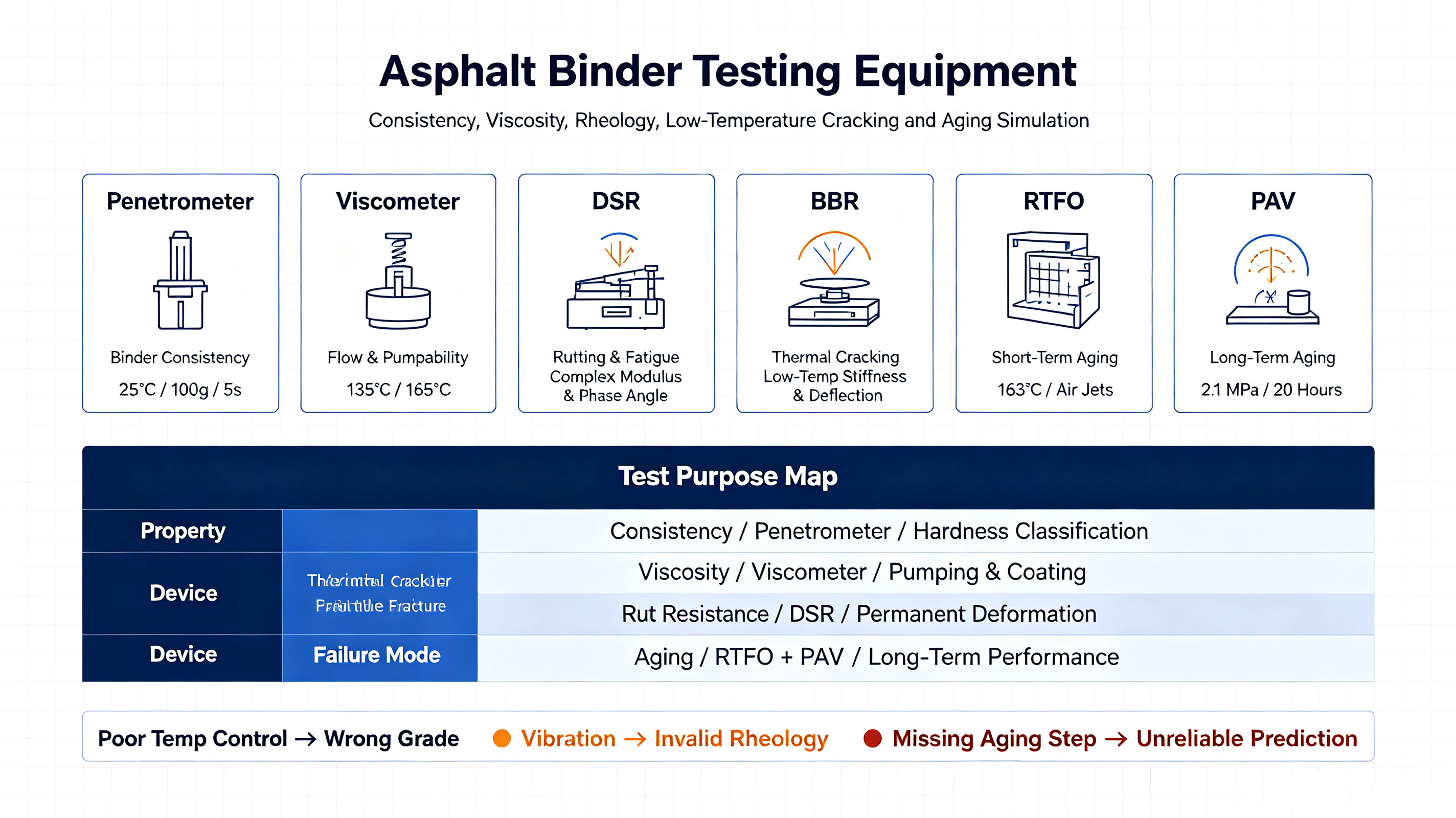

Penetrometer mengukur konsistensi dan kekerasan pengikat aspal dengan mengukur seberapa jauh jarum standar menembus sampel dalam kondisi terkendali. Viskometer mengukur seberapa mudah pengikat aspal mengalir pada suhu tinggi, membantu menentukan kondisi pencampuran dan pemompaan yang sesuai. Kontrol suhu yang akurat penting untuk kedua pengujian karena perubahan suhu dapat mempengaruhi hasil secara signifikan.
Dynamic Shear Rheometers (DSR) mencirikan perilaku elastis dan kental dari bahan pengikat pada suhu tinggi dan menengah. Hal ini menjadi landasan sistem Superpave Performance Grading (PG). DSR menempatkan sampel tipis pengikat di antara dua pelat paralel yang berosilasi, biasanya berdiameter 8mm atau 25mm. Dengan mengukur modulus geser kompleks dan sudut fasa, para insinyur memperkirakan ketahanan perkerasan terhadap alur dan retak lelah. Berinvestasi pada peralatan pengujian aspal yang andal seperti DSR modern memastikan penilaian PG yang akurat untuk desain campuran dengan lalu lintas tinggi.
Bending Beam Rheometers (BBR) mengukur kekakuan suhu rendah dan sifat relaksasi. Saat suhu turun, aspal menjadi rapuh dan rentan retak melintang. BBR menerapkan beban tempat duduk yang konstan, diikuti dengan beban uji utama, pada balok aspal persegi panjang kecil yang direndam dalam bak cairan dingin etanol atau metanol. Ini mengukur berapa banyak sinar yang dibelokkan selama periode 240 detik. Data ini secara akurat memprediksi kerentanan pengikat terhadap keretakan termal selama kondisi musim dingin yang keras.
Penerapan rheometer memerlukan kontrol lingkungan yang ketat. Instrumen ini sangat sensitif terhadap getaran eksternal. Laboratorium harus memasangnya di bangku granit yang berat dan tahan getaran. Bahkan lalu lintas pejalan kaki atau alat berat di dekatnya dapat mengganggu pengukuran mikroskopis yang dilakukan oleh pelat osilasi atau transduser defleksi.
Penguji titik nyala mengukur suhu di mana uap pengikat aspal dapat menyala, membantu menentukan kondisi pemanasan yang aman selama penyimpanan dan produksi. Rolling Thin Film Oven (RTFO) menyimulasikan penuaan bahan pengikat jangka pendek selama pencampuran dan pengaspalan aspal, sedangkan Pressure Aging Vessel (PAV) menyimulasikan penuaan jangka panjang setelah bertahun-tahun digunakan pada perkerasan jalan. Bersama-sama, pengujian ini membantu laboratorium mengevaluasi keamanan pengikat dan kinerja jangka panjang.
Peralatan Simulasi Penuaan | Fase Simulasi | Kondisi Pengoperasian | Tujuan Utama |
|---|---|---|---|
Rolling Thin Film Oven (RTFO) | Penuaan Jangka Pendek | 163°C, kereta berputar, jet udara | Meniru penuaan selama pencampuran tanaman dan penempatan lapangan |
Bejana Penuaan Tekanan (PAV) | Penuaan Jangka Panjang | 90-110°C, tekanan 2,1 MPa, 20 jam | Meniru penuaan oksidatif selama 5-10 tahun |
Oven Degassing Vakum (VDO) | Persiapan Pasca PAV | 170°C, tekanan absolut 15 kPa | Menghilangkan gelembung udara yang terperangkap dari pengikat berumur PAV sebelum pengujian |
Mixer aspal laboratorium menggabungkan agregat yang dipanaskan dan pengikat aspal untuk menyiapkan sampel uji yang konsisten. Mixer tugas berat dirancang untuk menangani suhu tinggi dan material aspal tebal yang digunakan dalam pengujian laboratorium. Mangkuk berpemanas atau sistem pemanas membantu menjaga suhu pencampuran yang benar, memungkinkan bahan pengikat melapisi agregat secara merata dan menghasilkan sampel yang andal untuk pengujian campuran aspal lebih lanjut.
Superpave Gyratory Compactors (SGC) memadatkan sampel aspal menggunakan tekanan dan rotasi untuk mensimulasikan pemadatan roller lapangan, sedangkan Marshall Compactor menggunakan tumbukan berulang untuk menyiapkan sampel untuk pengujian Marshall tradisional. Pemadat otomatis dapat meningkatkan efisiensi pengujian, mengurangi upaya operator, dan mencatat data pemadatan secara otomatis, membantu laboratorium menghasilkan sampel uji yang lebih konsisten.
Uji Beras menentukan berat jenis maksimum teoritis (Gmm) dari campuran pengerasan jalan yang tidak dipadatkan. Metrik ini mewakili kepadatan absolut campuran jika tidak terdapat rongga udara. Ini berfungsi sebagai nilai dasar dasar yang digunakan untuk menghitung kandungan rongga udara (Va), rongga dalam agregat mineral (VMA), dan persentase pemadatan perkerasan akhir.
Melaksanakan Uji Beras memerlukan urutan operasi tertentu dan komponen khusus:
Teknisi memisahkan sampel aspal yang belum dipadatkan, memastikan tidak ada agregat halus yang menggumpal.
Sampel ditempatkan ke dalam piknometer vakum tugas berat dan direndam dalam air.
Sebuah pompa vakum berkapasitas tinggi memberikan tekanan sisa yang ketat sebesar 27,5 mm Hg ke piknometer.
Sebuah meja bergetar secara mekanis menggerakkan piknometer selama tepat 15 menit untuk melepaskan semua gelembung udara yang terperangkap dari matriks agregat.
Teknisi menggunakan manometer tekanan sisa untuk memverifikasi tingkat vakum tetap konstan selama fase pengadukan.
Setelah ruang hampa dilepaskan, piknometer direndam dalam penangas air yang bersirkulasi untuk menstabilkan suhu sebelum penimbangan akhir di bawah air.
Rangka beban mengukur kekuatan dan deformasi sampel aspal yang dipadatkan. Mereka dapat digunakan untuk pengujian Marshall Stability and Flow, Indirect Tensile (IDT), Semi-Circular Bend (SCB), dan Moisture Susceptibility (TSR) untuk mengevaluasi ketahanan terhadap alur, retak, dan kerusakan akibat kelembaban. Kerangka beban modern menggunakan kontrol otomatis untuk mempertahankan tingkat pemuatan yang konsisten, membantu laboratorium mencapai hasil pengujian yang andal dan dapat diulang.

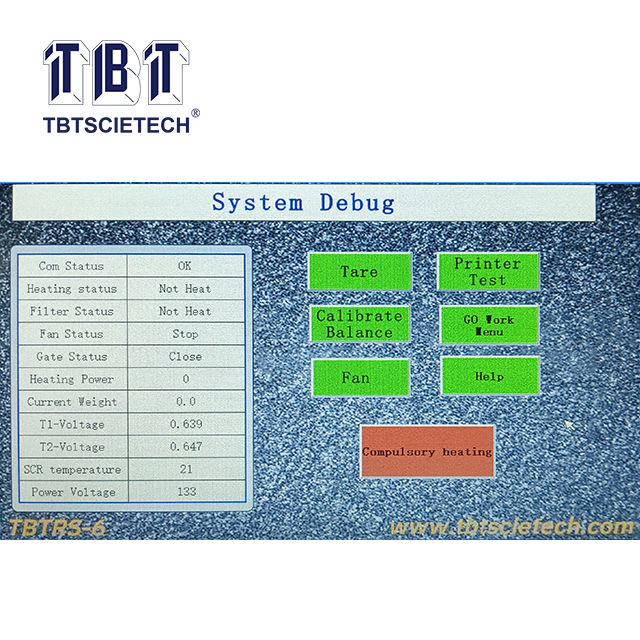

Oven Pengapian, yang biasa dikenal dengan tungku NCAT, menentukan kandungan pengikat aspal dengan cepat dan bersih. Teknisi menimbang sampel campuran dan menempatkannya ke dalam ruang tungku. Panas ekstrem, biasanya 538°C (1000°F), membakar aspal cair, sehingga hanya menyisakan agregat kosong. Tungku terus menimbang sampel selama penyalaan menggunakan skala internal dengan resolusi 0,1g. Penurunan berat badan berkorelasi langsung dengan kandungan pengikat. Metode ini menghilangkan kebutuhan akan pelarut kimia berbahaya.
Ekstraktor sentrifugasi mewakili metode ekstraksi berbasis pelarut tradisional. Teknisi merendam campuran dalam pelarut, biasanya trikloretilen atau d-limonena, untuk melarutkan bahan pengikat. Centrifuge berputar dengan kecepatan tinggi, memaksa pelarut yang mengandung pengikat keluar melalui cincin filter. Meskipun efektif untuk memulihkan bahan pengikat untuk pengujian lebih lanjut, metode ini menimbulkan dampak buruk terhadap lingkungan dan keselamatan akibat asap beracun dan pembuangan limbah berbahaya. Mengupgrade ke modern untuk Pengujian Aspal Peralatan sering kali berarti beralih dari proses yang banyak menggunakan pelarut.
Ventilasi yang baik adalah wajib untuk kedua metode. Oven pengapian menghasilkan asap dan gas buang yang harus dialirkan langsung ke luar laboratorium melalui saluran bersuhu tinggi. Selain itu, teknisi harus menetapkan faktor koreksi internal saat menggunakan oven pengapian. Jenis agregat tertentu, terutama batugamping lunak, kehilangan massanya bila terkena panas ekstrem. Faktor koreksi memastikan perincian agregat ini tidak dicatat secara salah sebagai konten pengikat.
Alat pengukur kepadatan nuklir dan non-nuklir digunakan untuk mengukur kepadatan perkerasan aspal di lapangan dengan cepat. Alat pengukur nuklir menggunakan sumber radioaktif untuk memberikan pembacaan kepadatan secara langsung, sedangkan alat pengukur non-nuklir menggunakan teknologi elektromagnetik dan tidak memerlukan izin radiasi. Kedua metode ini membantu kru pengerasan jalan memantau pemadatan, namun alat pengukur non-nuklir biasanya memerlukan kalibrasi terhadap sampel inti untuk memberikan hasil yang dapat diandalkan.
Bor inti mengumpulkan sampel aspal dari perkerasan jadi untuk pengujian laboratorium mengenai kepadatan, ketebalan, dan rongga udara. Bit inti berujung berlian biasanya digunakan untuk memotong sampel dengan rapi, sementara sistem pendingin air membantu mencegah panas berlebih selama pengeboran. Setelah pengumpulan, gergaji trotoar dapat memotong inti sesuai ukuran yang diperlukan untuk pengujian laboratorium lebih lanjut.
Oven dengan aliran paksa memberikan suhu yang stabil dan seragam untuk mengeringkan agregat, mengkondisikan campuran aspal, dan memanaskan sampel. Pemisah sampel membagi material agregat atau aspal menjadi sampel yang lebih kecil dan representatif, membantu mencegah pemisahan material dan meningkatkan konsistensi pengujian. Bersama-sama, alat-alat ini mendukung persiapan sampel yang andal sebelum pengujian laboratorium.
Timbangan presisi berkapasitas tinggi merupakan dasar pengujian volumetrik. Mereka harus menangani sampel yang berat, seringkali hingga 15 kilogram, dengan tetap menjaga akurasi hingga sepersepuluh atau seperseratus gram. Kemampuan penimbangan under-hook sangat diperlukan. Hal ini memungkinkan teknisi untuk menangguhkan keranjang berisi aspal yang dipadatkan atau campuran yang tidak dipadatkan dalam tangki air yang ditempatkan di bawah timbangan untuk menentukan berat jenis maksimum dan berat jenis maksimum teoritis.
Sirkulasi penangas air menjaga suhu spesimen tetap tepat sebelum pengujian. Baik mengkondisikan pil Marshall pada suhu 60°C atau mendinginkan sampel penetrasi pada suhu 25°C, penangas air harus memberikan stabilitas termal yang mutlak. Pompa sirkulasi terintegrasi mencegah stratifikasi suhu, memastikan air di dasar tangki memiliki suhu yang sama persis dengan air di permukaan.
Memverifikasi bahwa peralatan memenuhi atau melampaui metode pengujian tertentu adalah langkah pertama dalam pengadaan. Peralatan harus secara eksplisit mematuhi standar seperti ASTM D6927 untuk stabilitas Marshall, AASHTO T 312 untuk pemadatan gyratory, dan standar EN yang relevan untuk pasar Eropa. Produsen harus memberikan sertifikat kepatuhan yang merinci geometri, toleransi, dan parameter pemuatan yang tepat yang dipenuhi alat berat mereka.
Laboratorium harus benar-benar menghindari pembelian peralatan khusus yang menyimpang dari geometri pengujian standar. Data yang dihasilkan dari peralatan non-standar tidak dapat dipertahankan secara hukum. Jika timbul perselisihan mengenai kualitas perkerasan jalan, hanya data yang dihasilkan dari peralatan yang sepenuhnya memenuhi standar dan memenuhi standar yang akan diterima di arbitrase atau pengadilan.
Menyesuaikan kapasitas peralatan dengan volume sampel harian laboratorium akan mencegah kemacetan operasional. Laboratorium produksi bervolume tinggi memerlukan oven dengan aliran paksa berkapasitas besar, beberapa pemadat gyratory, dan planetary mixer berukuran besar untuk mengimbangi produksi pabrik yang berkelanjutan. Sebaliknya, laboratorium konsultasi kecil mungkin memprioritaskan kerangka beban serbaguna dan multi-fungsi dibandingkan volume keluaran.
Jejak fisik dan persyaratan utilitas menentukan kelayakan pemasangan. Mesin pengujian berat memerlukan infrastruktur yang signifikan. Oven pengapian memerlukan ventilasi pembuangan khusus melalui atap. Rangka beban yang besar memerlukan rangkaian listrik dengan arus listrik yang tinggi. Pompa vakum memerlukan saluran khusus dan perangkap kelembapan. Manajer fasilitas harus memetakan kebutuhan utilitas ini sebelum menyelesaikan pembelian peralatan apa pun untuk memastikan bangunan dapat menopang mesin dengan aman.
Transisi dari dial analog ke transduser digital secara mendasar meningkatkan integritas data. Pengukur dial manual mengharuskan teknisi untuk menafsirkan jarum bergerak secara visual, sehingga menimbulkan kesalahan manusia dan bias. Sel beban digital dan transformator diferensial variabel linier (LVDT) menangkap pengukuran pada interval mikrodetik, sehingga memberikan catatan pengujian yang sangat akurat dan obyektif.
Ekspor data otomatis ke Sistem Manajemen Informasi Laboratorium (LIMS) menyederhanakan operasi. Perangkat lunak terintegrasi menghilangkan kesalahan transkripsi manual. Saat pengujian selesai, mesin mengirimkan data langsung ke database pusat. Hal ini menciptakan jejak audit yang tidak dapat diubah, sehingga sangat menyederhanakan audit DOT dan tinjauan kualitas internal.
Peralatan yang tidak dikalibrasi menyebabkan data tidak valid. Jika rangka beban memberikan gaya yang terlalu besar, atau oven bekerja terlalu panas, nilai pengujian yang dihasilkan akan salah menghasilkan material yang baik atau melewati material yang cacat. Hal ini mengakibatkan kegagalan sampel kemahiran selama audit akreditasi dan potensi sengketa hukum mengenai kualitas perkerasan jalan.
Untuk mengurangi risiko ini memerlukan kepatuhan yang ketat terhadap jadwal kalibrasi. Laboratorium harus menggunakan layanan kalibrasi pihak ketiga yang terakreditasi ISO 17025 untuk memverifikasi sel beban, pemeriksaan suhu, dan toleransi dimensi setiap tahunnya. Selain itu, teknisi harus rutin mengganti suku cadang yang aus. Cetakan pemadat kehilangan toleransi diameter dalamnya seiring waktu karena sifat agregat yang abrasif. Spindel rheometer tergores. Oli pompa vakum rusak. Penggantian proaktif mencegah penyimpangan mekanis.
Pengujian aspal menimbulkan bahaya fisik yang signifikan. Teknisi menangani agregat yang dipanaskan hingga 160°C. Mereka mengangkat cetakan pemadatan baja berat berulang kali sepanjang hari. Mereka bekerja di dekat asap berbahaya dari bahan pengikat dan pelarut. Teknisi lapangan mengoperasikan peralatan yang mengandung isotop radioaktif.
Pelatihan keselamatan yang komprehensif adalah wajib. Fasilitas harus memberikan sertifikasi khusus untuk operator pengukur nuklir, memastikan kepatuhan yang ketat terhadap protokol keselamatan radiasi. Alat bantu pengangkatan yang ergonomis, seperti ekstraktor cetakan dan sistem hoist, melindungi teknisi dari cedera regangan yang berulang. Peralatan pelindung diri yang tepat, termasuk sarung tangan termal, celemek tugas berat, dan pelindung wajah, harus diterapkan secara ketat selama semua prosedur pencampuran dan ekstraksi.
Audit volume pengujian harian Anda saat ini untuk mengidentifikasi hambatan alur kerja tertentu dalam proses pemadatan atau ekstraksi Anda.
Tinjau perubahan spesifikasi DOT yang akan datang untuk memastikan peralatan baru memenuhi persyaratan peraturan di masa depan untuk pengujian kinerja.
Minta demonstrasi teknis dari produsen terkemuka untuk mengevaluasi kegunaan perangkat lunak, kemampuan ekspor data, dan kualitas pembuatan mesin.
Verifikasi semua persyaratan utilitas fasilitas, termasuk sirkuit listrik arus listrik tinggi dan ventilasi pembuangan suhu tinggi, sebelum pengadaan.
Tetapkan pemeliharaan preventif yang ketat dan jadwal kalibrasi ISO 17025 untuk semua rangka beban, oven, dan timbangan yang baru diperoleh.
J: Pengujian pengikat mengevaluasi sifat fisik semen aspal cair saja, dengan fokus pada viskositas, elastisitas, dan karakteristik penuaan. Pengujian campuran mengevaluasi kinerja gabungan pengikat dan agregat, mengukur parameter seperti kepadatan pemadatan, rongga udara, dan kekuatan struktural.
J: Tungku pengapian NCAT menghilangkan kebutuhan akan pelarut kimia beracun seperti trikloroetilen. Metode ini menggunakan panas ekstrem untuk membakar bahan pengikat dari agregat, sehingga menghasilkan metode yang lebih cepat, aman, dan ramah lingkungan untuk menentukan kadar aspal.
J: Superpave Gyratory Compactor dan Marshall impact compactor harus menjalani kalibrasi penuh setidaknya setiap tahun. Hal ini termasuk memverifikasi sudut girasi, tekanan konsolidasi, kecepatan rotasi, dan toleransi dimensi cetakan baja menggunakan kit kalibrasi khusus.
A: RTFO mensimulasikan penuaan jangka pendek yang dialami aspal cair selama pencampuran di pabrik panas dan penempatan di jalan raya. Hal ini membuat bahan pengikat terkena panas dan pancaran udara, sehingga memungkinkan para insinyur untuk menguji sifat material yang akan ada segera setelah konstruksi.
J: Meskipun alat pengukur elektromagnetik non-nuklir lebih aman dan tidak memerlukan izin radiasi, alat tersebut belum menggantikan alat pengukur nuklir secara universal. Mereka memerlukan kalibrasi khusus campuran yang ekstensif terhadap sampel inti fisik untuk mencapai akurasi yang disyaratkan oleh spesifikasi DOT yang ketat.
A: Uji Beras menentukan berat jenis maksimum teoritis dari campuran aspal yang tidak dipadatkan. Nilai ini mewakili kepadatan absolut campuran dengan nol rongga udara, yang diperlukan untuk menghitung kandungan rongga udara pada perkerasan akhir yang dipadatkan.
