TBTPQL-A
TBTSCIETECH
| Status ketersediaan: | |
|---|---|
Keterangan

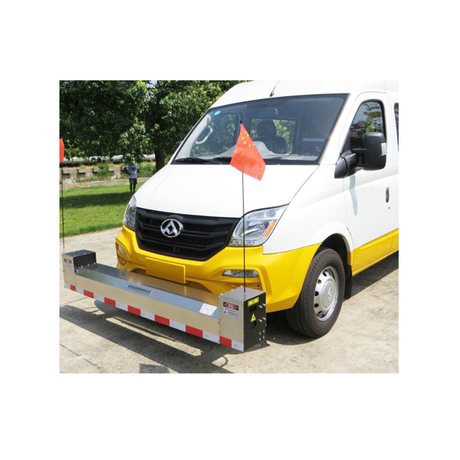

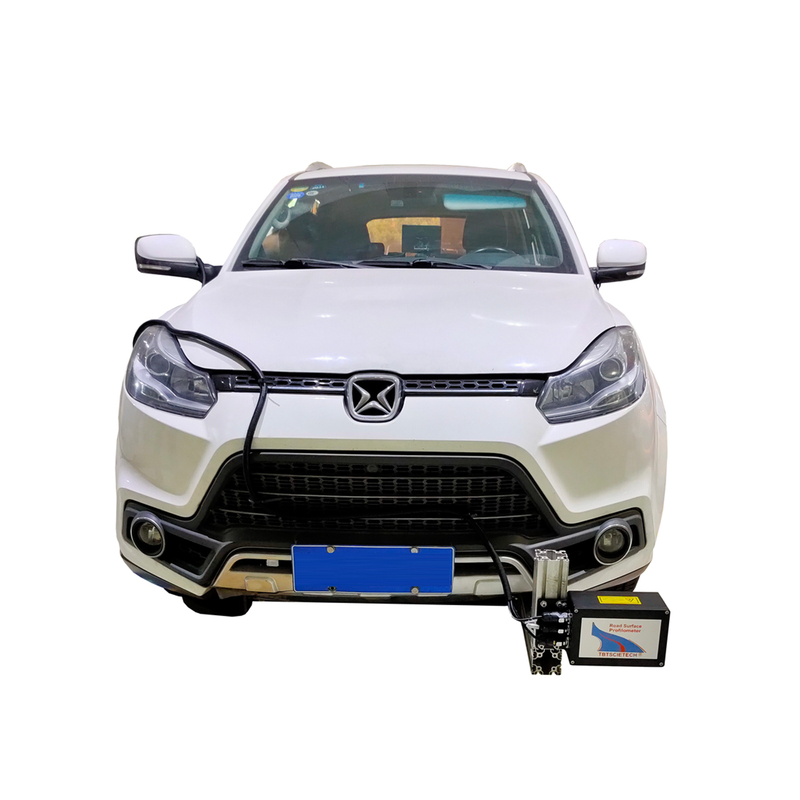

Profiler Permukaan Jalan Perkerasan Untuk Rangka terdiri dari perangkat keras (komponen modular) dan perangkat lunak. Ideal untuk jalan raya dan bandara; Konfigurasi standar kami adalah 13 buah sensor. Sistem ini mengadopsi sensor laser, accelerometer dan DMI yang memungkinkan pengujian untuk IRI, RN, RQI, SMTD dll., jumlah sensor dapat dari satu hingga 17 pcs sesuai dengan kebutuhan pelanggan untuk mencapai fungsi yang berbeda. Mesin ini banyak digunakan untuk memeriksa kualitas jalan raya, trotoar, landasan pacu bandara, dll.
Fitur
1. Sistem modular yang mudah perawatannya;
2. Pengumpulan data waktu nyata untuk IRI, σ, RN, RQI, SMTD, RUT, kecepatan, dll.
3. Tampilan grafik waktu nyata;
4. Pengujian pada kecepatan lalu lintas memungkinkan pengukuran lebih cepat dan menghemat waktu;
5. Mengadopsi accelerometer yang diimpor dari USA Lance;
6. Mengadopsi sensor yang diimpor dari Republik Belarus dan Amerika Serikat;
7. Sesuai dengan pembuatan profil ASTM E950 Kelas 1;
Spesifikasi
TIDAK | Keterangan | Spesifikasi | |
1 | Proyek pengujian | Kerataan perkerasan, kedalaman struktur, lintasan roda. | |
2 | Laser (kerataan/jalur roda) | Riftek (dari Republik Belarus) | |
Model Laser Kemerataan no. | RF603 125/500 | ||
Model laser jalur roda no. | RF603 245/1000 | ||
frekuensi | 9.4kHz | ||
Jarak bebas ke tanah | 375/745mm | ||
Rentang pengukuran | ±250/500mm | ||
resolusi | ＜ 0,05 mm | ||
Tingkat perlindungan | IP 67 | ||
ketepatan | ＜ 0,5 mm | ||
3 | Laser kedalaman struktur | Ketajaman | (dari AS) |
model lasernya | AR700-8RP | ||
Jarak bebas ke tanah | 300mm | ||
Rentang pengukuran | ±100mm | ||
resolusi | 0,01mm | ||
Tingkat perlindungan | IP 67 | ||
Linearitas | ±0,03% | FS | |
4 | Komunikasi | Antarmuka Ethernet | |
5 | Sensor akselerasi | Lance (dari AS) | |
Rentang pengukuran | ±3g | ||
resolusi | 0,00002 gram | ||
frekuensi | 0,7～2000Hz | ||
6 | Sensor jarak | OMRON (dari Jepang) | |
Jumlah pulsa | 2000 pulsa/putaran | ||
Tingkat perlindungan | IP67 | ||
Akurasi pengukuran | ±0,5m/km | ||
7 | Interval pengambilan sampel | ≥1mm | |
8 | Akurasi pengujian bagian vertikal | ＜ 0,5 mm | |
9 | Panjang gelombang bagian vertikal | 1mm～200m | |
10 | jangkauan IR | 0～20m/km | |
11 | resolusi IR | 0,1m/km | |
12 | resolusi SMTD | 0,01mm | |
13 | Akurasi SMTD | 0,05mm | |
14 | Rentang pengujian lintasan roda | 0～200mm | |
15 | Resolusi pengujian lintasan roda | 0,1 mm | |
16 | Lebar jalur penampang | 3500mm | |
17 | Ukuran | Bagian dasar: 1,6m | |
Bagian yang dapat dilepas: 164mm | |||
18 | Kecepatan pengujian | ||
IR | 30～80km/jam | ||
SMTD | 30～70km/jam | ||
Jalur roda | 30～80km/jam | ||
Aksesoris
TIDAK. | Nama | Satuan | Jumlah |
1 | Profilometer Permukaan Jalan
(Sistem Pengujian Mutu Perkerasan Jalan) | Mengatur | 1 |
2 | Buku panduan | Bagian | 1 |
