Seri TBTUTM-ASI
TBTSCIETECH
| TBTUTM-100ASI: | |
|---|---|
| TBTUTM-300ASI: | |
| TBTUTM-600ASI: | |
| TBTUTM-1000ASI: | |
| Status ketersediaan: | |

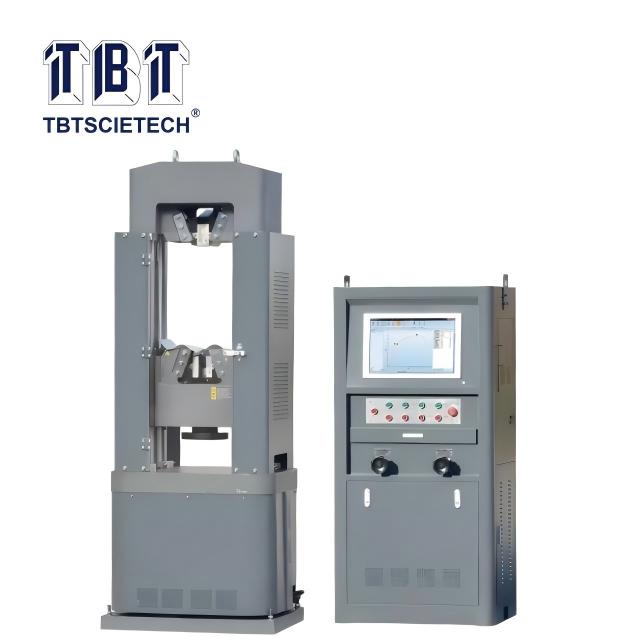

A. Layar PC seri TBTUTM-ASI mesin pengujian material universal mengadopsi sumber daya hidrolik, menggunakan sistem pengujian dan kontrol pada perolehan dan pemrosesan data pengujian,
B. Terdiri dari unit utama, sumber minyak (sumber tenaga hidrolik), sistem pengukuran dan kontrol, peralatan uji.
C. gaya uji maksimum 100kN / 300kN / 600kN / 1000kN, Tingkat akurasi lebih baik dari 1 level.
D. Dapat memenuhi persyaratan uji tarik logam nasional dalam persyaratan uji standar, tetapi juga sesuai dengan standar lain untuk bahan atau produk yang berbeda dari tarik, kompresi, tekukan, pemotongan, dll. Hasil termasuk: kekuatan tarik, kekuatan luluh dan kinerja lainnya;
E. Menggunakan katup kontrol untuk mengoperasikan dan mengontrol aliran oli;
1. Ini adalah 6 kolom, struktur ruang ganda, ruang peregangan antara balok atas dan balok bawah, ruang kompresi antara balok bawah dan bangku uji, ruang uji melalui sproket dan sekrup timah memutar balok bawah untuk bergerak ke atas dan ke bawah Untuk menyesuaikan secara otomatis. Balok atas dan bawah dilengkapi dengan rahang penjepit yang dikontrol secara hidrolik. Model standar dilengkapi dengan rahang berbentuk V dan datar untuk pengujian tegangan spesimen silinder dan datar. Ujung bawah balok silang standar dilengkapi dengan Pada pelat penekan, bangku uji dengan struktur bola dengan pelat penekan dapat melakukan uji kompresi.
2. Hal ini dirancang untuk memperluas kemungkinan pemasangan perlengkapan tambahan untuk menyelesaikan lebih banyak pengujian. Seperti:
perlengkapan pemasangan baut dapat digunakan untuk melakukan peregangan baut,
perlengkapan lentur dapat melakukan uji tekuk batang bulat atau pelat,
perlengkapan pemotongan dapat melakukan uji kekuatan geser batang bulat,
Juga pada ruang tekan dengan instrumen modulus elastisitas lentur, geser, belah, dapat dilakukan uji balok beton dan semen.
3. Ini mengadopsi komputer industri yang menghemat lebih banyak ruang bagi pelanggan yang laboratoriumnya. memiliki ruang terbatas.
Model | TBTUTM-100ASI | TBTUTM-300ASI | TBTUTM-600ASI | TBTUTM-1000ASI |
Kapasitas | 100kn | 300kn | 600kn | 1000kn |
Gelar akurasi | Kelas 1 | |||
Jarak antara pelat atas & bawah | maksimal 500mm. | maks 600mm. | maks 600mm. | maks 600mm |
Jarak tarik | maks 600mm. | maks 700mm. | maks 700mm. | 700mm mx. |
Stok piston e | 200mm | 200mm | 200mm | 200mm |
Diameter spesimen bulat | Φ6-Φ22mm | Φ10-Φ32mm | Φ13-Φ40mm | Φ14-Φ45mm |
Diameter spesimen datar | 0-15mm | 0-20mm | 0-20mm | 0-40mm |
Maks. Jarak uji lentur | 300mm | 300mm | 300mm | 300mm |
Kontrol beban | petunjuk | |||
Metode penjepitan spesimen | Hidrolik | |||
Dimensi tuan rumah | 800*620*1850mm | 800*620*1870mm | 800*620*1900mm | 900*700*2250mm |
Dimensi kontrol c abinet | sekitar 800*600*1600mm | |||
Catu daya | 380VAC/220VAC | 380VAC/220VAC | 380VAC/220VAC | 380VAC/220VAC |
Daftar pengepakan
A.Satuan utama
A-1. TBTUTM- Unit utama ASI dengan penjepit hidrolik & silinder oli bersegel tinggi
A-2. Load cell tipe stroke dengan akurasi tinggi
A-3. Sensor perpindahan
A-4. Melindungi pagar
B. Kabinet standar
B-1. Sistem tangki minyak
B-2. Katup pengembalian oli, katup servo katup aliran oli , motor SIMENS, tangki bahan bakar berlapis seng, kotak kontrol manual tekanan rendah
C. Sistem kendali standar
C-1. 19' PC Industri
C-2. Pencetak laser ( YYU-10/100 )
C-3. Perangkat lunak pengujian kontrol PC (versi bahasa Inggris)
C-4. Ekstensomete elektronik r
