Uji fungsional Profiler Permukaan Jalan Perkerasan pada perkerasan jalan

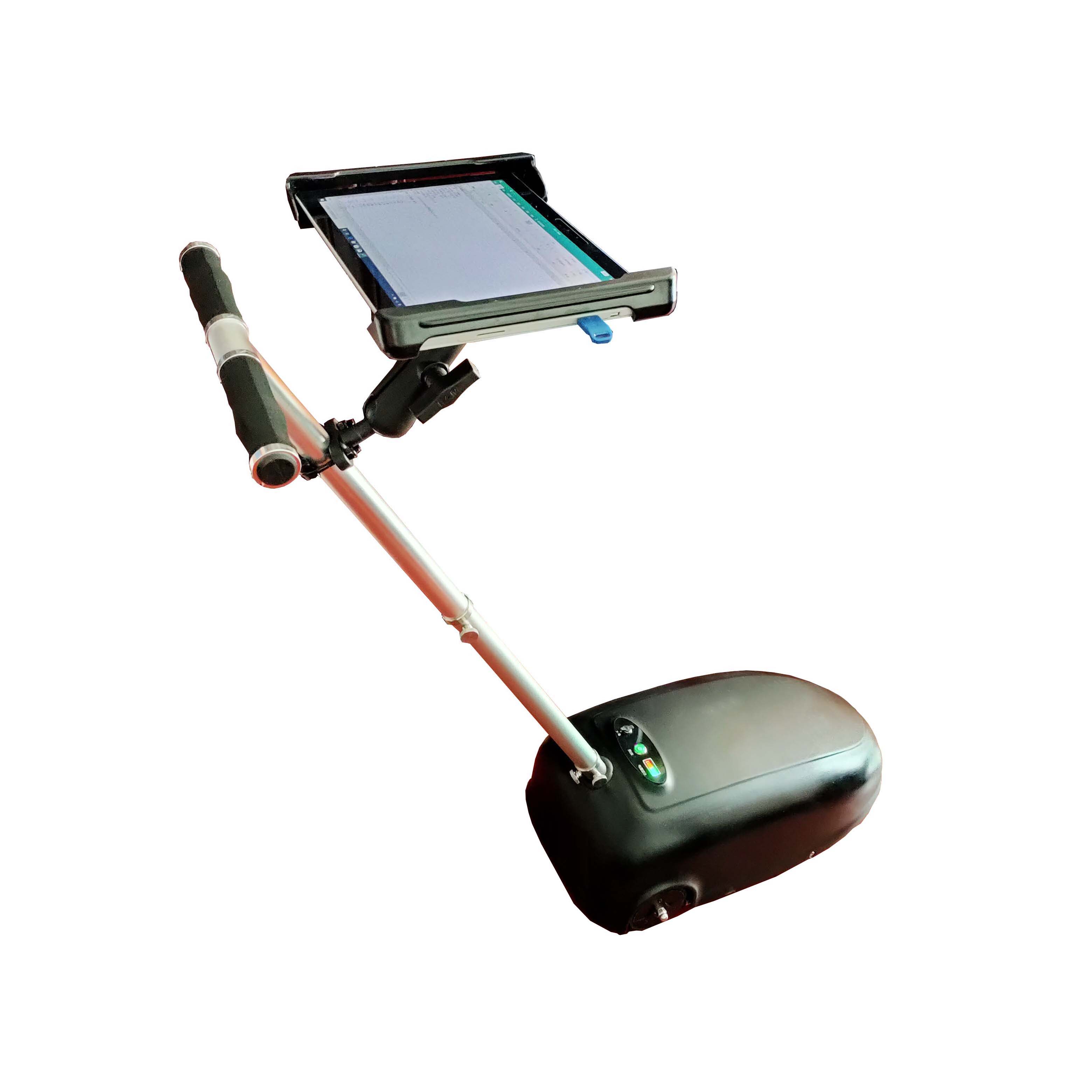

Uji fungsional Pavement Road Surface Profiler di trotoar adalah Walking Profilometer dengan presisi tinggi,   dilengkapi dengan sensor sudut & tablet impor, alat ini dapat mengukur profil memanjang perkerasan saat operator berjalan dorong dengan kecepatan normal hingga 3km/jam, kemudian menghasilkan output seperti IRI dan SMTD   melalui perhitungan model matematika.

Hal ini dapat digunakan secara luas untuk memeriksa kualitas trotoar, jalan setapak, terowongan, landasan pacu bandara dan pelat bangunan,   atau menjadi alat referensi untuk mengkalibrasi & menilai profiler kecepatan tinggi jenis Kendaraan.

Standar Terkait:

JTGE 60-2008, JTG  F80-2017, ASTM E2133.

Fitur Utama:

Portabel dalam ukuran kecil, operasi sederhana.

Hasil IRI secara real-time  dan indeks & kurva MPD  ditampilkan di layar tablet, yang  dapat dicetak  di lokasi segera.

Sistem deteksi terhubung ke tablet melalui Wi-Fi.

Akuisisi data &  pemrosesan dilakukan  oleh tablet.

Dibandingkan dengan profiler laser yang dipasang di kendaraan, kecepatan pendeteksian profiler berjalan ini lebih lambat, namun akurasi pendeteksiannya lebih tinggi.

1, Mendeteksi & mengeluarkan item:

Kekasaran Internasional  Indeks (IRI)

Standar deviasi kekasaran  (S)

Kedalaman Tekstur Terukur Sensor (SMTD),  (MPD opsional)

Indeks kualitas berkendara (RQI)

Kecepatan inspeksi, jarak dan kemiringan profil memanjang untuk perkerasan jalan

2, Spesifikasi

1,  Mobil detektor  dengan mendorong  batang  & bingkai penahan tablet.

2,  Tablet  dengan perangkat lunak Windows 7.  (opsional, tidak termasuk dalam kutipan)

3,  Perangkat lunak inspeksi  CD  dengan panduan.

4, platform kalibrasi.

5, printer portabel

6, kotak pengepakan.

Daftar komponen yang diimpor:

Sensor laser: Buatan Belarus, Merek: Riftek
Perolehan datauikartu posisi: Buatan Amerika, Merek:  PKS
Sensor sudut: Mmasuk UAmerika Serikat, Merek: MEAS
Tablet PC: Buatan Amerika Serikat, Merek: Microsoft Surface
