Kegagalan perkerasan dini yang disebabkan oleh oksidasi pengikat aspal membawa konsekuensi struktural yang parah pada jaringan jalan raya. Penuaan di lapangan membutuhkan waktu tujuh hingga sepuluh tahun untuk terwujud, sehingga observasi real-time tidak mungkin dilakukan untuk pengendalian kualitas. Laboratorium pengujian material memerlukan metode terstandarisasi dan dipercepat untuk mensimulasikan penuaan oksidatif jangka panjang guna mensertifikasi pengikat aspal untuk Superpave Performance Grading (PG) dan secara akurat memprediksi kinerja masa depan. Peralatan standar industri untuk simulasi penuaan dalam layanan jangka panjang adalah PAV bejana penuaan bertekanan . Kami akan menguraikan mekanisme PAV, standar kepatuhan, dan kriteria teknis yang harus digunakan manajer laboratorium untuk mengevaluasi dan mendapatkan sistem yang tepat.

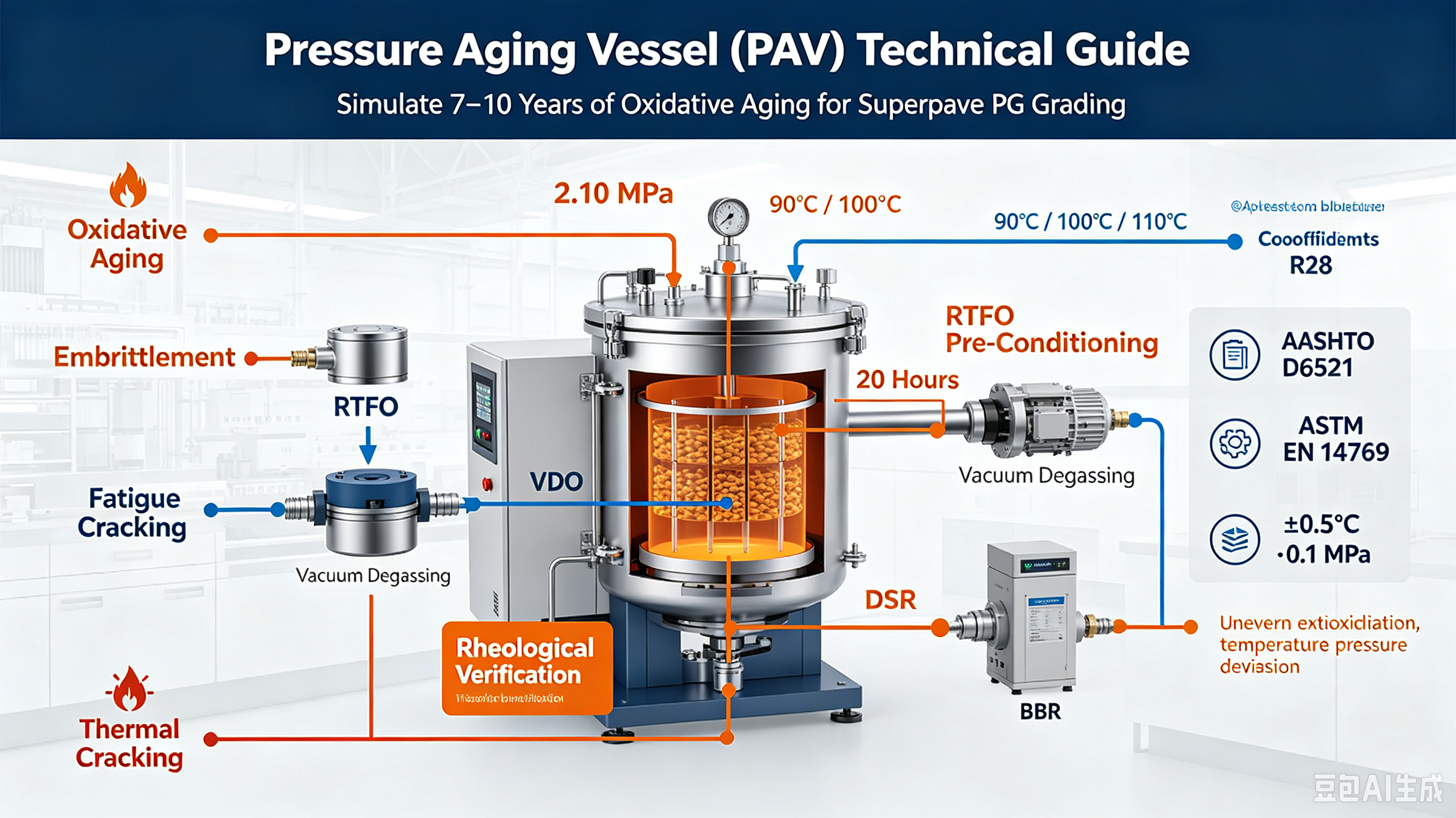

Fungsi Inti: Pressure Aging Vessel (PAV) menggunakan suhu tinggi dan udara bertekanan untuk mensimulasikan penuaan oksidatif pengikat aspal selama 7–10 tahun hanya dalam waktu 20 jam, sehingga memungkinkan para insinyur memprediksi kinerja perkerasan di masa depan.
Ketergantungan Alur Kerja: Pengujian PAV hanyalah fase penuaan sekunder; ini harus dilakukan pada sampel yang telah mengalami penuaan jangka pendek melalui Rolling Thin Film Oven (RTFO).
Mandat Kepatuhan: Pengadaan harus memprioritaskan sistem yang secara ketat mematuhi standar AASHTO R28, ASTM D6521, dan EN 14769 untuk toleransi suhu dan tekanan guna memastikan keakuratan hasil penuaan aspal.
Kriteria Evaluasi: Manajer laboratorium harus mengevaluasi peralatan PAV berdasarkan waktu pemulihan termal, kemampuan pencatatan data otomatis, pengamanan kegagalan, dan rekam jejak vendor.
Daftar isi
Simulasi penuaan jangka panjang yang akurat dan dapat direproduksi di lingkungan laboratorium menjadi dasar dalam memprediksi kerusakan perkerasan di masa depan. Jika simulasi penuaan cacat, pengujian reologi selanjutnya akan menghasilkan data yang tidak akurat. Hal ini mengarah langsung pada persetujuan bahan pengikat di bawah standar atau penolakan bahan yang layak. Kriteria keberhasilan proses ini bergantung pada pengendalian lingkungan yang tepat, memastikan setiap sampel mengalami laju oksidasi kimia yang sama.
PAV mempercepat proses oksidasi kimia yang secara alami terjadi pada perkerasan aspal selama satu dekade. Di lapangan, oksidasi terjadi secara perlahan karena perkerasan terkena oksigen atmosfer, radiasi UV, dan suhu lingkungan yang berfluktuasi. Reaksi kimia ini mengubah struktur molekul aspal. Hal ini meningkatkan konsentrasi molekul kompleks yang sangat polar yang dikenal sebagai aspal sambil menghabiskan fraksi maltena yang lebih ringan. Ketika kandungan aspalten meningkat, struktur koloid pengikat bergeser, menyebabkan material menjadi kaku secara signifikan.
Dengan menempatkan pengikat di lingkungan bertekanan tinggi dan kaya oksigen pada suhu tinggi, PAV memaksa reaksi kimia ini terjadi dengan cepat. Perubahan reologi yang disebabkan oleh paparan PAV mencerminkan degradasi fisik yang terlihat pada jalan raya yang menua. Menguji pengikat setelah paparan PAV memungkinkan para insinyur untuk secara langsung mengkorelasikan hasil laboratorium dengan kemungkinan retak lelah dan retak termal suhu rendah di lapangan. Jika bahan pengikat dapat mempertahankan elastisitas yang cukup dan tahan terhadap kekakuan yang berlebihan setelah pengkondisian PAV, maka bahan tersebut kemungkinan akan bekerja dengan baik selama masa desain yang diharapkan.
Proses penuaan yang dipercepat bergantung pada dua variabel utama: panas dan udara bertekanan. Prosedur pengoperasian standar menyatakan bahwa bejana harus diberi tekanan tepat 2,10 MPa (kira-kira 300 psi) menggunakan udara bertekanan yang bersih dan kering. Tekanan tinggi ini memaksa oksigen masuk jauh ke dalam matriks pengikat, sehingga secara drastis meningkatkan laju oksidasi dibandingkan dengan kondisi atmosfer standar.
Pemilihan suhu ditentukan oleh tingkat iklim spesifik dari bahan pengikat yang diuji. Suhu pengujian standar ditetapkan pada 90°C, 100°C, atau 110°C. Bahan pengikat yang ditujukan untuk iklim yang lebih dingin berumur pada suhu yang lebih rendah (90°C), sedangkan bahan pengikat yang dirancang untuk panas gurun yang ekstrim berumur pada suhu 110°C. Menjaga stabilitas suhu absolut sepanjang siklus pengujian 20 jam adalah wajib. Fluktuasi kecil sekalipun dapat mengubah laju oksidasi dan membatalkan hasil pengujian.
Pengujian PAV digunakan setelah penuaan pengikat jangka pendek. Pertama, Rolling Thin Film Oven (RTFO) mensimulasikan penuaan yang terjadi selama pencampuran dan pengaspalan aspal. Pengikat berumur RTFO kemudian ditempatkan di PAV selama siklus 20 jam untuk mensimulasikan penuaan jangka panjang dalam layanan. Setelah penuaan PAV, pengujian DSR, BBR, dan DTT dapat digunakan untuk mengevaluasi kinerja retak lelah dan suhu rendah.
Tahap Uji | Tahap Siklus Hidup yang Disimulasikan | Peralatan digunakan | Variabel Lingkungan Utama | Tujuan Utama |
|---|---|---|---|---|
Penuaan Jangka Pendek | Pencampuran tanaman, transportasi, dan konstruksi pengerasan jalan | Rolling Thin Film Oven (RTFO) | 163°C, tekanan atmosfer, aliran udara terus menerus | Ukur kehilangan massa dan simulasikan pembakaran awal yang mudah menguap |
Penuaan Jangka Panjang | 7 hingga 10 tahun paparan lingkungan dalam layanan | 90°C/100°C/110°C, udara bertekanan 2,10 MPa, 20 jam | Simulasikan oksidasi dan penggetasan kimia yang mendalam | |
Persiapan Pasca Penuaan | Persiapan pengujian reologi | Oven Degassing Vakum (VDO) | 170°C, tekanan absolut 15 kPa | Hapus gelembung udara yang terperangkap dari pengikat yang sudah tua |
Pengujian Fisik | Memprediksi tekanan suhu menengah dan rendah | DSR, BBR, DTT | Memvariasikan suhu menengah dan di bawah nol | Menentukan sertifikasi penilaian akhir Superpave PG |
Dalam industri pengujian bahan, peralatan harus memenuhi persyaratan ketat dari badan pengujian internasional untuk menjamin hasil yang dapat dipertahankan secara hukum. Badan-badan Departemen Perhubungan (DOT) dan kontraktor swasta mengandalkan hasil ini untuk menyetujui proyek pengerasan jalan bernilai jutaan dolar. Mengevaluasi sistem PAV memerlukan pemahaman mendalam tentang kemampuan kepatuhannya.
Pengujian PAV harus mengikuti persyaratan AASHTO R28, ASTM D6521, dan EN 14769 yang berlaku. Standar ini menentukan kondisi pengujian yang penting, termasuk persiapan sampel, suhu, tekanan, dan waktu penuaan. Selama siklus penuaan 20 jam, PAV harus menjaga suhu dan tekanan stabil dalam batas yang disyaratkan untuk memberikan hasil yang konsisten untuk penilaian PG pengikat aspal.
Laboratorium aspal modern beroperasi di bawah sistem manajemen mutu yang ketat. Pencatatan suhu dan tekanan secara terus-menerus selama pengujian 20 jam merupakan persyaratan yang ketat. Jika fluktuasi daya menyebabkan penurunan tekanan sementara selama jam ke-14, manajer lab harus mengetahuinya, karena batch pengikat tertentu telah rusak.
Saat mengevaluasi peralatan, teknisi harus menilai kemampuan perangkat lunak untuk integritas data. Sistem harus secara otomatis mencatat parameter lingkungan secara berkala dan menyimpan data ini dengan aman. Kemampuan untuk mengekspor laporan yang sesuai dan tidak dapat diubah melalui USB atau koneksi jaringan langsung sangat penting untuk lolos audit DOT dan agensi. Sistem yang tidak memiliki jejak audit yang kuat membuat laboratorium menghadapi tanggung jawab yang signifikan jika kegagalan perkerasan menyebabkan penyelidikan forensik terhadap sertifikasi pengikat asli.
Verifikasi sistem mencatat suhu dan tekanan pada interval minimal satu menit.
Pastikan perangkat lunak menghasilkan laporan PDF atau CSV terenkripsi yang tidak dapat diubah.
Konfirmasikan log data mencakup ID operator, tanggal, waktu, dan parameter tingkat PG tertentu.
Periksa penandaan kesalahan otomatis jika parameter menyimpang melebihi toleransi AASHTO.

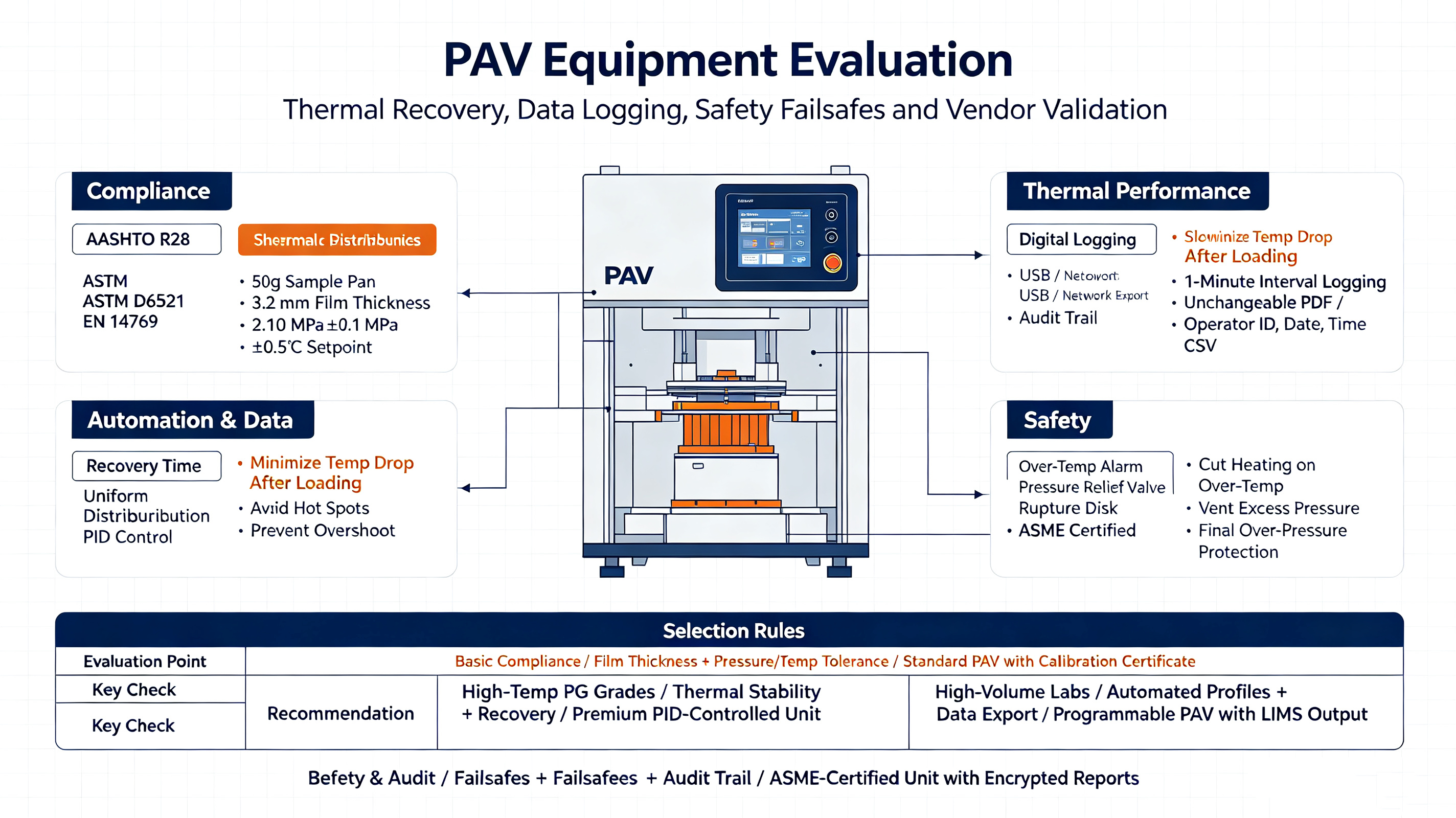

Memilih peralatan yang tepat memerlukan keseimbangan antara kebutuhan operasional dasar dan manfaat sistem yang sepenuhnya otomatis dan memiliki throughput tinggi. Manajer laboratorium harus mengevaluasi model industri yang sudah ada berdasarkan kemampuannya dalam memberikan hasil yang konsisten, menjaga stabilitas termal, dan melindungi operator dari bahaya tekanan tinggi.
Pengujian PAV yang akurat memerlukan kontrol suhu yang stabil dan seragam. Pengontrol suhu PID membantu menjaga suhu yang diperlukan dan mengurangi panas berlebih selama siklus penuaan. Wadah tersebut juga harus mendistribusikan panas secara merata ke seluruh wadah sampel sehingga setiap sampel pengikat aspal menerima kondisi penuaan yang konsisten.
Pembeda utama antara unit PAV standar dan premium adalah waktu pemulihan termal. Saat teknisi memuat rak sampel ke dalam bejana yang telah dipanaskan sebelumnya pada suhu 100°C, penggunaan panci bersuhu ruangan dan tutup yang terbuka menyebabkan suhu internal turun. Setelah bejana disegel dan diberi tekanan, sistem harus memulihkan suhu targetnya dengan cepat.
Standar AASHTO dan ASTM menentukan batasan waktu yang ketat untuk fase pemulihan termal ini. Jika bejana membutuhkan waktu terlalu lama untuk kembali ke suhu target, total waktu yang dihabiskan pengikat pada suhu oksidasi yang diperlukan akan berkurang, sehingga mengganggu hasil akhir. Mengevaluasi seberapa cepat dan lancar suatu unit memulihkan suhu targetnya tanpa melampaui batas merupakan pertimbangan utama dalam pengadaan.
Sistem PAV modern menggunakan kontrol layar sentuh dan pengaturan pengujian yang dapat diprogram untuk menyederhanakan pengoperasian. Teknisi dapat memilih tingkat PG yang diperlukan, dan sistem secara otomatis mengontrol pemanasan awal, tekanan, siklus penuaan 20 jam, dan depresurisasi. Otomatisasi ini membantu mengurangi kesalahan operator, meningkatkan efisiensi pengujian, dan meminimalkan pemantauan manual.
Fitur | Sistem PAV Manual/Dasar | Sistem PAV Otomatis/Premium |
|---|---|---|
Tekanan udara | Memerlukan pengoperasian dan pemantauan katup manual | Dikontrol secara elektronik melalui katup solenoid |
Pencatatan Data | Perekaman manual atau perekam diagram strip dasar | Pencatatan digital terintegrasi dengan ekspor USB/Jaringan |
Depresurisasi | Operator harus mengeluarkan udara secara manual pada saat pengujian selesai | Urutan pendarahan lambat otomatis untuk mencegah sampel menggelembung |
Manajemen Profil | Setpoint tunggal dimasukkan secara manual per pengujian | Profil kelas PG yang telah diprogram sebelumnya disimpan dalam memori |
Pressure Aging Vessels beroperasi pada suhu dan tekanan tinggi, sehingga fitur keselamatan sangatlah penting. Sistem ini harus mencakup perlindungan suhu berlebih, katup pelepas tekanan, dan perlindungan tekanan darurat untuk mengurangi risiko pengoperasian. Bejana tekan juga harus memenuhi standar internasional ASME atau setara untuk mendukung pengoperasian laboratorium yang aman dan andal.
Pengadaan unit berkualitas tinggi hanyalah langkah pertama. Mengintegrasikan stasiun pengujian PAV baru ke dalam alur kerja laboratorium yang ada memerlukan perencanaan yang cermat untuk menghindari hambatan tersembunyi dan memastikan pengoperasian yang lancar.
Pertimbangan jejak kaki sangatlah penting. Manajer laboratorium harus memutuskan antara model benchtop, yang menghemat ruang lantai namun memerlukan kerja kasus yang kokoh dan diperkuat untuk menopang bobotnya yang berat, dan unit yang berdiri di lantai, yang menawarkan akses lebih mudah namun menghabiskan real estat yang berharga.
Infrastruktur listrik dan udara harus diaudit sebelum pemasangan. Sebagian besar unit PAV komersial memerlukan sirkuit listrik khusus 220V/240V untuk mendukung elemen pemanas daya tarik tinggi. Sistem ini memerlukan pasokan udara bertekanan yang bersih, kering, dan diatur dengan ketat. Kelembapan atau minyak pada saluran udara akan mencemari sampel pengikat dan merusak pengujian. Laboratorium harus menggunakan udara bertekanan dalam kemasan dengan kemurnian tinggi atau kompresor udara laboratorium khusus yang dilengkapi dengan pengering pengering tugas berat dan perangkap minyak.

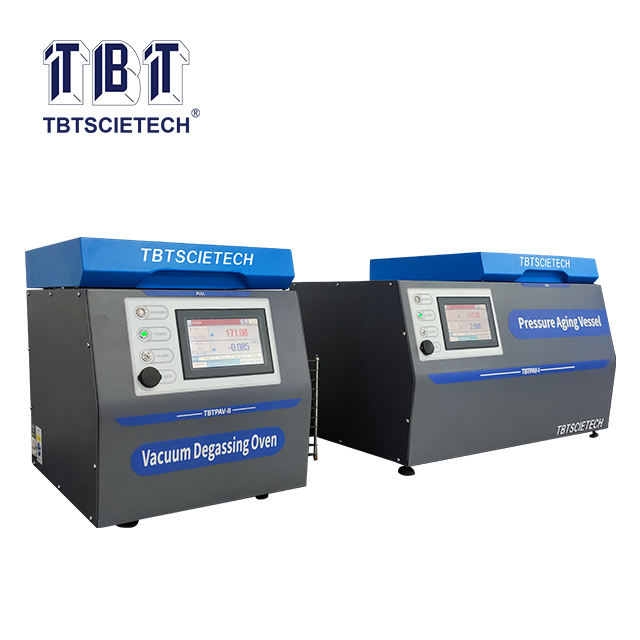

PAV tidak dapat berfungsi sebagai solusi mandiri; hal ini memerlukan peralatan pendamping yang dikenal sebagai Vacuum Degassing Oven (VDO). Selama siklus penuaan tekanan tinggi 20 jam, gelembung udara mikroskopis terperangkap di dalam matriks pengikat aspal yang mengeras.
Jika pengikat aerasi ini langsung dituangkan ke dalam cetakan DSR atau BBR, rongga udara bertindak sebagai titik lemah struktural, sehingga merusak hasil uji reologi selanjutnya. VDO digunakan segera setelah siklus PAV. Pengikat yang sudah tua ditempatkan ke dalam VDO pada suhu 170°C di bawah tekanan absolut 15 kPa. Kombinasi panas tinggi dan vakum dalam memaksa gelembung udara yang terperangkap untuk mengembang dan keluar, sehingga menghasilkan sampel pengikat padat yang murni dan siap untuk pengujian properti fisik.
Bahkan sistem otomatis tercanggih pun rentan terhadap kesalahan manusia selama persiapan sampel. Mengembangkan Prosedur Operasi Standar (SOP) yang ketat sangat penting untuk memitigasi risiko ini.
Kesalahan prosedur yang umum terjadi meliputi penimbangan sampel yang salah dan penuangan yang tidak merata. Teknisi harus dilatih untuk menuangkan tepat 50g pengikat berumur RTFO ke dalam setiap wadah. Pengikat harus didistribusikan secara merata ke seluruh permukaan bawah panci untuk mencapai ketebalan film wajib 3,2 mm. Jika bahan pengikat dituangkan terlalu dingin, bahan pengikat akan menggumpal di tengahnya. Teknisi harus memastikan bahan pengikat cukup cair hingga rata sebelum panci dimasukkan ke dalam rak wadah.
Panaskan pengikat berumur RTFO hingga cukup cair untuk mudah dituang, tetapi jangan melebihi 163°C.
Tempatkan panci PAV baja tahan karat pada timbangan analitik yang rata sempurna.
Tuangkan tepat 50,0g ± 0,5g bahan pengikat ke dalam setiap loyang.
Biarkan loyang diletakkan pada permukaan yang rata sehingga pengikat mengalir merata ke tepinya, pastikan ketebalannya 3,2 mm.
Periksa setiap panci apakah ada gelembung udara atau distribusi yang tidak merata sebelum memasukkannya ke dalam rak sampel PAV.
Audit infrastruktur udara bertekanan laboratorium Anda untuk memverifikasi bahwa infrastruktur tersebut menghasilkan udara bersih dan bebas kelembapan dengan tekanan berkelanjutan 2,10 MPa.
Tinjau spesifikasi AASHTO R28 untuk menyelaraskan SOP internal dengan ketebalan film saat ini dan mandat pemulihan termal.
Minta log data demonstrasi dari produsen peralatan terpilih untuk memvalidasi kepatuhan perangkat lunak dan kemampuan jejak audit.
Evaluasi ruang bangku dan kapasitas listrik yang ada untuk menyelesaikan kebutuhan tapak dan daya untuk instalasi baru.
A: Penuaan RTFO mensimulasikan penuaan oksidatif jangka pendek dan kehilangan volatil yang terjadi selama pencampuran pabrik aspal dan konstruksi perkerasan jalan. Penuaan PAV mensimulasikan penuaan oksidatif dalam jangka panjang yang terjadi selama 7 hingga 10 tahun akibat paparan lingkungan di jalan. Pengujian PAV harus selalu dilakukan pada sampel yang sudah berumur RTFO.
J: Siklus penuaan inti bertekanan memakan waktu tepat 20 jam. Proses totalnya memakan waktu lebih lama jika memperhitungkan waktu yang diperlukan untuk memanaskan bejana terlebih dahulu, memungkinkan pemulihan termal setelah memuat sampel, menurunkan tekanan ruangan dengan aman, dan kemudian memproses sampel dalam oven degassing vakum.
A: Pengujian memerlukan tekanan terus menerus sebesar 2,10 MPa. Suhu pengujian biasanya diatur ke 90°C, 100°C, atau 110°C, bergantung pada Tingkat Kinerja (PG) pengikat aspal berbasis iklim tertentu yang sedang dievaluasi.
J: Setelah penuaan dan degassing, pengikat diuji menggunakan Dynamic Shear Rheometer (DSR) untuk mengevaluasi ketahanan retak lelah pada suhu menengah. Bahan ini juga diuji menggunakan Bending Beam Rheometer (BBR) dan Direct Tension Tester (DTT) untuk menilai kerentanan retak termal suhu rendah.
J: Selama siklus PAV bertekanan tinggi 20 jam, gelembung udara mikroskopis terperangkap di dalam pengikat aspal yang mengeras. Oven degassing vakum menerapkan panas tinggi dan tekanan vakum untuk menghilangkan gelembung-gelembung ini. Jika dibiarkan dalam pengikat, rongga udara ini akan menjadi titik lemah dan mengganggu hasil pengujian reologi selanjutnya.
J: Untuk menjaga kepatuhan AASHTO dan ASTM, transduser suhu dan tekanan harus dikalibrasi setidaknya setiap enam bulan. Kalibrasi rutin memastikan peralatan mempertahankan toleransi ketat ± 0,5°C dan ± 0,1 MPa yang diperlukan untuk penilaian PG yang akurat.
