Proyek infrastruktur besar memerlukan pemetaan bawah permukaan beresolusi tinggi untuk mencegah mogoknya utilitas dan memastikan integritas struktural. Alat pencari lokasi tradisional tidak dapat digunakan ketika Anda perlu mensurvei bermil-mil jalan raya atau landasan pacu bandara yang luas. Radar penembus tanah menyediakan metode geofisika permukaan dengan resolusi tertinggi yang ada, mengubah zona bawah tanah yang tidak terlihat menjadi data yang dapat ditindaklanjuti. Memilih peralatan yang salah menimbulkan risiko operasional yang parah. Menyebarkan unit kecil untuk proyek jalan raya besar-besaran akan menciptakan kemacetan yang melumpuhkan. Sebaliknya, penggunaan kendaraan dalam jumlah besar untuk lokasi perkotaan yang terbatas akan mengakibatkan upaya logistik yang sia-sia dan masalah kemampuan manuver yang parah.
Pilihan antara sistem array gpr dan GPR portabel mengubah pelaksanaan proyek. Keputusan ini bergantung pada aksesibilitas situs, kepadatan data yang diperlukan, kecepatan pengumpulan, dan kapasitas Anda untuk pasca-pemrosesan yang kompleks. Kami akan menguraikan perbedaan teknis antara kedua pendekatan ini untuk mengoptimalkan operasi lapangan.
Skala Penerapan: Unit GPR portabel dioptimalkan untuk penerapan cepat, penandaan waktu nyata, dan ruang terbatas, sedangkan sistem susunan GPR dirancang untuk akuisisi data berkecepatan tinggi dan berskala besar.
Resolusi dan Output Data: Array menyediakan data multi-saluran yang padat untuk pemodelan bawah permukaan 3D yang sebenarnya; unit portabel biasanya mengandalkan radargram 2D frekuensi tunggal atau ganda, yang memerlukan interpolasi grid manual untuk pencitraan 3D.
Alur Kerja Operasional: Sistem portabel memungkinkan pengambilan keputusan langsung di lokasi. Sistem array memerlukan pasca-pemrosesan yang signifikan oleh teknisi terlatih menggunakan perangkat lunak khusus.
Biaya vs. Efisiensi: Meskipun sistem susunan GPR memerlukan investasi awal yang jauh lebih tinggi, sistem ini secara drastis mengurangi jam kerja lapangan di lokasi yang luas dibandingkan dengan metode kereta dorong tradisional.
Daftar isi
Mengevaluasi peralatan radar penembus tanah memerlukan audit yang ketat terhadap persyaratan proyek sebelum perangkat keras apa pun menyentuh tanah. Investigasi bawah permukaan yang berbeda memerlukan metodologi pengumpulan data yang berbeda pula. Penempatan utilitas berfokus pada mengidentifikasi keselarasan linier spesifik dan kedalaman pipa atau kabel yang terkubur. Inspeksi perkerasan memerlukan data resolusi tinggi yang berkesinambungan untuk mengukur ketebalan lapisan dan mendeteksi rongga bawah permukaan. Pemetaan arkeologi memerlukan jaringan yang teliti dan berdensitas tinggi untuk mengidentifikasi gangguan tanah yang tidak kentara dan struktur yang terkubur.
Melakukan audit situs yang tepat melibatkan beberapa langkah wajib untuk memastikan Anda menerapkan teknologi yang benar:
Tentukan target bawah permukaan utama, dengan memperhatikan kedalaman dan komposisi material yang diharapkan.
Nilai total area survei dalam kaki persegi atau mil linier untuk menghitung jam lapangan yang dibutuhkan.
Identifikasi penghalang permukaan, kondisi lalu lintas, dan kekasaran medan yang mungkin menghambat pergerakan.
Tentukan format penyampaian yang diperlukan, mulai dari tanda lapangan fisik hingga model CAD 3D yang terintegrasi penuh.
Evaluasi kondisi tanah, khususnya mencari tanah liat dengan konduktivitas tinggi atau lingkungan jenuh yang melemahkan sinyal radar.
Kendala lokasi sangat menentukan pemilihan peralatan. Lingkungan fisik memberlakukan batasan ketat pada perangkat keras apa yang dapat beroperasi dalam lingkup proyek. Arus lalu lintas bervolume tinggi di jalan raya antar negara bagian membuat survei pejalan kaki yang bergerak lambat menjadi berbahaya dan rumit secara logistik. Kekasaran medan memainkan peran utama. Tanah yang sangat tidak rata, vegetasi yang lebat, atau tanggul yang curam membatasi penggunaan sistem derek kendaraan. Lingkungan dalam ruangan menghadirkan tantangan tersendiri. Pemindaian pelat beton di dalam bangunan komersial yang aktif memerlukan peralatan ringkas yang mampu menavigasi koridor, pintu, dan kolom struktural yang sempit tanpa mengganggu pengoperasian sehari-hari.
Persyaratan yang dapat disampaikan menentukan kepadatan data dan kemampuan pemrosesan yang diperlukan. Banyak proyek penggalian lokal hanya memerlukan penandaan cat di permukaan tanah. Teknisi lapangan menafsirkan data secara real-time dan secara fisik menandai lokasi utilitas di permukaan. Desain infrastruktur modern sering kali memerlukan integrasi 3D CAD atau BIM yang komprehensif. Hasil yang canggih ini memerlukan kumpulan data yang padat dan tergeoreferensi yang diproses menjadi point cloud tiga dimensi yang akurat. Menyesuaikan kemampuan keluaran peralatan dengan hasil akhir akan memastikan keberhasilan proyek.
Sistem portabel mewakili standar industri untuk penyelidikan bawah permukaan yang terlokalisasi. Kategori ini mencakup kereta dorong tradisional dan perangkat genggam kecil. Arsitektur sistem biasanya bergantung pada konfigurasi antena frekuensi tunggal atau ganda. Gerobak dorong umumnya menampung antena mulai dari 250 MHz hingga 1000 MHz. Ini menyeimbangkan kedalaman penetrasi dengan resolusi target. Perangkat genggam kecil menggunakan frekuensi yang jauh lebih tinggi, seringkali antara 1000 MHz dan 3000 MHz. Perangkat genggam berfrekuensi tinggi ini memberikan resolusi luar biasa untuk pemindaian beton dan deteksi rebar. Mereka mengalami keterbatasan kedalaman yang parah dibandingkan dengan kereta dorong ukuran penuh.
Ketangkasan operasional merupakan keunggulan utama GPR portabel . Unit-unit ini memungkinkan pengaturan cepat. Anda dapat beralih dari kendaraan pengangkut ke pemindaian aktif dalam waktu kurang dari sepuluh menit. Jejak kompak mereka memungkinkan kemampuan manuver yang luar biasa di lingkungan perkotaan yang padat, trotoar yang padat, dan fasilitas industri yang kompleks. Seorang operator dapat dengan mudah mengangkut, merakit, dan menyebarkan peralatan. Anda tidak memerlukan kendaraan penarik khusus atau alat pengangkat berat. Kelincahan ini membuat sistem portabel sangat responsif terhadap permintaan penandaan utilitas darurat.
Mekanisme kereta dorong mengandalkan roda encoder yang memicu pulsa radar berdasarkan jarak yang ditempuh, bukan waktu. Hal ini memastikan pengumpulan data konsisten terlepas dari seberapa cepat operator berjalan. Kemampuan interpretasi real-time memberdayakan operator untuk segera mengambil keputusan di lokasi. Saat antena bergerak melintasi permukaan, unit kontrol menampilkan data waktu tempuh dua arah sebagai radargram 2D berkelanjutan. Teknisi yang terampil menganalisis refleksi hiperbolik ini dengan cepat. Estimasi kedalaman yang akurat memerlukan kalibrasi kecepatan gelombang di lokasi. Operator mencapai hal ini dengan mencocokkan bentuk hiperbola dengan konstanta dielektrik yang diketahui atau dengan mengkalibrasi terhadap target dengan kedalaman yang diketahui. Kalibrasi kecepatan langsung ini memungkinkan teknisi memberikan pembacaan kedalaman yang akurat untuk penandaan lokasi sebelum penggalian dimulai.
Meskipun memiliki keserbagunaan, unit portabel memiliki keterbatasan ketika diterapkan pada pemetaan skala besar. Membuat peta 3D dengan unit portabel saluran tunggal memerlukan pemindaian jaringan manual yang sangat memakan waktu. Operator harus secara fisik membuat garis grid yang tegak lurus dan mendorong gerobak secara tepat di sepanjang setiap transek. Mendorong kereta melewati medan yang kasar selama delapan jam menimbulkan ketegangan fisik yang signifikan pada operator. Selain itu, metodologi ini menimbulkan risiko aliasing spasial yang sangat besar. Jika jarak antar garis grid melebihi ukuran target bawah permukaan, utilitas atau rongga dapat dengan mudah berada di antara jalur pemindaian. Mereka tetap tidak terdeteksi sama sekali. Interpolasi jaringan manual pada dasarnya lambat dan rentan terhadap kesalahan manusia di area yang luas.

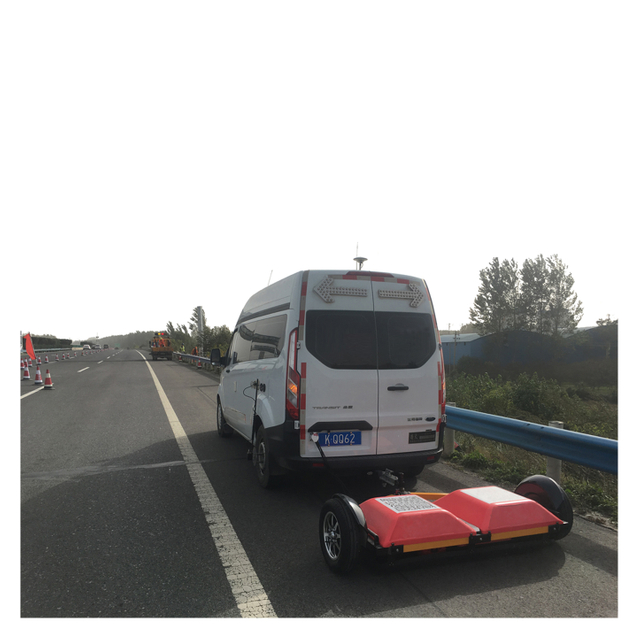

Sistem susunan gpr mewakili lompatan besar dalam teknologi akuisisi data bawah permukaan. Sistem ini menggunakan arsitektur multi-saluran yang ditarik kendaraan. Alih-alih antena tunggal, array menampung lusinan elemen antena yang berjarak berdekatan dalam satu wadah kaku. Konfigurasi ini sering kali menggunakan teknologi gelombang kontinu frekuensi bertahap (SFCW). Alih-alih menembakkan satu gelombang besar, SFCW menyapu rentang frekuensi yang luas secara terus menerus. Array mengirimkan sinyal-sinyal ini melintasi jejak fisik yang luas. Ini menangkap sejumlah besar data bawah permukaan secara bersamaan. Arsitektur ini mengubah pengumpulan data dari proses linier menjadi metode akuisisi yang luas dan menyeluruh.
Akuisisi data berkecepatan tinggi secara mendasar mengubah cara survei proyek infrastruktur besar. Sistem array dapat diterapkan pada kecepatan jalan raya standar. Kemampuan ini menghilangkan kebutuhan akan penutupan jalur yang ekstensif, penghalang jalan yang berliku-liku, dan tindakan pengendalian lalu lintas yang ketat. Mensurvei bermil-mil jalan raya antar negara bagian atau landasan pacu bandara yang luas hanya membutuhkan waktu beberapa jam, bukan berminggu-minggu. Meminimalkan gangguan lalu lintas secara drastis meningkatkan keselamatan bagi kru survei dan masyarakat umum. Kemampuan mengumpulkan data dengan kecepatan lalu lintas memberikan keuntungan operasional yang besar bagi departemen transportasi dan perusahaan teknik besar.
Kepadatan data 3D yang sebenarnya memisahkan sistem array dari unit portabel tradisional. Karena elemen antena berjarak hanya beberapa sentimeter, sistem menangkap petak 3D beresolusi tinggi secara kontinu dalam sekali lintasan. Pengumpulan data yang padat ini menghilangkan risiko aliasing spasial yang terkait dengan pemindaian jaringan manual. Kumpulan data yang dihasilkan memberikan resolusi lateral dan vertikal yang unggul. Analis dapat membagi volume data 3D pada interval kedalaman tertentu. Hal ini mengungkap jaringan utilitas yang kompleks, anomali struktural, dan variasi geologis dengan kejelasan yang belum pernah terjadi sebelumnya. Untuk mencapai hal ini, array sangat bergantung pada posisi sub-sentimeter. Mereka berintegrasi langsung dengan jaringan GPS RTK atau total stasiun robot untuk melakukan georeferensi setiap pulsa radar.
Sistem array memiliki batasan inheren yang berbeda. Jejak fisik mereka yang sangat besar memerlukan akses kendaraan dan jalur yang jelas dan tidak terhalang. Mereka tidak dapat menavigasi ruang kota yang sangat terbatas, jalur pejalan kaki yang sempit, atau interior bangunan. Rumah susunan yang kaku memerlukan permukaan yang relatif datar untuk mempertahankan sambungan tanah yang tepat. Medan yang sangat tidak rata, bekas roda yang dalam, atau vegetasi yang lebat akan sangat menurunkan kualitas data atau merusak peralatan secara fisik. Sistem ini dibuat khusus untuk lingkungan terbuka dan dapat diakses. Mereka berjuang dalam topografi yang terbatas atau sulit.
Tingkat pengumpulan berbeda secara drastis antara kedua metodologi tersebut. Unit portabel berkecepatan berjalan biasanya mencakup pemindaian linier sekitar 2 hingga 3 mil per hari. Hal ini mengasumsikan kondisi ideal dan hambatan permukaan minimal. Kecepatan lambat ini sangat cocok untuk jalur penggalian lokal atau marka persimpangan. Sebaliknya, sistem susunan yang dipasang di kendaraan mengumpulkan data dengan kecepatan melebihi 50 mil per jam. Operator dapat mensurvei ratusan mil jalur dalam satu penerapan.
Metrik Operasional | GPR portabel | Sistem Array GPR |
|---|---|---|
Kecepatan Pengumpulan Rata-rata | 1 hingga 3 mph (kecepatan berjalan) | 15 hingga 60 mph (kendaraan ditarik) |
Potensi Cakupan Harian | 2 hingga 5 mil linier | 50 hingga 200+ mil linier |
Diperlukan Kontrol Lalu Lintas | Tinggi (penutupan jalur, pelapor) | Minimal (bergerak mengikuti arus lalu lintas) |
Keluaran Kepadatan Data | Rendah ke Sedang (garis 2D) | Ultra-Tinggi (Petak 3D berkelanjutan) |
Integrasi Pemosisian | GPS dasar atau jaringan lokal | RTK GPS atau Robot Total Station |
Perbedaan besar dalam kecepatan pengumpulan ini berdampak langsung pada jadwal proyek. Untuk pemetaan utilitas skala besar di pangkalan militer yang luas atau inspeksi dek jembatan yang komprehensif di seluruh jaringan jalan raya, pemindaian manual menyebabkan penundaan yang tidak dapat diterima. Sistem array memampatkan fase akuisisi data. Tim teknik melanjutkan desain dan analisis jauh lebih awal dalam siklus hidup proyek. Memobilisasi rangkaian kendaraan yang ditarik untuk survei tempat parkir seluas seperempat hektar masih sangat tidak efisien dan tidak diperlukan.
Pilihan frekuensi antena menentukan trade-off mendasar antara kedalaman penetrasi dan resolusi spasial. Frekuensi yang lebih rendah menembus lebih dalam ke bumi namun tidak memiliki resolusi untuk mendeteksi target kecil. Frekuensi yang lebih tinggi memberikan resolusi sebening kristal untuk target yang dangkal tetapi melemah dengan cepat di dalam tanah. Zona Fresnel menentukan bahwa jejak radar meluas seiring sinyal bergerak lebih dalam, sehingga secara alami mengurangi resolusi pada kedalaman. Sistem portabel biasanya memaksa operator untuk memilih satu frekuensi untuk survei. Alternatifnya, mereka melakukan beberapa lintasan dengan antena berbeda untuk menangkap data dangkal dan dalam.
Sistem array mengatasi keterbatasan ini dengan memanfaatkan beberapa frekuensi atau teknologi frekuensi bertahap secara bersamaan. Array ini memetakan jaringan tulangan dangkal dan jaringan utilitas dalam dalam satu jalur tanpa mengurangi resolusi pada kedalaman mana pun. Kedua sistem memerlukan kalibrasi kecepatan yang akurat untuk memastikan pengukuran kedalaman yang tepat. Array sering kali menangkap cukup banyak data yang tumpang tindih sehingga memungkinkan perangkat lunak pemrosesan menghitung kecepatan gelombang secara otomatis di berbagai kondisi tanah. Sistem portabel sangat bergantung pada pemasangan hiperbola manual operator di lapangan.
Jejak fisik peralatan menentukan di mana peralatan tersebut dapat digunakan. Sistem kereta dorong unggul di zona pejalan kaki, trotoar sempit, dan interior bangunan. Anda dapat dengan mudah mengangkatnya melewati tepi jalan, bermanuver di sekitar mobil yang diparkir, dan mendorongnya melalui pintu komersial standar. Tingkat kemampuan manuver yang tinggi ini menjadikannya sangat diperlukan untuk pencarian utilitas perkotaan dan pemindaian beton struktural.
Logistik penerapan untuk sistem array jauh lebih kompleks. Sistem ini memerlukan pengaturan penarik khusus. Hal ini melibatkan halangan yang disesuaikan, perangkat keras pemasangan khusus, dan modifikasi suspensi tugas berat pada kendaraan derek. Anda tidak dapat mengangkutnya di bagasi sedan standar. Persyaratan kendaraan membatasi penyebaran susunan ke area dengan jalan raya yang sudah mapan atau permukaan yang bergradasi tinggi. Jika suatu proyek memerlukan pemindaian di belakang gedung, melintasi tanggul lanskap, atau di dalam fasilitas, sistem susunan tersebut sepenuhnya tidak cocok.
Mengevaluasi akuisisi perangkat keras memerlukan analisis skala penerapan terhadap efisiensi operasional jangka panjang. Unit portabel standar mewakili tingkat peralatan yang sangat mudah diakses. Arsitekturnya yang ramping memungkinkan organisasi untuk memperlengkapi beberapa kru lapangan secara bersamaan. Hal ini memaksimalkan cakupan geografis untuk operasi pengiriman harian yang dilokalkan. Sistem array multi-saluran memerlukan alokasi sumber daya premium. Kompleksitas dalam menampung lusinan antena, mengintegrasikan sistem penentuan posisi berkecepatan tinggi, dan menyinkronkan aliran data yang sangat besar memerlukan komitmen sumber daya logistik yang besar.
Organisasi harus mengevaluasi penerapan berdasarkan penghematan tenaga kerja dan efisiensi lapangan. Alokasi alat berat awal untuk sistem susunan diimbangi dengan pengurangan drastis jam kerja lapangan yang diperlukan untuk proyek-proyek besar. Survei jalan raya yang mungkin memerlukan empat orang awak yang bekerja selama tiga minggu dengan kereta dorong dapat diselesaikan oleh dua orang awak dalam satu malam dengan rangkaian kendaraan yang ditarik. Bagi perusahaan teknik yang secara konsisten memenangkan kontrak infrastruktur skala besar, pengurangan besar-besaran tenaga kerja lapangan ini dengan cepat membenarkan alokasi perangkat keras.
Alur kerja operasional berbeda secara signifikan setelah data dikumpulkan. Alur kerja portabel sangat berfokus pada interpretasi waktu nyata. Untuk pencarian utilitas standar, kebutuhan pasca-pemrosesan minimal atau sama sekali tidak ada. Teknisi menandai tanah, membuat laporan lapangan dasar, dan pekerjaan selesai. Alur kerja yang efisien ini memerlukan dukungan kantor minimal. Kru lapangan berpindah dengan cepat dari satu lokasi ke lokasi berikutnya.
Alur kerja sistem array beroperasi pada paradigma yang sama sekali berbeda. Sistem ini menghasilkan data mentah dalam jumlah besar yang tidak dapat diinterpretasikan sepenuhnya secara real-time. Hal ini memerlukan perangkat lunak pemrosesan 3D yang canggih dan perangkat keras komputasi berkinerja tinggi. Transisi alur kerja dari analisis data berbasis lapangan ke analisis data berbasis kantor. Ahli geofisika atau analis data yang terlatih harus menjalankan urutan pemrosesan yang ketat. Ini termasuk koreksi waktu nol, penghapusan latar belakang, pemfilteran bandpass, migrasi, dan konversi kedalaman waktu. Mereka memfilter, memigrasikan, dan menafsirkan titik awan 3D untuk mengekstrak hasil CAD atau BIM yang dapat ditindaklanjuti. Organisasi yang menerapkan array harus mengalokasikan sumber daya yang signifikan untuk perizinan perangkat lunak, penyimpanan data, dan personel khusus.
Penggunaan peralatan geofisika canggih menimbulkan risiko penerapan spesifik yang harus Anda kelola secara proaktif.
Kesenjangan Keterampilan Operator: Transisi dari menafsirkan refleksi hiperbolik 2D pada layar portabel ke pemrosesan awan titik susunan 3D yang kompleks memerlukan pelatihan geofisika khusus. Teknisi lapangan yang unggul dalam penandaan kereta dorong mungkin kesulitan dengan migrasi perangkat lunak tingkat lanjut dan analisis irisan. Berinvestasilah secara besar-besaran dalam program pelatihan yang disediakan vendor. Pekerjakan analis data berbasis kantor yang berdedikasi untuk menangani alur kerja pemrosesan yang kompleks.
Keterbatasan Lingkungan: Kedua sistem terikat erat oleh hukum fisika. Tanah yang sangat konduktif, seperti tanah liat berat yang jenuh, dengan cepat melemahkan sinyal radar. Hal ini membuat sistem portabel dan array tidak efektif pada kedalaman. Lakukan uji konduktivitas tanah atau tinjau peta geologi sebelum menerapkan sistem susunan yang mahal. Selalu lengkapi survei radar dengan pencari lokasi elektromagnetik untuk memastikan deteksi utilitas komprehensif dalam kondisi tanah yang buruk.
Kelebihan Data: Sistem array multi-saluran menghasilkan ukuran file yang sangat besar. Mereka sering kali mengumpulkan ratusan gigabyte dalam satu shift. Volume data ini dapat dengan mudah membebani infrastruktur TI standar, sehingga menyebabkan hambatan besar dalam transfer dan penyimpanan data. Tetapkan protokol manajemen data yang kuat sebelum penerapan. Memanfaatkan solid-state drive berkecepatan tinggi untuk transfer lapangan. Menerapkan solusi penyimpanan terpasang ke jaringan yang aman. Pastikan stasiun kerja kantor memiliki RAM dan kekuatan pemrosesan yang diperlukan untuk menangani volume data 3D yang besar.
Audit data historis proyek Anda untuk menentukan persentase yang tepat dari pekerjaan pemetaan skala besar versus penandaan utilitas lokal.
Evaluasi infrastruktur TI internal Anda saat ini untuk memastikan infrastruktur tersebut dapat mendukung penyimpanan data 3D dan persyaratan pemrosesan yang besar.
Minta demonstrasi lapangan yang komprehensif dari kedua sistem di lokasi pengujian yang diketahui untuk membandingkan secara langsung keluaran data dan kompleksitas alur kerja.
Kembangkan strategi penerapan hibrid dengan memanfaatkan sistem array untuk pemetaan tingkat makro dan unit portabel untuk verifikasi anomali lokal.
Untuk organisasi yang mengevaluasi peralatan pengujian dan survei profesional untuk proyek infrastruktur, TBT menyediakan solusi peralatan yang dirancang untuk mendukung berbagai aplikasi teknik dan pengujian. Dengan pengalaman melayani proyek infrastruktur dan teknik, TBT dapat membantu pelanggan mengevaluasi solusi peralatan yang sesuai berdasarkan persyaratan pengujian spesifik, lingkungan proyek, dan kebutuhan operasional.
J: Kedalaman maksimum bergantung sepenuhnya pada konduktivitas tanah dan frekuensi antena. Antena portabel frekuensi rendah dapat menembus hingga 15 kaki di tanah yang ideal dan resistif. Sistem array yang menggunakan teknologi frekuensi bertahap mencapai penetrasi yang serupa atau sedikit lebih dalam dengan tetap mempertahankan resolusi tinggi untuk target yang dangkal. Kedua sistem gagal pada kedalaman dangkal di tanah liat yang sangat konduktif.
J: Sistem perangkat genggam kecil menggunakan frekuensi yang sangat tinggi, biasanya antara 1000 MHz dan 3000 MHz. Karena sinyal frekuensi tinggi melemah dengan cepat, rentang kedalaman efektifnya umumnya dibatasi pada 12 hingga 24 inci. Mereka dirancang khusus untuk pemindaian pelat beton resolusi tinggi untuk menemukan tulangan, kabel pasca tarik, dan saluran dangkal.
J: Ya, sistem array sangat bagus untuk memetakan jaringan utilitas. Namun, hal ini sangat tidak efisien untuk penandaan utilitas satu titik yang sederhana. Array paling baik digunakan ketika peta 3D komprehensif dari seluruh utilitas bawah permukaan di area yang luas diperlukan untuk desain teknik, daripada menandai satu garis parit.
J: Array yang dipasang di kendaraan mengumpulkan data secara eksponensial lebih cepat dibandingkan kereta dorong. Operator pejalan kaki mungkin menempuh jarak 2 hingga 3 mil dalam sehari penuh. Rangkaian yang ditarik di belakang kendaraan mengumpulkan data 3D yang padat pada kecepatan jalan raya, dengan mudah mencakup 50 hingga 100 mil jalur dalam satu shift tanpa penutupan jalur.
J: Ya. Tidak seperti unit portabel yang memungkinkan interpretasi 2D waktu nyata di layar, sistem array menghasilkan data 3D dalam jumlah besar. Anda harus menggunakan perangkat lunak pemrosesan geofisika khusus vendor atau tingkat lanjut untuk memfilter, memigrasikan, dan menafsirkan data ke dalam cloud titik 3D atau model CAD yang dapat ditindaklanjuti.
J: Ya, sistem portabel dapat membuat peta 3D, namun prosesnya sangat memakan waktu. Operator harus mendorong kereta secara manual melewati kisi-kisi tegak lurus yang tepat dan berjarak rapat. Perangkat lunak kemudian menginterpolasi irisan 2D ini menjadi volume 3D. Cara manual ini lambat dan memiliki risiko kehilangan target yang lebih tinggi.
J: Kedua sistem ini mengandalkan gelombang elektromagnetik, sehingga sangat rentan terhadap kondisi tanah. Tanah konduktif seperti tanah liat basah menyerap sinyal radar, sehingga sangat membatasi penetrasi kedalaman. Pengukuran kedalaman yang akurat pada kedua sistem memerlukan kalibrasi kecepatan gelombang yang tepat untuk memperhitungkan sifat dielektrik spesifik tanah di lokasi tersebut.
