Radar Penetrasi Tanah (GPR)

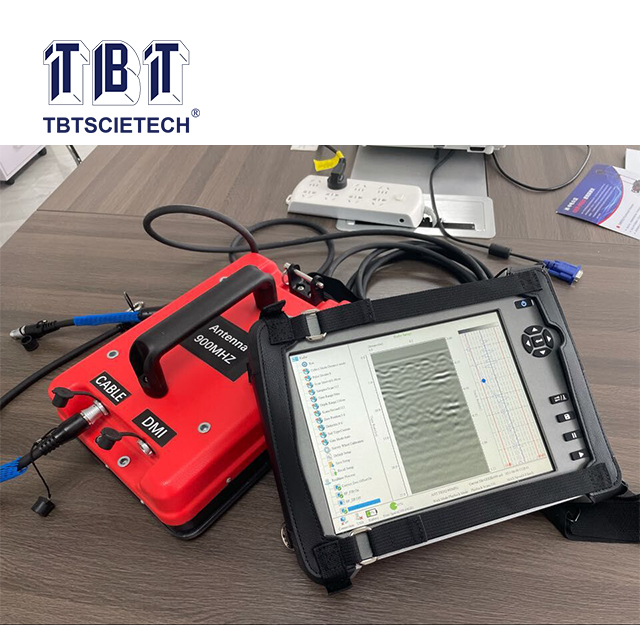

TBTGPR Series Ground Radar Penetrasi adalah sistem GPR serbaguna yang menawarkan berbagai kombinasi pendeteksian untuk aplikasi di jalan raya, jalan, konstruksi terowongan, paving, bangunan, jembatan, konservasi air, kotamadya atau militer.

Model:
Seri TBTGPR
Merek:
TBTSCIETECH

Status ketersediaan:



Menanyakan

Prinsip kerja

TBTGPR Series Radar menggunakan gelombang elektromagnetik frekuensi tinggi (EM) (dari frekuensi rendah ke tinggi) untuk memperoleh informasi bawah permukaan. TBTGPR mendeteksi perubahan sifat EM (permitivitas dielektrik, konduktivitas, dan permeabilitas magnetik), bahwa dalam pengaturan geologis, adalah fungsi dari bahan tanah dan batuan, kadar air, dan kepadatan curah. Data biasanya diperoleh menggunakan antena ditempatkan di permukaan tanah atau di lubang bor atau di udara. Antena transmisi memancarkan gelombang EM yang merambat di bawah permukaan dan mencerminkan dari batas -batas di mana ada kontras properti EM. Antena GPR penerima mencatat gelombang yang dipantulkan pada rentang waktu yang dapat dipilih. Kedalaman ke antarmuka yang memantulkan dihitung dari waktu kedatangan dalam data GPR jika kecepatan propagasi EM di bawah permukaan dapat diperkirakan atau diukur.

Spesifikasi Teknis

Pengontrol GPR	Pengontrol saluran d ual (maks. Upo 8 saluran)
saluran kerja	2 Saluran (Lengkapi dengan laptop)
Bit ADC	16 bit
Kecepatan pemindaian maksimal	512 pemindaian/s (nomor poin pengambilan sampel adalah 512)
Nomor poin pengambilan sampel	256, 512, 1024, 2048, 4096, 8192
Frekuensi transmisi maks	800kHz
Mengumpulkan mode	Mode waktu, mode jarak dan mode pengukuran titik
Kisaran waktu-window	1 ~ 8000ns
Gain Range	-10db ~ 160db

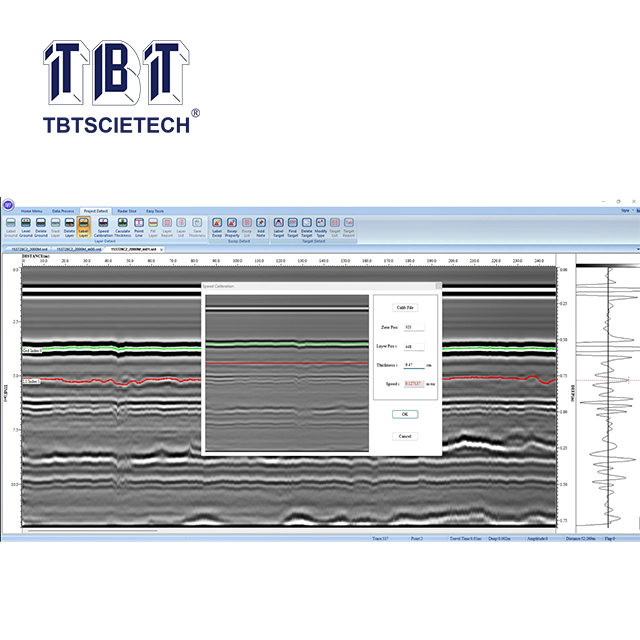

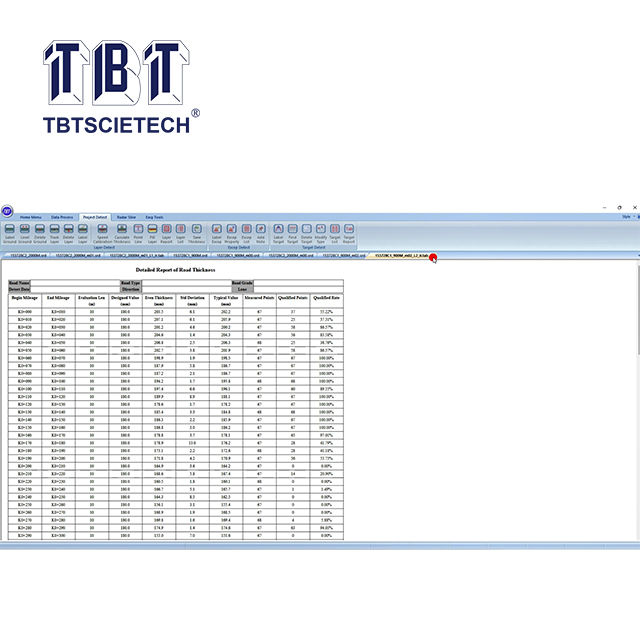

Fungsi pemrosesan waktu nyata	Koreksi nol penyimpangan, penyaringan FIR, pemfilteran IIR, penghapusan latar belakang, rata -rata di antara cara -cara, data di atasnya

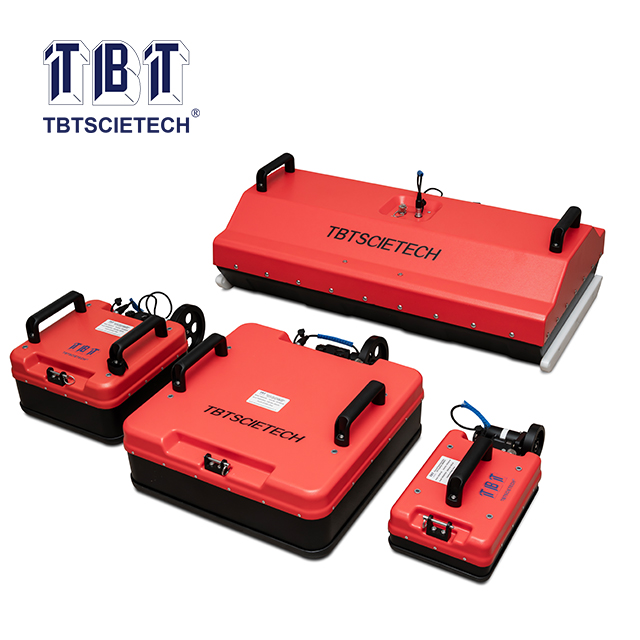

Jenis antena	Frekuensi tengah	Lebar denyut nadi	Kisaran kedalaman	Kedalaman referensi	Aplikasi antena

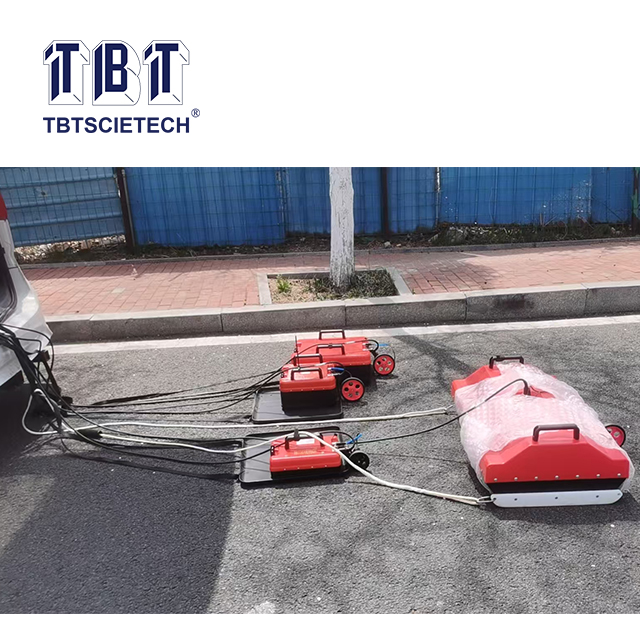

Antena kopling tanah terlindung	2500MHz	0.4ns	0,1 ~ 0,3m	0.2m	Struktur bangunan, lapisan trotoar, rekayasa jembatan
	1600MHz	0.6ns	0,2 ~ 0,5m	0.4m	Struktur bangunan, lapisan trotoar, inspeksi cacat jembatan
	900MHz	1.1ns	0,5 ~ 1,5m	0,7m	Inspeksi Kualitas Lapisan/Laying Tunnel, Inspeksi Penyakit Roadbed
	400MHz	2.5ns	1 ~ 4m	2.5m	Inspeksi Lapisan/Laying Kualitas Lapisan, Deteksi Penyakit Roadbed, Deteksi Utilitas, Deteksi Konservasi Air dan Teknik Tenaga Air
	200MHz	5ns	1 ~ 6m	4m	Deteksi Penyakit Roadbed, Pembalikan Inspeksi Kualitas, Deteksi Utilitas, Konservasi Air dan Teknik Tenaga Bakar, Survei Geologi
	100MHz	10ns	1 ~ 30m	15m	Prakiraan Advance untuk Survei Geologi Terowongan, Survei Mineral, Konservasi Air dan Deteksi Teknik Tenaga Air
Antena kopling tanah non-shield	35MHz	2.9ns	1 ~ 40m	30m	Survei Geologi, Survei Mineral, Penelitian Sumber Air, Penelitian Tanah Beku dan Survei Ketebalan Es/Salju

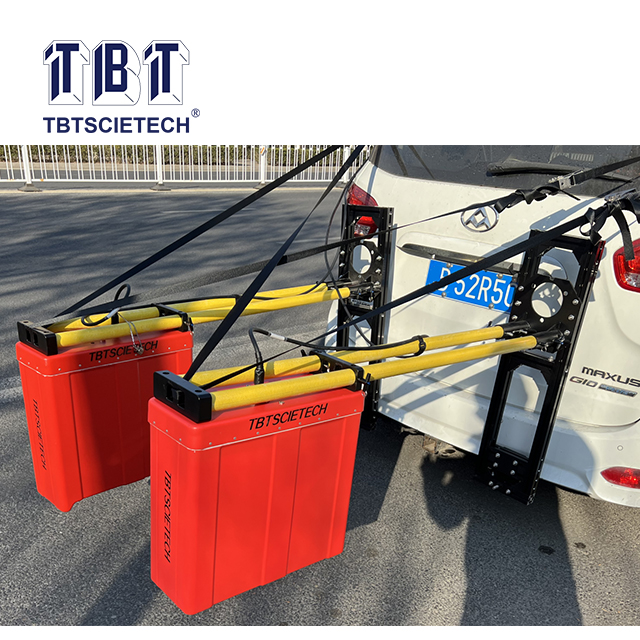

Antena tanduk udara -kopling	2000MHz	0,5ns	0,1 ~ 0,5m	0,3m	Deteksi ketebalan lapisan trotoar pada kecepatan jalan raya
Antena tanduk udara -kopling	1500MHz	0.7ns	0,2 ~ 0,7m	0,5m	Deteksi ketebalan lapisan trotoar dan deteksi ketebalan lapisan yang distabilkan pada kecepatan jalan raya
Catatan penting: Kedalaman penetrasi antena terkait erat dengan konduktivitas media, semakin tinggi konduktivitas, semakin dangkal kedalaman penetrasi antena. Kedalaman penetrasi akan turun tajam di tanah liat basah. Kedalaman penetrasi di atas berada di bawah kondisi absolut nilai teorotis;
