Radar Penetrasi Tanah (GPR)

TBTGPR Series Ground Radar Penetrasi adalah sistem GPR serbaguna yang menawarkan berbagai kombinasi pendeteksian untuk aplikasi di jalan raya, jalan, konstruksi terowongan, paving, bangunan, jembatan, konservasi air, kotamadya atau militer.

Model:
TBTGPR-20
Merek:
TBTSCIETECH

Status ketersediaan:



Menanyakan

Aplikasi produk

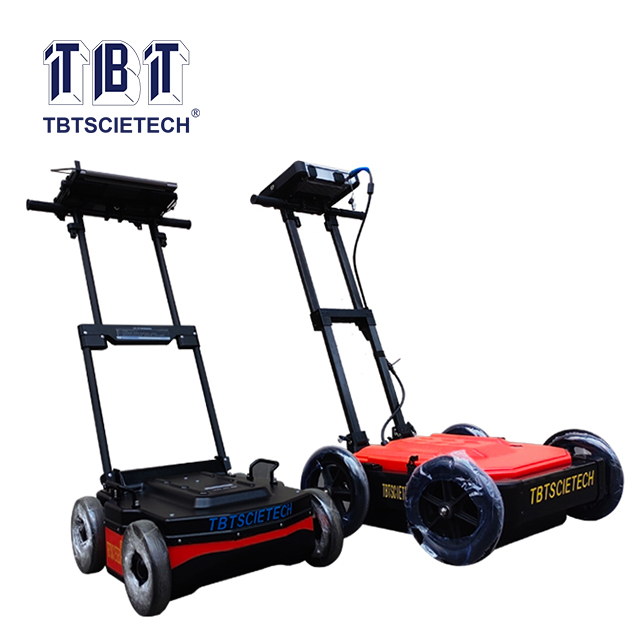

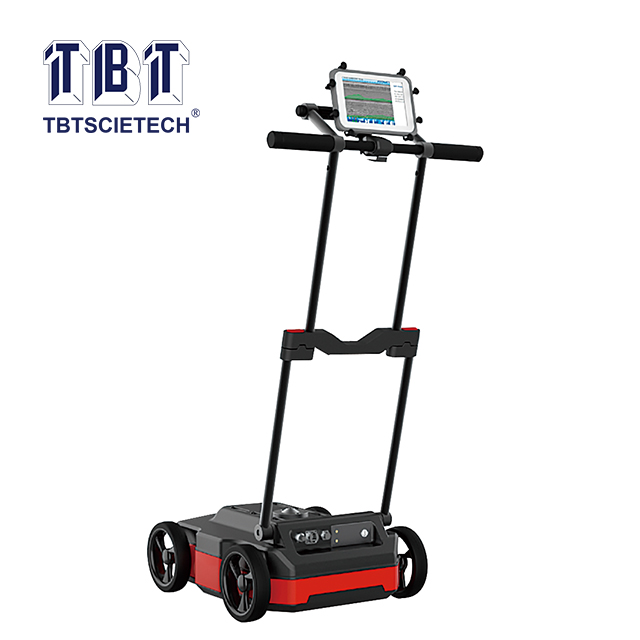

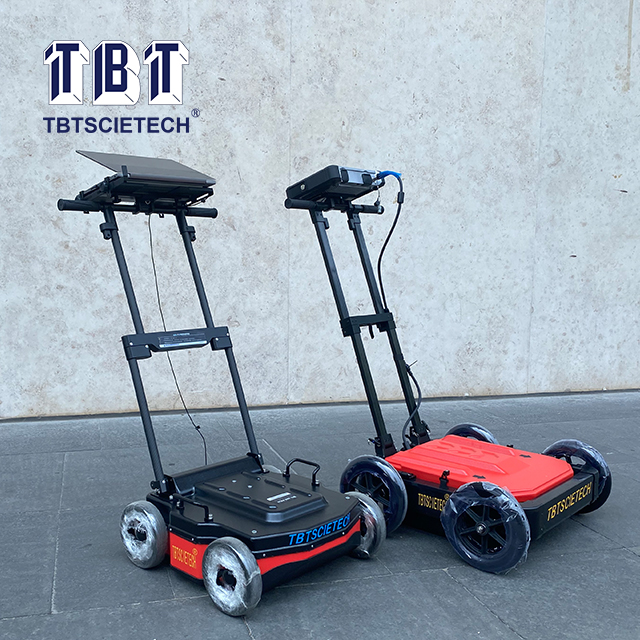

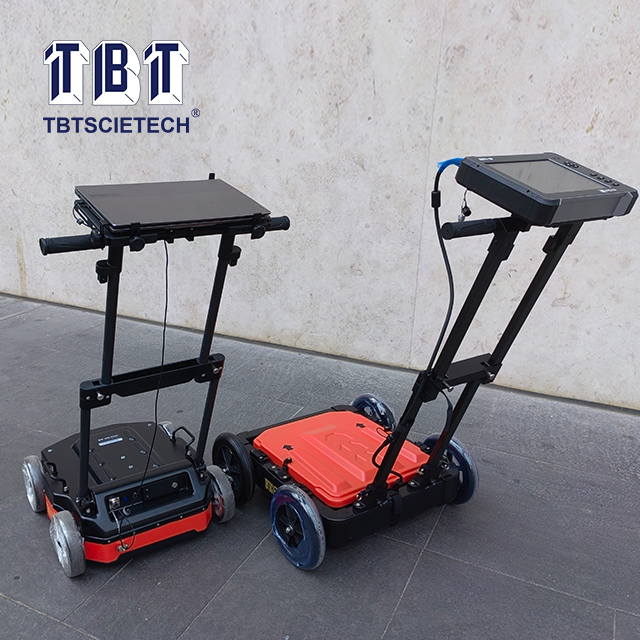

TBTGPR-20 adalah portabel dengan gerobak yang terutama untuk deteksi pipa, yang melengkapi dengan antena 200MHz dan 600MHz, untuk membuat pendeteksian lebih akurat.

Prinsip kerja

Radar TBTGPR-20 menggunakan gelombang elektromagnetik frekuensi tinggi (EM) (dari frekuensi rendah ke tinggi) untuk memperoleh informasi bawah permukaan. TBTGPR mendeteksi perubahan sifat EM (permitivitas dielektrik, konduktivitas, dan permeabilitas magnetik), bahwa dalam pengaturan geologis, adalah fungsi dari bahan tanah dan batuan, kadar air, dan kepadatan curah. Data biasanya diperoleh menggunakan antena ditempatkan di permukaan tanah atau di lubang bor atau di udara. Antena transmisi memancarkan gelombang EM yang merambat di bawah permukaan dan mencerminkan dari batas -batas di mana ada kontras properti EM. Antena GPR penerima mencatat gelombang yang dipantulkan pada rentang waktu yang dapat dipilih. Kedalaman ke antarmuka yang memantulkan dihitung dari waktu kedatangan dalam data GPR jika kecepatan propagasi EM di bawah permukaan dapat diperkirakan atau diukur.

Spesifikasi Teknis

Pengontrol GPR	Pengontrol Saluran Ganda
Antena yang kompatibel	Antena seri TBTGPR
saluran kerja	2 saluran
Konsumsi kekuatan	40w
Bit ADC	16 bit
Kecepatan pemindaian maksimal	512 pemindaian/s (nomor poin pengambilan sampel adalah 512)
Nomor poin pengambilan sampel	256, 512, 1024, 2048, 4096, 8192
Frekuensi transmisi maks	800kHz
Mengumpulkan mode	Mode waktu, mode jarak dan mode pengukuran titik
Kisaran waktu-window	1 ~ 8000ns
Gain Range	-10db ~ 160db
Fungsi pemrosesan waktu nyata	Koreksi nol penyimpangan, penyaringan FIR, pemfilteran IIR, penghapusan latar belakang, rata -rata di antara cara -cara, data di atasnya

Spesifikasi Antena TBT:

Jenis antena	Frekuensi tengah	Lebar denyut nadi	Kisaran kedalaman	Kedalaman referensi	Aplikasi antena
Antena kopling tanah	200MHz	5ns	1 ~ 6m	4m
Antena kopling tanah	600MHz	1.6ns	0 ~ 3M	1.5m	Deteksi Penyakit Roadbed, Pembalikan Inspeksi Kualitas, Deteksi Utilitas, Konservasi Air dan Teknik Tenaga Bakar, Survei Geologi
Catatan penting: Kedalaman penetrasi antena terkait erat dengan konduktivitas media, semakin tinggi konduktivitas, semakin dangkal kedalaman penetrasi antena. Kedalaman penetrasi akan turun tajam di tanah liat basah. Kedalaman penetrasi di atas berada di bawah kondisi absolut dari nilai teoritis.
